Ducati SS1000DS - Rimontaggio Codone

Vestizione
Fairing
sezione / section
E 3
14
edizione/edition 03-03
A
B
C
D
E
F
G
H
L
M
N
P
A
18

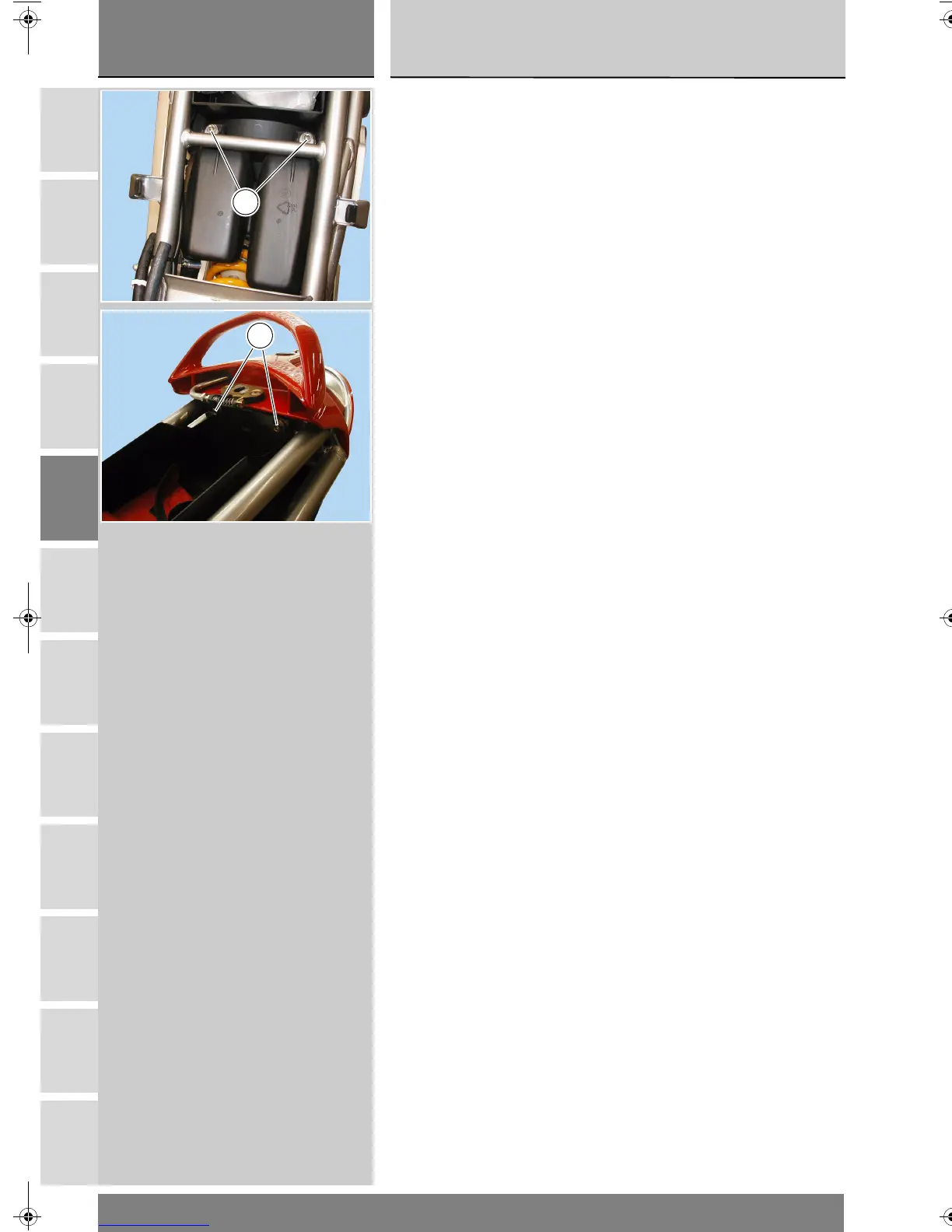

Smontaggio pannello
Rimuovere il portatarga (Sez. H 7).
Svitare le viti (18) recuperando le
rosette (17) e i distanziali (16).
Svitare le viti (A) di fissaggio pannello
al serbatoio sfiato olio.
Sfilare il pannello dal lato posteriore
del motoveicolo.
Rimontaggio codone
Rimontaggio pannello
Inserire il pannello dalla parte
posteriore della moto, posizionare il
pannello sopra al serbatoio sfiato olio.
Impuntare le viti (A) e le viti (18) con le
relative rosette (17) e i distanziali (16).
Serrare le viti (A) e le viti (18) alla
coppia prescritta (Sez. C 3)
Removing the panel
Remove number plate holder (Sect. H
7).
Loosen screws (18). Keep washers
(17) and spacers (16).
Loosen jointing screws (A) between
panel and oil breather tank.
Take out panel working from vehicle
rear side.
Refitting the tail guard
Refitting the panel
Install panel working from vehicle rear
side. Position panel on top of oil
breather tank.
Start screws (A) and screws (18) with
washers (17) and spacers (16) into
their threads.
Tighten screws (A) and screws (18) to
the specified torque (Sect. C 3)
