Mototelaio
Frame
sezione / section
H 6
21 edizione/edition 03-03

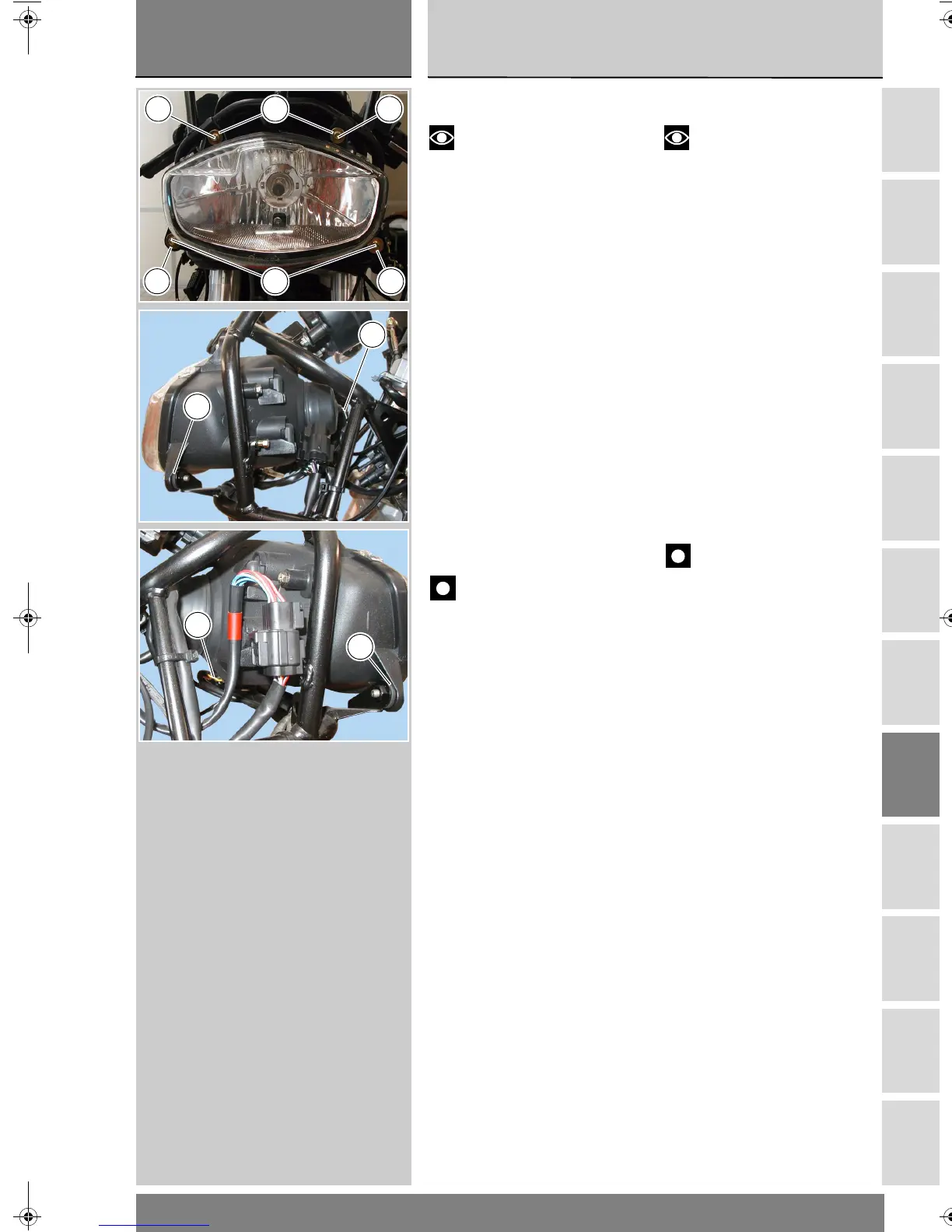

Smontaggio fanale anteriore
Note
E’ possibile effettuare la
rimozione del fanale anteriore dal
supporto sia con il supporto montato
sul telaio che con il supporto rimosso
dal telaio.
Svitare le quattro viti (5) di fissaggio
fanale al telaietto anteriore,
recuperando i distanziali (6) e i
gommini antivibranti (8).
Scollegare il connettore proiettore (B)
dalla lampada del fanale.
Sfilare il portalampada (C) dal corpo
proiettore.
Nello schema di seguito riportato
sono indicate, secondo un ordine
logico, le parti da rimuovere e la
sezione in cui ne è descritta la
procedura.
Controllo del telaio
Le dimensioni riportate in precedenza
consentono di valutare se il telaio
richiede la sostituzione.
Importante
I telai molto danneggiati devono
essere sostituiti e non riparati. Ogni
intervento eseguito sul telaio può
generare una situazione di pericolo
violando quanto stabilito dalle
direttive C.E.E. riguardo la
responsabilità del produttore e la
sicurezza generale dei prodotti.
Removing the headlight
Note
The headlight can be removed
either leaving the headlight support
onto the frame or with removed
headlight support.
Undo the four screws (5) securing the
headlight to the front subframe. Keep
the spacers (6) and the vibration
damping pads (8).
Disconnect headlamp connector (B)
from the headlamp.
Pull out the bulb holder (C) from the
headlamp cover.
The diagram below shows parts to be
removed and reference section in a
logical order.
Checking the frame
Check the dimensions of the frame
against those indicated here to
determine whether frame needs
changing.
Caution
Badly damaged frames must be
changed, not repaired. Any changes
to the frame might cause danger.
Changes can also break E.E.C.
directives on Manufacturer's liability
and general product safety.
2
56 6
55
B
8
8
C
