Reassembling the
casings
Carefully inspect the casings. They
should be in perfect conditions and
clean. Mating surfaces must be
perfectly flat and free from burrs.

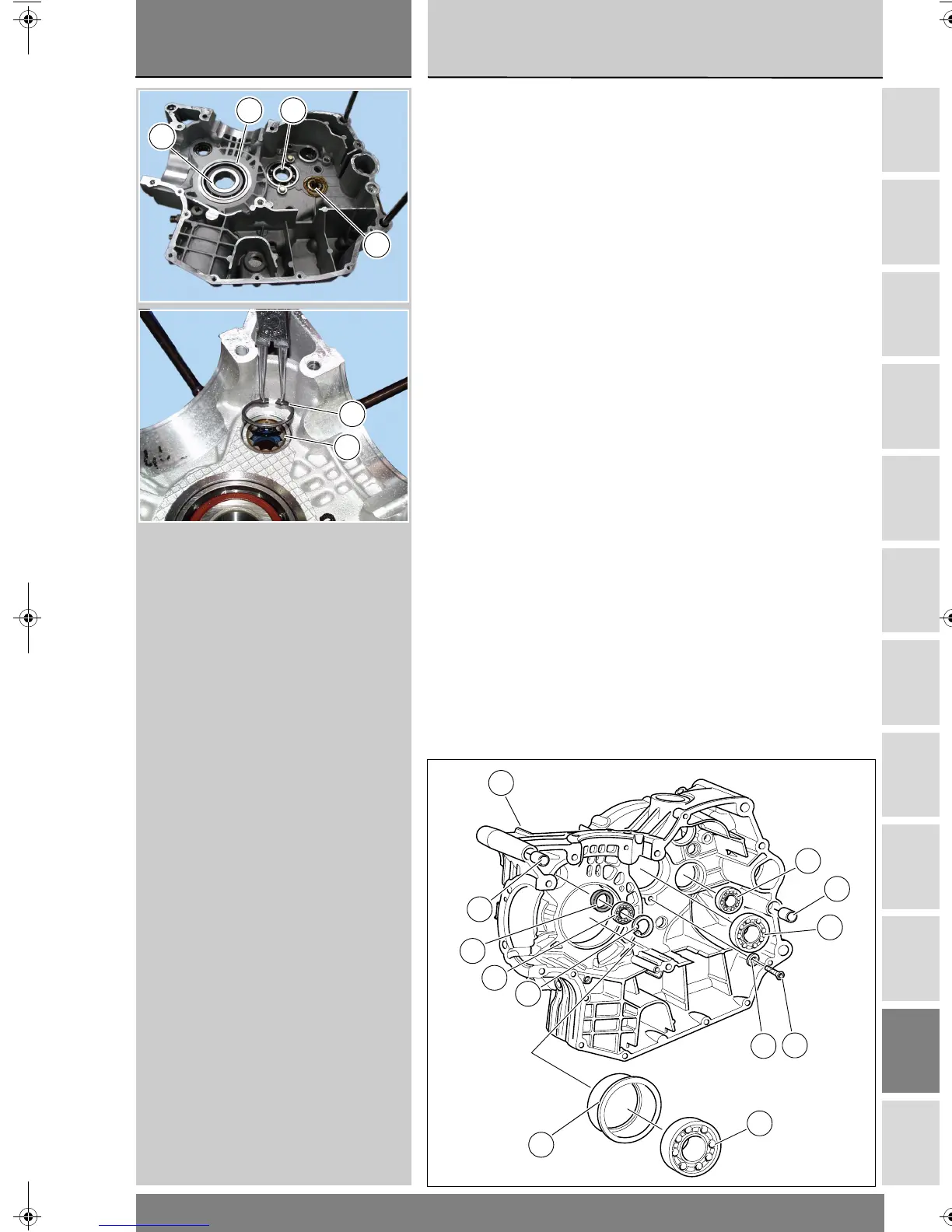

Reassembling the clutch-side
casing
Check that the following parts are in
place inside casing:
Secondary shaft end bearing (23).
The bearing (19), supporting the
primary shaft, secured through
screws (20) and retaining spacers
(21).
The main bearing (18) with bush (17).
The roller bearing (15) with snap ring
(16) at timing lay shaft.
Rimontaggio semicarter
I semicarter devono risultare integri e
perfettamente puliti. Le superfici di
accoppiamento devono risultare
perfettamente piane ed esenti da
bave.
Rimontaggio semicarter lato
frizione
Sul lato interno del semicarter devono
essere presenti:
Il cuscinetto (23) di estremità
dell'albero secondario
Il cuscinetto (19) di supporto
dell'albero primario, fissato con viti
(20) e distanziali di ritegno (21).
Il cuscinetto di banco (18) con relativa
bussola (17).
Il cuscinetto a rulli (15) con seeger
(16) di arresto, in corrispondenza
dell'albero rinvio distribuzione.
