Motore
Engine
sezione / section
N 9.2
136
edizione/edition 03-03

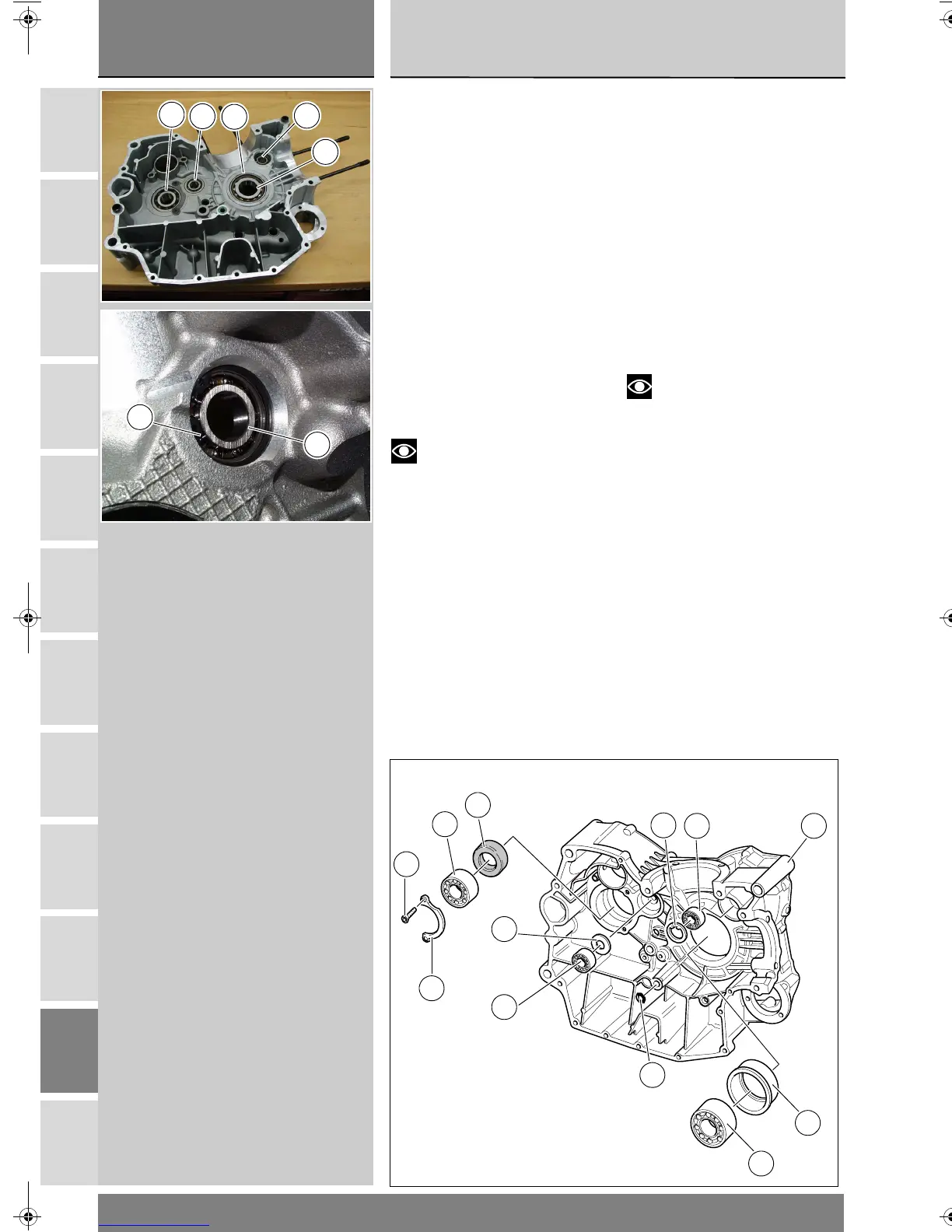

Reassembling the generator-
side casing
The following items must be present
on the casing inner side:
The double ball ring bearing (9) for the
selector fork shaft, with plate (10) and
retaining screws (11).
The gearbox primary shaft bearing (7)
with inner spacer (6).
The main bearing (1) with bush (2).
The bearing (4) with circlip (5) at the
timing layshaft.
Note
Except for the main bearings,
all other bearings do not have a
mounting position.
Rimontaggio semicarter lato
alternatore
Sul lato interno del semicarter devono
essere presenti:
Il cuscinetto (9) a doppia corona di
sfere di supporto dell'albero comando
forcelle con relativa piastrina (10) e viti
di ritegno (11).
Il cuscinetto (7) di estremità
dell'albero primario cambio con
distanziale interno (6).
Il cuscinetto di banco (1) con relativa
bussola (2).
Il cuscinetto (4) con seeger (5) di
arresto in corrispondenza dell'albero
rinvio distribuzione.
Note
Tutti i cuscinetti, esclusi quelli
di banco, non hanno un lato di
montaggio.
31
11
10
9
8
6
7
5
4 3
1
2
4
7
9
2
1
4
5
