Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 7
38
edizione/edition 03-03

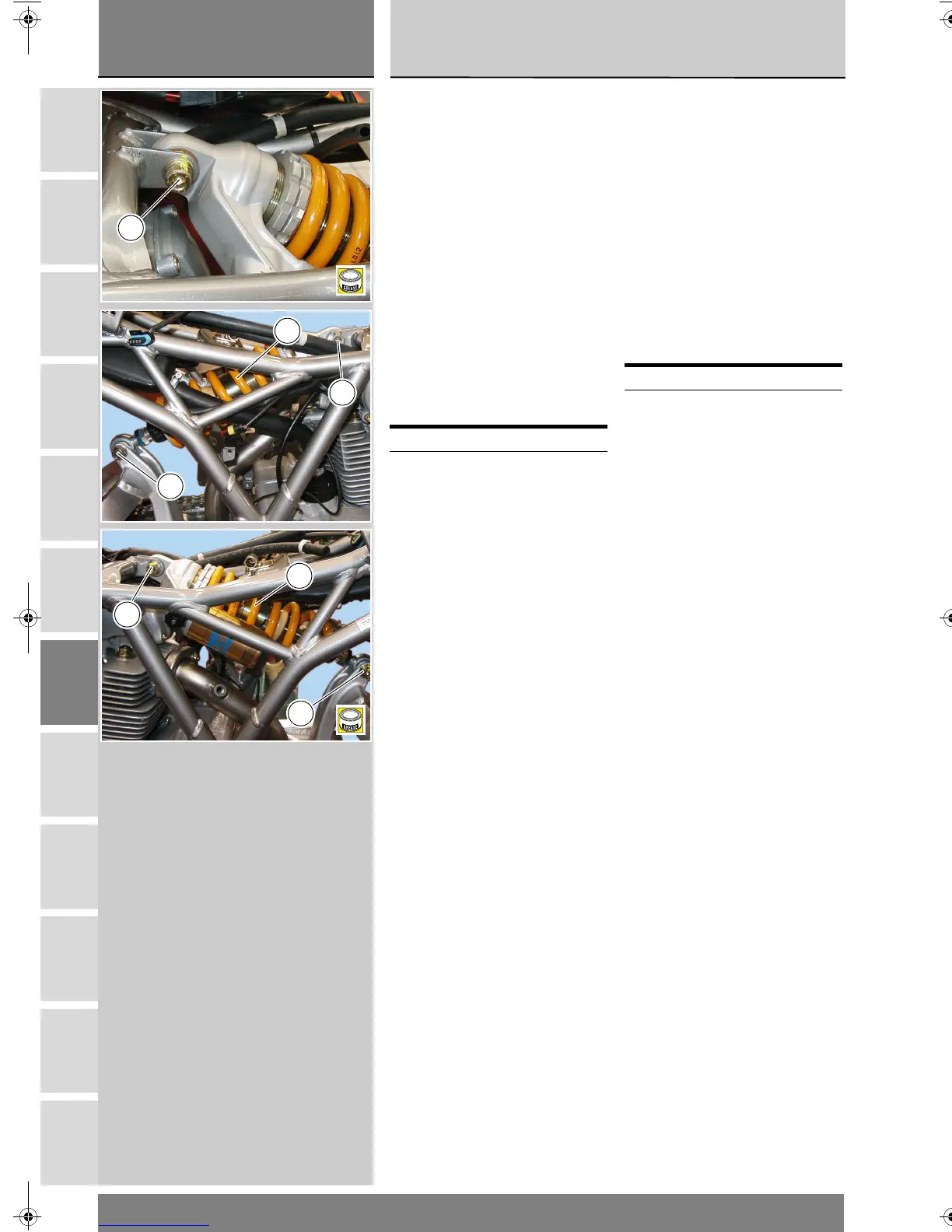

Rimontaggio
ammortizzatore
posteriore
Posizionare l’ammortizzatore (5) in
corrispondenza dei propri fissaggi sul
telaio e fissarlo inserendo la vite (1),
opportunamente ingrassata, con la
rosetta elastica (2) e la rosetta (3).
Posizionare il fissaggio inferiore
dell’ammortizzatore (5) in
corrispondenza del fissaggio sul
forcellone e fissarlo inserendo la vite
(1) con le rosette (3) e il dado (4):
serrare la vite (1) alla coppia prescritta
(Sez. C 3) sul dado (4).
Serrare l’altra vite (1) alla coppia
prescritta (Sez. C 3).
Operazioni Rif. Sez.
Rimontare la sella E 3
Refitting the monoshock
Position the shock absorber (5) to its
fasteners on the frame and fit the
duly greased screw (1) complete with
washer (3) and spring washer (2).
Position the lower fastener for the
shock absorber (5) to swingarm
fastener and fit the screw (1)
complete with washers (3) and nut
(4). Tighten the screw (1) to the
specified torque (Section C 3) to the
nut (4).
Tighten the other screw (1) to the
specified torque (Section C 3).
Operations See Sect.
Refit the seat E 3
B
1
2
5
4
5
1
1
B
