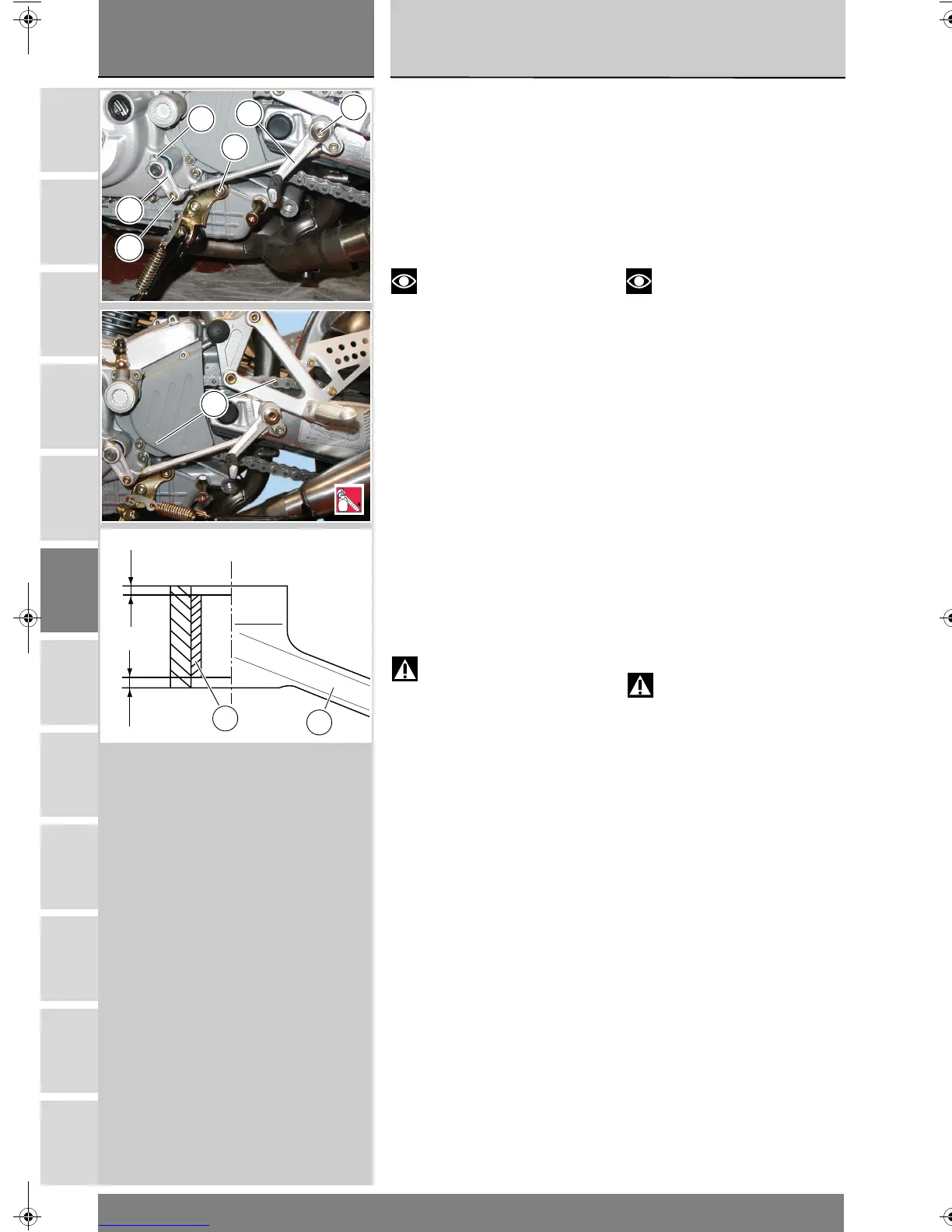

Smontaggio comando
cambio
Svitare e rimuovere il perno (1) di
fissaggio pedale cambio (2),
recuperando la guarnizione OR (6).
Svitare e rimuovere la vite (16) di
fissaggio levetta all’albero cambio.
Sfilare la levetta (14) col gruppo
pedana comando cambio (A).
Note
Contrassegnare la posizione
della levetta (14) rispetto all’alberino
di selezione marce.
Per rimuovere la levetta (14) dal
gruppo comando cambio, svitare la
vite (15) e sfilare la levetta (14).
Scomposizione comando
cambio
Per lo smontaggio e la sostituzione
dei componenti del gruppo comando
cambio seguire le indicazioni
dell’esploso riportato a inizio capitolo.
In caso di sostituzione della boccola
(5) interna al pedale (2), eseguire il
montaggio della boccola nuova
utilizzando per l’introduzione una
pressa e portandola alla quota di 2
mm della faccia esterna del pedale.
Attenzione
Dopo aver eseguito un
intervento sul comando cambio
posteriore occorre verificare la
posizione del pedale cambio.
Per eseguire la regolazione della
posizione del pedale cambio seguire
le istruzioni riportate alla Sez. D 4.
Rimontaggio comando
cambio
Per il rimontaggio eseguire in ordine
inverso le operazioni eseguite per la
rimozione del gruppo.
Applicare frenafiletti sulla vite (16), sul
perno (1) e sulla vite (15) quindi
serrarli alla coppia prescritta (Sez. C
3).
Removing the gear
change control
Unscrew and remove the pivot bolt
(1) of the gear change pedal (2) and
collect the O-Ring (6).
Loosen and remove gearbox shaft
lever screw (16).
Slide out lever (14) with gearbox
control footpeg unit (A).
Note
Mark the gear stopper (14)
position relative to the gear selector
shaft before withdrawing the
stopper.
To remove lever (14) from gearbox
control unit, loosen screw (15) and
take out lever (14).
Disassembling the gear
change control
Please refer to the exploded view at
the beginning of this section for
indications on disassembly and
replacement of gear change control
components.
If the bush (5) inside the pedal (2)
needs replacing, drive the
replacement bush in place using a
press. The bush must be seated 2
mm deep below the pedal outer face.
Warning
After servicing the gear change
control, check the gear change pedal
position.
To adjust the gear change pedal,
follow the instructions provided in
Sect. D 4.
Refitting the gear change
control
To refit, reverse the removal
procedure.
Smear threadlocker on the screw
(16), the pivot bolt (1) and the screw
(15) and then tighten them to the
specified torque (Sect. C 3).
10
2
1
14
15
16
A
1
LOCK
2 mm2 mm
5
2
