Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 7
26
edizione/edition 03-03

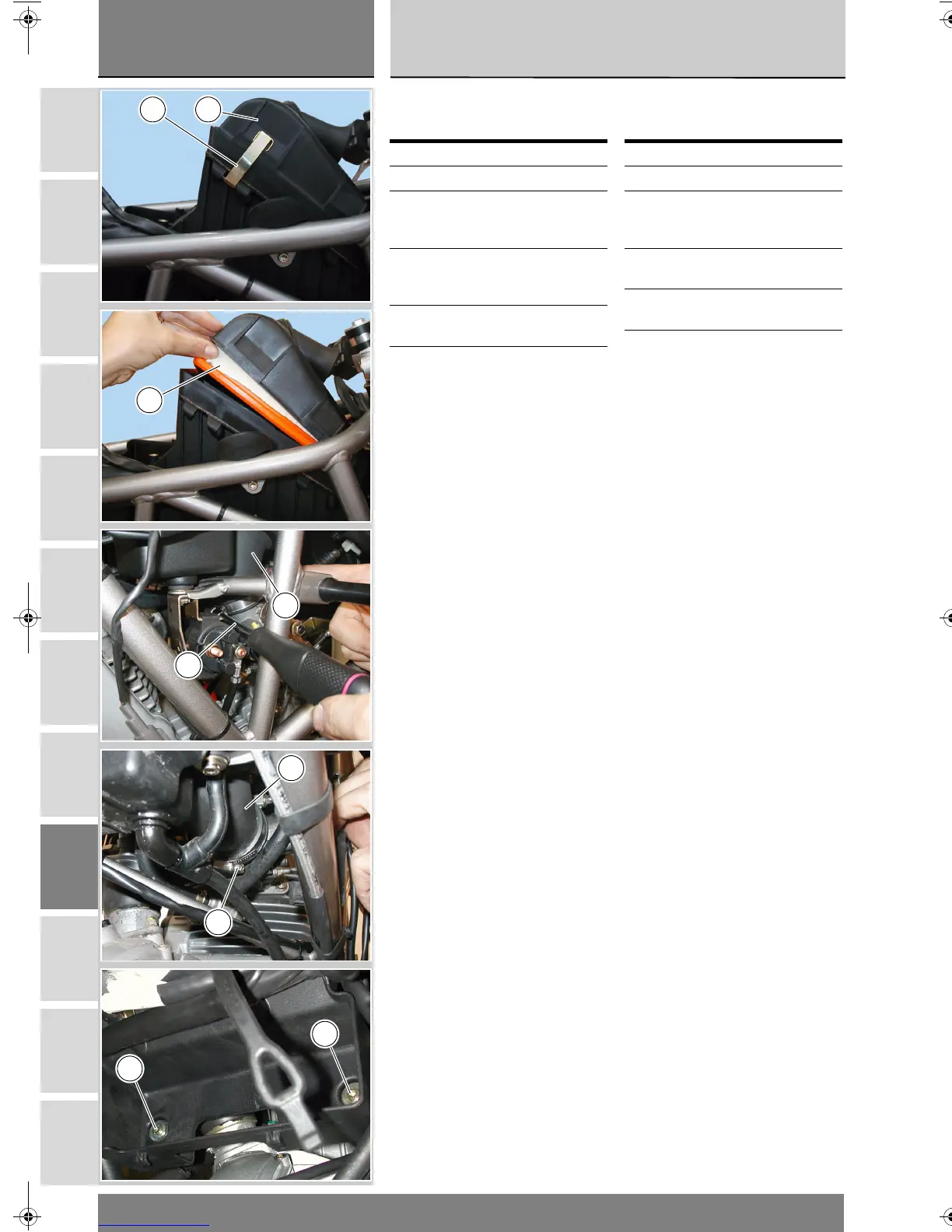

Smontaggio scatola filtro
aria
Sollevare i ganci (9) e rimuovere il
coperchio (7) e l’elemento filtrante (6).
Svitare la vite (10) recuperando la
rosetta (11), il gommino (12) e il
distanziale (13).
Allentare le fascette (A) sui manicotti
(B) di collegamento scatola filtro e
corpo farfallato.
Svitare la vite (15) di fissaggio scatola
posteriore facendo attenzione al
supporto (S) teleruttore. Recuperare il
gommino (12) e il distanziale (13).
Operazioni Rif. Sez.
Rimuovere il serbatoio L 2
Rimuovere i relè
iniezione, la centralina
e il relativo supporto
M 3
Rimuovere la scatola
fusibile e il relativo
supporto
P 6
Rimuovere la batteria e
il tampone batteria
P 2
Rimuovere le carene
(per le versioni
carenate) e le
semicarene (per le
versioni semicarenate)
E 2
Removing the air filter
box
Lift up hooks (9) and remove cover (7)
and filtering element (6).
Loosen screw (10) and keep washer
(11), seal (12) and spacer (13).
Loosen clamps (A) on manifolds (B)
connecting air filter box and throttle
body.
Loosen screw (15) on rear box. Take
care not to damage starter contactor
mount (S). Keep seal (12) and spacer
(13).
Operations See Sect.
Remove tank L 2
Remove injection
relays, control unit and
mount
M 3
Remove fuse box and
mount
P 6
Remove battery and
battery buffer
P 2
Remove fairings (for
full-faired versions) and
side fairings (for half-
faired versions)
E 2
9 7
6
B
A
B
A
10
15
