Mototelaio
Frame
sezione / section
H 7
28
edizione/edition 03-03

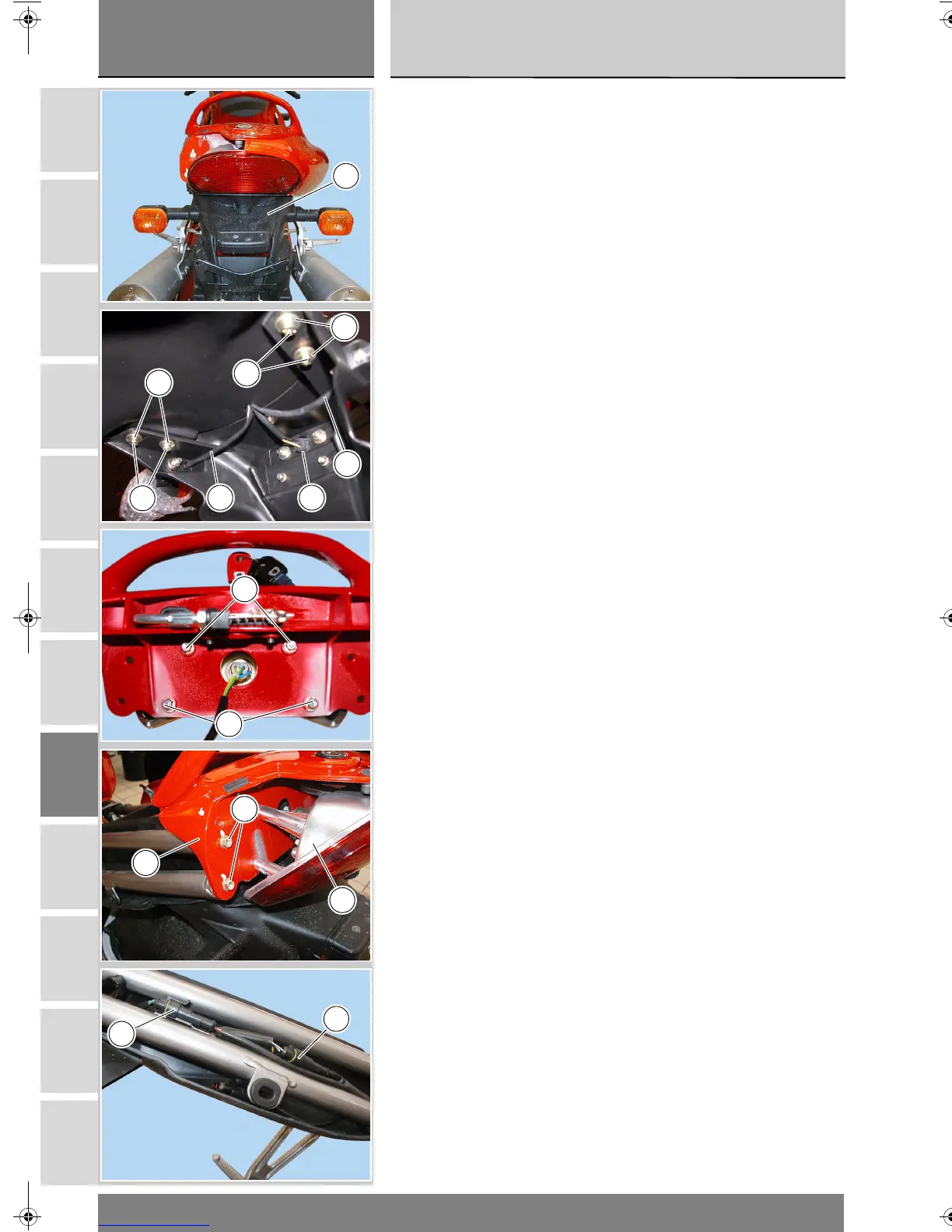

Rimontaggio fanale
posteriore e portatarga
Rimontaggio fanale posteriore
Posizionare il fanale (1) sulla maniglia
(21).
Impuntare i dadi (20) con le rosette
(19) e serrare i dadi (20) alla coppia
prescritta (Sez. C 3).
Riposizionare la maniglia (21)
posteriore sul telaio, facendo
attenzione al cablaggio (A). Serrare le
viti (22) alla coppia prescritta (Sez. C
3).
Collegare il cablaggio (A) del fanale
posteriore (1) al cablaggio principale.
Rimontare i fianchetti (Sez. E 3).
Rimontaggio portatarga
Riposizionare il portatarga (10)
completo collegando le connessioni
degli indicatori di direzione (B) e la
lampadina (C).
Posizionare gli inserti (18) sul pannello
del codone posteriore e impuntare le
viti (12) con le rosette (11).
Serrare le viti (12) alla coppia
prescritta (Sez. C 3).
Collegare il cablaggio posteriore (3) al
cablaggio principale.
Rimontare i fianchetti (Sez. E 3).
Refitting the tail light and
number plate holder
Refitting the tail light
Position tail light (1) on handle (21).
Start nuts (20) into their threads with
washers (19). Tighten nuts (20) to the
specified torque (Sect. C 3).
Refit rear handle (21) to frame. Take
care not to damage wiring (A).
Tighten screws (22) to the specified
torque (Sect. C 3).
Connect tail light (1) wiring (A) to main
wiring.
Refit side panels (Sect. E 3).
Refitting the number plate
holder
Position the complete plate holder
(10) and connect turn indicators (B)
and the lamp (C).
Position inserts (18) on tail guard
panel and start screws (12) with
washers (11) into their threads.
Tighten screws (12) to the specified
torque (Sect. C 3).
Connect rear wiring (3) to main
wiring.
Refit side panels (Sect. E 3).
10
12
11
12
11
C
B
B
20
20
21
22
1
A
3
