Motore
Engine
sezione / section
N 9.1
129
edizione/edition 03-03

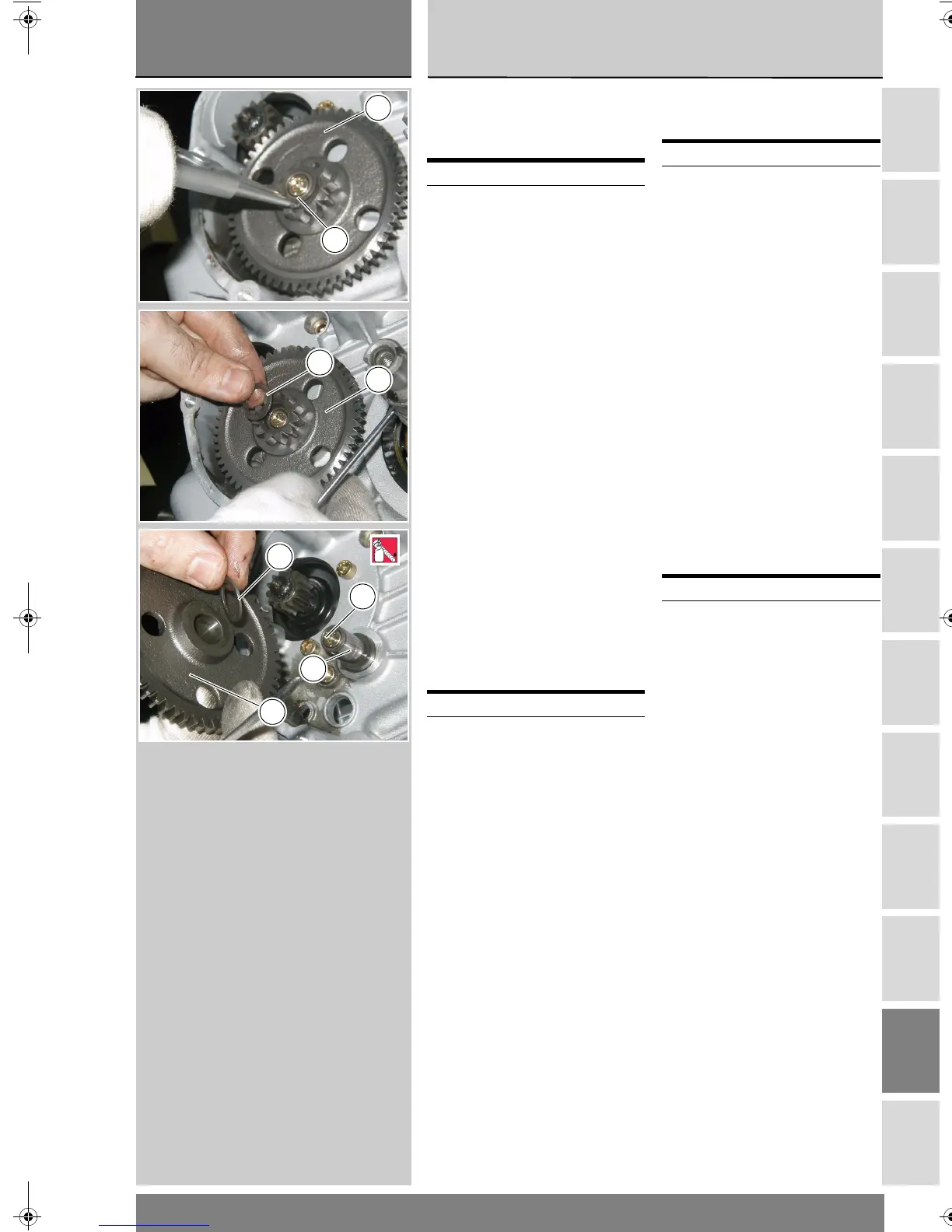

Smontaggio ingranaggio
rinvio motorino
avviamento
Rimuovere l’anello seeger (17), e la
rosetta (18).
Sfilare l’ingranaggio di rinvio
avviamento (19) e la rosetta di
rasamento (20) posto sotto di esso.
Svitare la vite (16) di fissaggio perno
rinvio (21) e rimuovere il perno.
A questo punto è possibile procedere
con la rimozione del motorino di
avviamento come descritto alla Sez. P
3.
Rimontaggio ingranaggio
rinvio avviamento
Eseguire il rimontaggio dei
componenti precedentemente
rimossi seguendo in ordine inverso la
procedura descritta per lo
smontaggio.
Applicare sulla vite (16) il frenafiletti
prescritto e serrarla alla coppia
prescritta (Sez. C 3).
Operazioni Rif. Sez.
Rimuovere il gruppo
volano/alternatore
N 8
Operazioni Rif. Sez.
Rimontare il gruppo
volano/alternatore
N 8
Removing the starter
motor driven gear
Remove snap ring (17) and washer
(18).
Take out starter driven gear (19) and
shim (20).
Loosen screw (16) on lay shaft (21)
and remove shaft.
Now the starter motor can be
removed as specified under Sect. P 3.
Reassembling the starter
motor driven gear
Fit all parts following the removal
procedure in the reverse order.
Apply recommended threadlocker to
screw (16), then tighten it to the
specified torque (Sect. C 3).
Operations See Sect.
Remove generator/
flywheel assembly
N 8
Operations See Sect.
Refit generator/
flywheel assembly
N 8
19
17
18
19
20
21
16
19
LOCK
9
