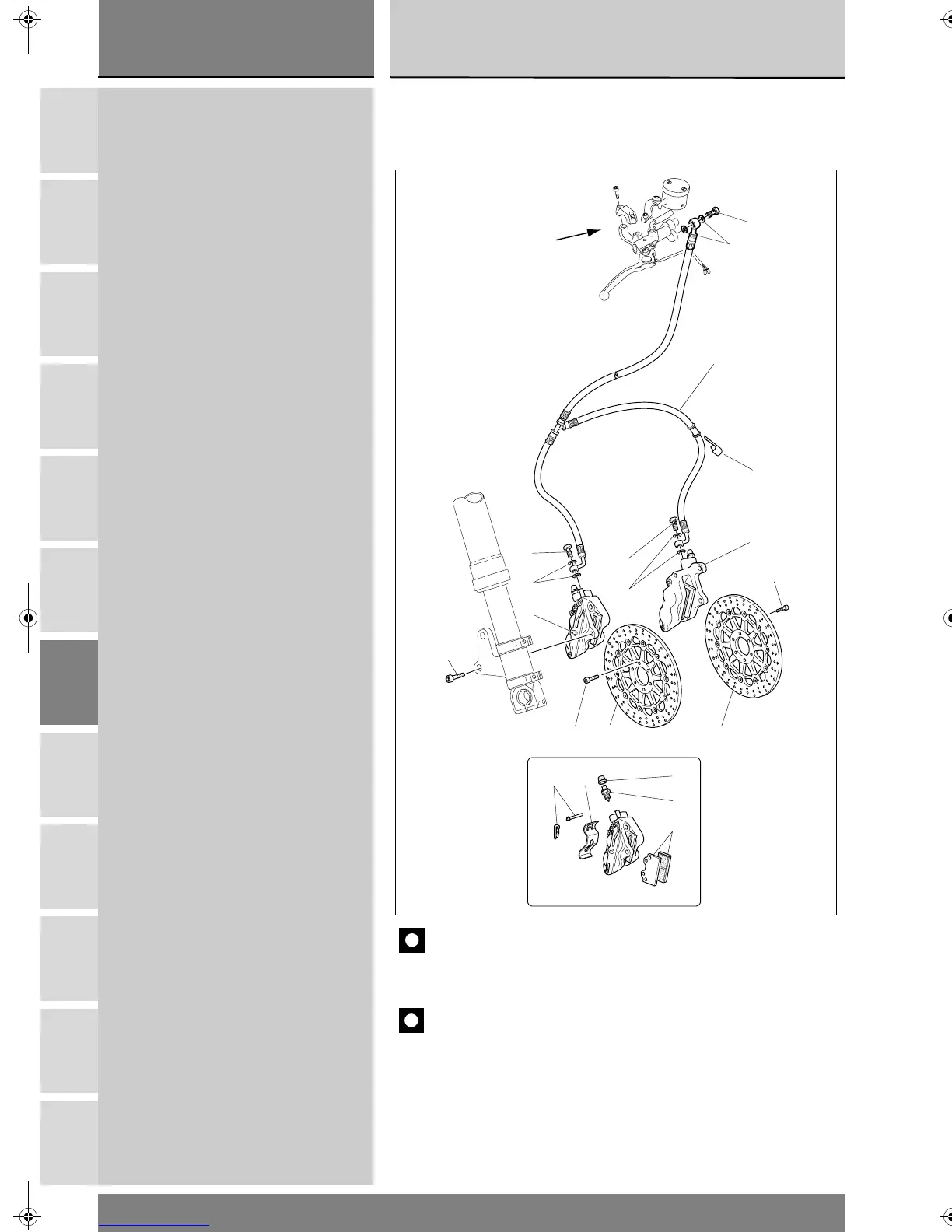

3 - FRENO IDRAULICO ANTERIORE
1 Ricambio perni e molletta
2Vite
3 Pinza freno destra
4 Guarnizione sp.1
5 Ricambio spurgo pinza
6 Vite speciale
7 Parapolvere
8 Tubo pompa pinze
9 Coppia pastiglie
10 Pinza freno sinistra
11 Molla
12 Passacavo
13 Disco freno
14 Vite
2
3
4
1
8
4
6
6
4
10
12
6
4
3
2
7
5
9
11
1
13
13
14
14
Vedi
Sez. F3
See
Sect. F3
3 - FRONT BRAKE
1 Spare pins and clip
2Screw
3 Right brake caliper
4 Seal, thk.1
5 Spare caliper bleed valve
6 Special screw
7 Dust cap
8 Cylinder-to-calipers hose
9 Brake pads
10 Left brake caliper
11 Clip
12 Hose guide
13 Brake disc
14 Screw
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.

