Comandi - Dispositivi
Controls - Devices
sezione / section
F 1
6
edizione/edition 03-03

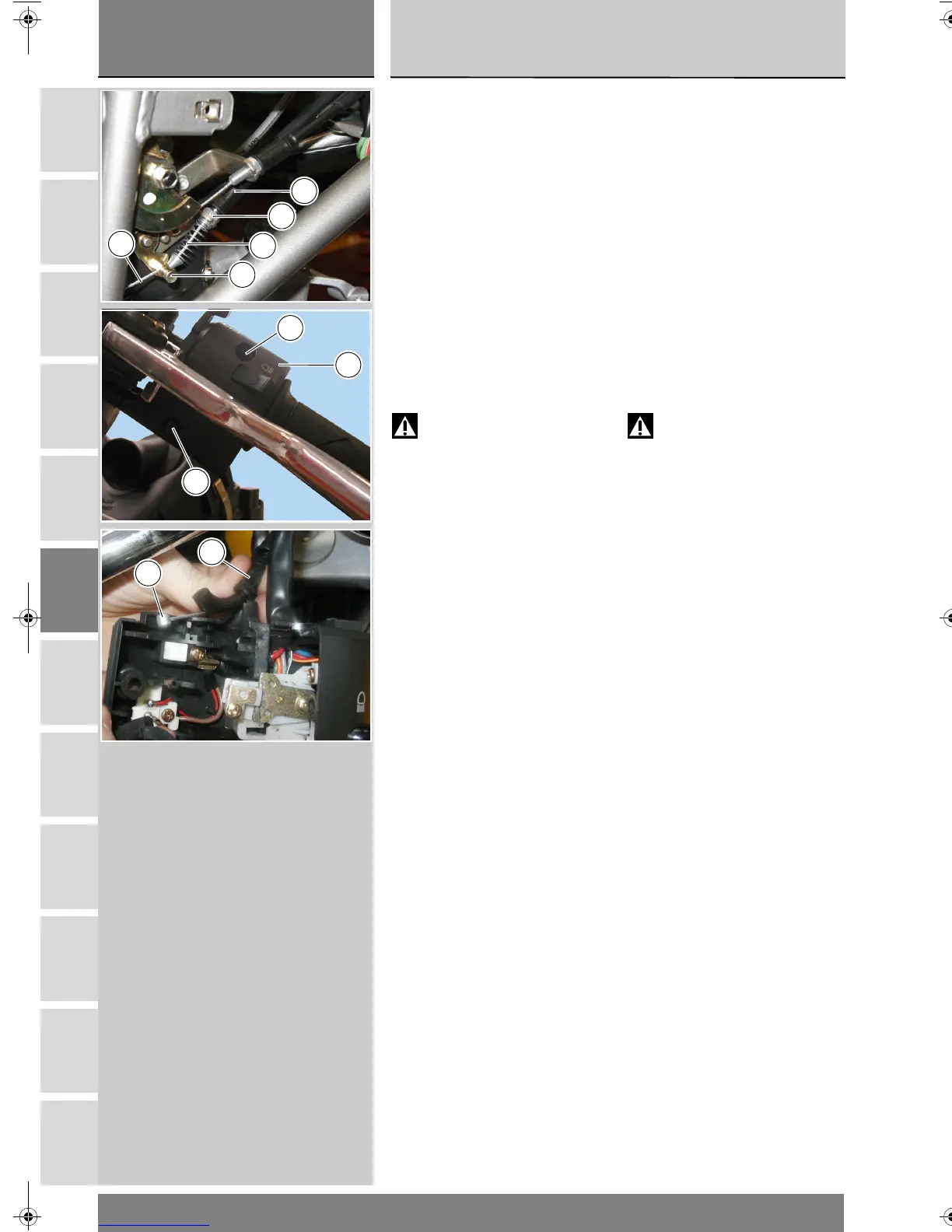

Smontaggio comando
starter
Svitare la vite (F) di fermo cavo
comando starter.
Sollevare il cappuccio (C), allentare il
controdado e allentare il registro (11)
fino a rimuoverlo dalla staffa.
Sfilare il cavo comando starter (2)
dalla sede, recuperando la molla (7).
Svitare le viti (A) per rimuovere il
commutatore sinistro (14) con leva
starter dal semimanubrio.
Sfilare il perno di fermo (G) dal
commutatore.
Rimuovere il cavo comando starter
completo (2).
Attenzione
Operando sul cavo di comando
starter si può compromettere la
registrazione del corpo farfallato.
Consultare la Sezione D 4 prima di
procedere al rimontaggio del cavo
comando starter.
Removing the choke
control
Slacken the retaining screw (F) of the
choke cable.
Slip off the rubber gaiter (C), slacken
the check nut and turn out the
adjuster (11) until it comes off the
bracket.
Withdraw the choke control (2) and
collect the spring (7).
Undo the screws (A) and remove the
left switch (14) with choke lever from
the handlebar.
Extract the nipple (G) from the switch.
Remove the complete choke control
cable (2).
Warning
Disturbing the choke cable may
affect the throttle body adjustments.
Read Section D 4 before refitting this
cable.
F
2
7
11
C
A
A
14
2
G
