Ducati SS1000DS - Rimontaggio Serbatoio Carburante

A
B
C
D
E
F
G
H
L
M
N
P
Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 2
9
edizione/edition 03-03
Rimontaggio serbatoio
carburante
Controllare che il gruppo tappo
carburante sia correttamente
posizionato (vedi paragrafo
precedente).
Posizionare il serbatoio sul veicolo e
collegare:
– il connettore (C) del cablaggio
pompa carburante e indicatore di
livello;
– il raccordo del tubo (M) di mandata;
– il raccordo del tubo (R) di ritorno;
– la tubazione di sfiato e di drenaggio
(26).
Bloccare le fascette delle tubazioni
alle coppie prescritte (Sez C 3).
Posizionare il perno (18) in
corrispondenza della piastrina (20)
con le boccole (19) e la rosetta (22) e
bloccare con la copiglia (23).
Posizionare il serbatoio in
corrispondenza della piastrina (20).
Abbassare il serbatoio, facendo
attenzione alle tubazioni e bloccarlo
con la cinghia (10).

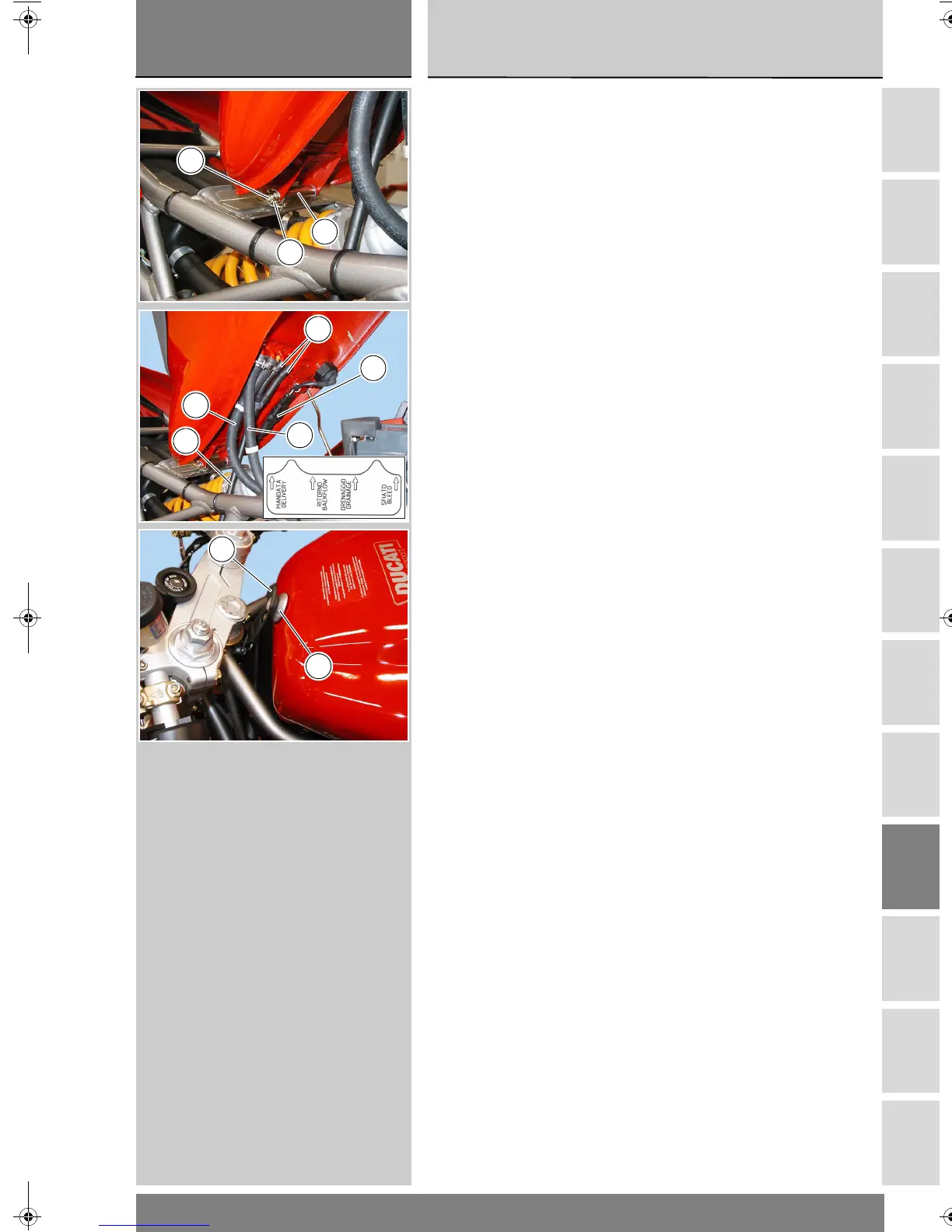

Refitting the fuel tank
Check that the fuel filler cap unit is in
correct position (see previous
paragraph).
Place the fuel tank in the frame and
connect the following components:
– connector (C) of fuel pump and fuel
sensor wiring;
– coupling for the delivery line (M);
– coupling for the return line (R);
– breather hose and drain hose (26).
Tighten the hose clips to the specified
torque (Sect. C 3).
Position the pin (18) to the plate (20)
with bushes (19) and washer (22).
Lock with the split pin (23).
Position the tank to the plate (20).
Lower the tank. Make sure the hoses
do not become trapped and secure
the tank with the hook (10).
18
23
20
M
26
C
R
28
11
10
