Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
17
edizione/edition 03-03

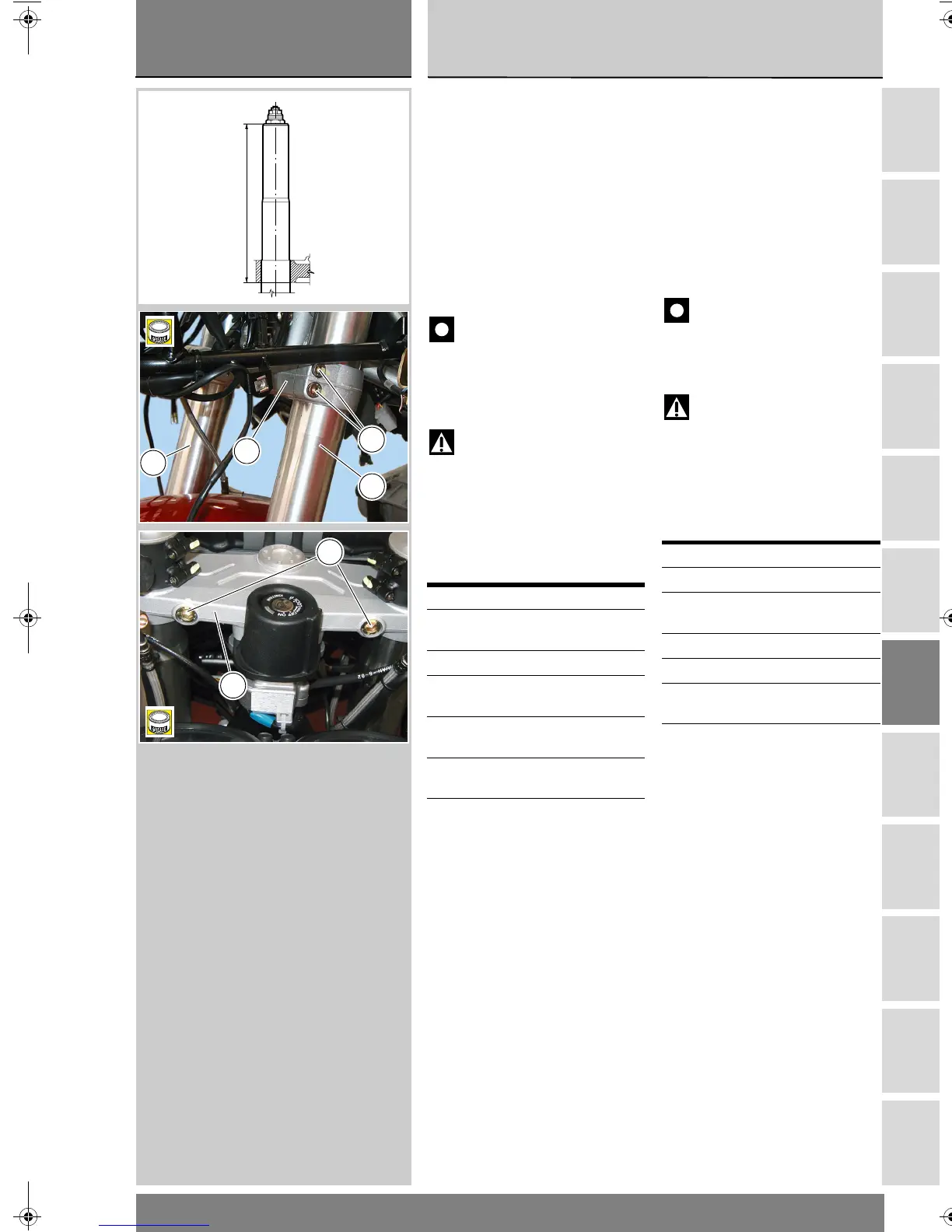

Rimontaggio forcella
anteriore
Procedere al rimontaggio degli steli
posizionandoli, rispetto alla base di
sterzo, all’altezza indicata in figura.
Posizionare gli steli (5) e (6) forcella.
Bloccare alla coppia di serraggio
prescritta (Sez. C 3) le viti (2) e (1) di
fissaggio degli steli alla base (4) e alla
testa di sterzo (3) con la sequenza 1-
2-1.
Importante
Se durante lo smontaggio sono
state rimosse dalla loro sede,
applicare grasso prescritto sul filetto
delle viti (1) e (2) prima di procedere al
relativo bloccaggio.
Attenzione
Non utilizzare il motociclo senza
il parafango anteriore per evitare che
le tubazioni freno vadano ad
interferire con la ruota durante la
frenata.
Rimontare le strutture rimosse dal
mototelaio:
Operazioni Rif. Sez.
Rimontare i
semimanubri
H 1
Rimontaggio cupolino E 1
Installazione
semicarene laterali
E 2
Rimontaggio ruota
anteriore
G 1
Rimontaggio parafango
anteriore
E 4
Rimontaggio pinze
freno anteriori
G 3
Refitting the front fork
Refit the fork legs. Fork leg height
above bottom yoke top face is
reported in the figure.
Position the fork legs (5) and (6).
Tighten the screws (2) and (1) to the
specified torque (Section C 3)
securing the fork legs to the bottom
yoke (4) and the steering head (3)
working in a 1-2-1 sequence.
Caution
If the pinch bolts (1) and (2)
have been removed on disassembly,
smear the threads with the specified
grease before tightening.
Warning
Never ride the motorcycle if the
front mudguard is removed
otherwise brake hoses might get in
touch with the front wheel while
braking.
Install previously removed parts to
the frame:
Operations See Sect.
Refit handlebars H 1
Refit the headlight
fairing
E 1
Refit the side fairings E 2
Refit the front wheel G 1
Refit the front
mudguard
E 4
Refit the front brake
calipers
G 3
296 (0÷1) mm
2
5
6
4
B
1
3
B
