Ducati SS1000DS - Casing Unit: Connecting Rods

Motore
Engine
sezione / section
N 9.3
148
AA
B
C
D
E
F
G
H
L
M
N
P
edizione/edition 03-03

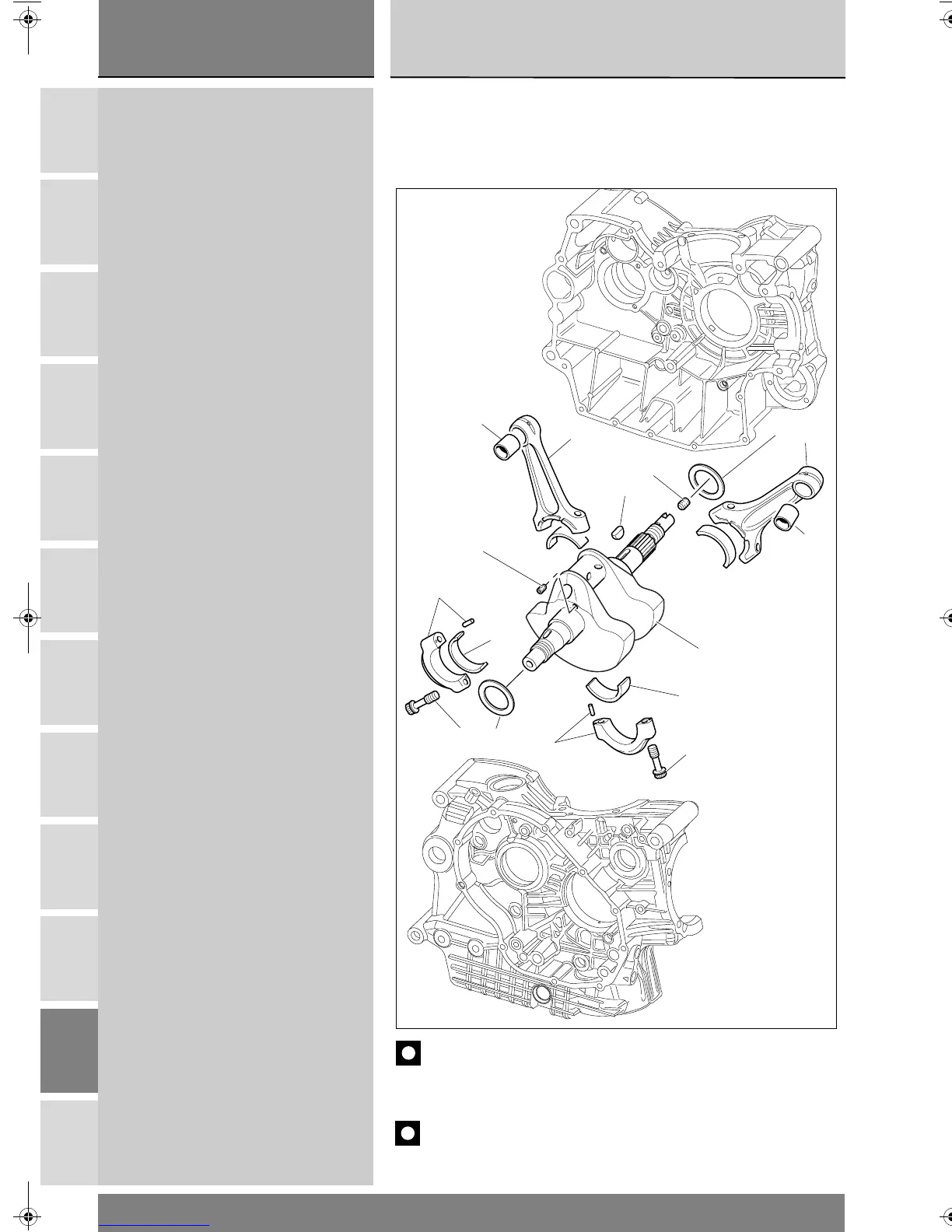

9.3 - GRUPPO CARTER: IMBIELLAGGIO
1 Vite speciale
2 Biella completa
3 Semicuscinetto
4 Grano filettato
5 Boccole
6 Linguetta
7 Albero motore
8 Grano filettato
9 Rosetta rasamento
OIL
FILTER
9
2
1
7
2
9
8
6
1
2
5
4
3
2
3
5
9.3 - CASING UNIT: CONNECTING RODS
1 Special screw
2 Complete connecting rod
3Bearing
4 Threaded dowel
5 Bushes
6Spline
7 Crankshaft
8 Threaded dowel
9Shim
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
