Motore
Engine
sezione / section
N 9.3
149
edizione/edition 03-03

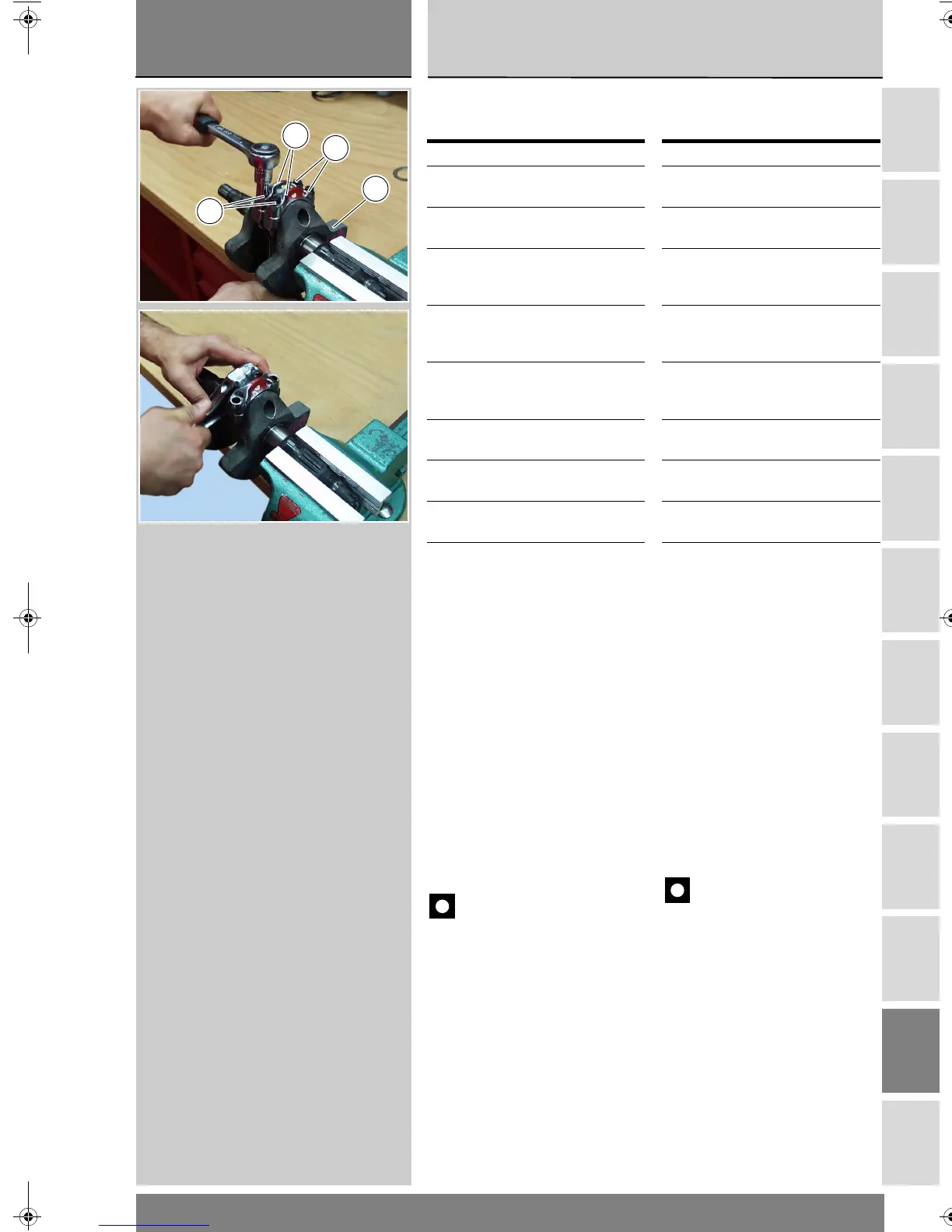

Smontaggio gruppo
imbiellaggio
E’ stata cambiata la forma dell’albero
con masse più centralizzate e diversa
disposizione dei fori di mandata
dell’olio ottenendo un albero motore
più rigido, con minori vibrazioni e
maggiore affidabilità.
Dopo aver eseguito l’operazione di
apertura semicarter sfilare l’albero
motore (7) completo di bielle (2).
Scomposizione
imbiellaggio
Per scomporre l'imbiellaggio svitare
le viti (1) di fissaggio bielle all'albero
motore e separare le bielle dall'albero
motore.
Importante
Fare attenzione a non
scambiare le bielle tra di loro e a
mantenere l'orientamento originale.
Operazioni Rif. Sez.
Rimuovere il motore
dal telaio
N 1
Rimuovere l'impianto di
lubrificazione
N 2.1
Rimuovere il gruppo
teste completo e gli
organi distribuzione
N 4.2
Rimuovere il gruppo
cilindro/pistoni
completo
N 5
Rimuovere il coperchio
lato alternatore e
l’alternatore completo
N 8
Rimuovere il gruppo
avviamento motore
P 3
Rimuovere il gruppo
frizione completo
N 6.1
Rimuovere il coperchio
lato frizione
N 6.2
Aprire i semicarter N 9.2
Removing the connecting
rods
The crankshaft now features more
centralized masses and different
lubrication hole positions, thus having
a stiffer and more reliable crankshaft
subject to weaker vibrations.
Open the casings and slide out the
crankshaft (7) complete with the
connecting rods (2).
Disassembling the
connecting rods
To disassemble the connecting rods,
unscrew the bolts (1) and separate
the connecting rods from the
crankshaft.
Caution
Do not confuse the connecting
rods at reassembly. Fit them in the
original mounting position.
Operations See Sect.
Remove the engine
from the frame
N 1
Remove the lubrication
system
N 2.1
Remove the complete
head unit with timing
system
N 4.2
Remove the complete
cylinder / piston
assembly
N 5
Remove the generator-
side cover and the
complete generator
N 8
Remove the engine
ignition system
P 3
Remove the complete
clutch unit
N 6.1
Remove the clutch-side
cover
N 6.2
Open the casings N 9.2
1
2
1
7
