Ducati SS1000DS - 2 Forcella Anteriore Regolabile

Ruote - Sospensioni - Freni
Wheels - Suspensions - Brakes
sezione / section
G 2
8
AA
B
C
D
E
F
G
H
L
M
N
P
edizione/edition 03-03

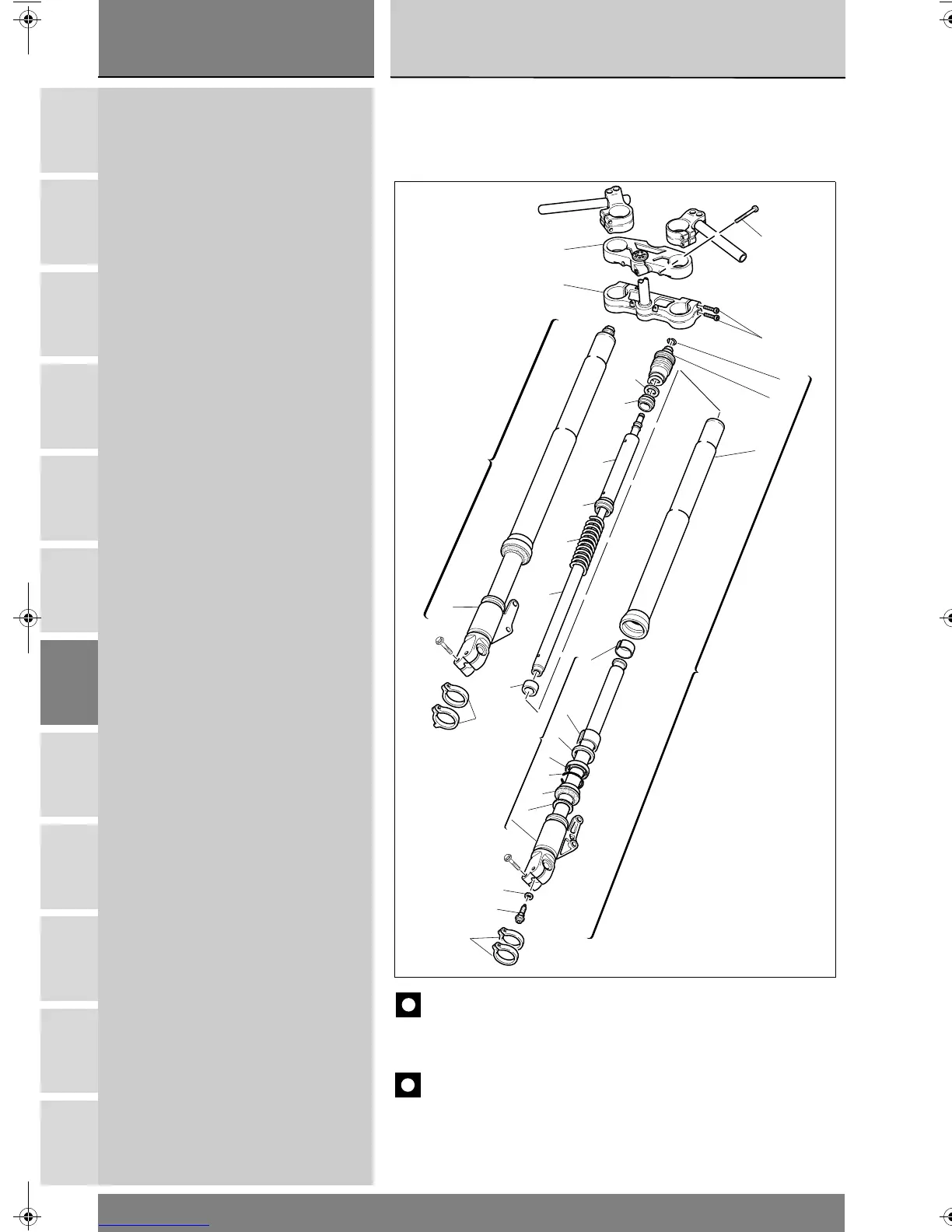

2 - FORCELLA ANTERIORE REGOLABILE
1Vite
2Vite
3 Testa di sterzo
4 Base di sterzo
5 Assieme gamba sinistra
6 Assieme gamba destra
7 Anello di centraggio
8 Tubo ammortizzatore
9 Rondella speciale
10 Molla
11 Giunto molla
12 Distanziale
13 Rosetta
14 Tappo completo
15 Anello elastico di arresto
16 Fascetta destra
17 Parapolvere
18 Fascetta sinistra
19 Vite di regolazione
20 Rondella speciale
21 Scorrevole destro completo
22 Parapolvere
23 Anello di tenuta
24 Anello di fermo
25 Boccola
26 Tubo portante
27 Boccola
28 Scorrevole sinistro completo
29 Anello
1
2
5
3
4
6
28
15
14
13
12
11
10
16
8
7
17
26
27
21
25
24
23
29
9
22
18
20
19
2 - ADJUSTABLE FRONT FORK
10 Screw
11 Screw
12 Steering head
13 Bottom yoke
14 Left leg assembly
15 Right leg assembly
16 Centering ring
17 Damper cartridge
18 Special washer
19 Spring
20 Spring collar
21 Spacer
22 Washer
23 Complete plug
24 Snap ring
25 Right clamp
26 Dust seal
27 Left clamp
28 Adjusting screw
29 Special washer
30 Complete RH slider
31 Dust seal
32 Seal ring
33 Retaining ring
34 Bush
35 Stanchion tube
36 Bush
37 Complete LH slider
38 Ring
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
