Ducati SS1000DS - 2 Serbatoio Carburante

Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 2
5
A
B
C
D
E
F
G
H
L
M
N
P
edizione/edition 03-03

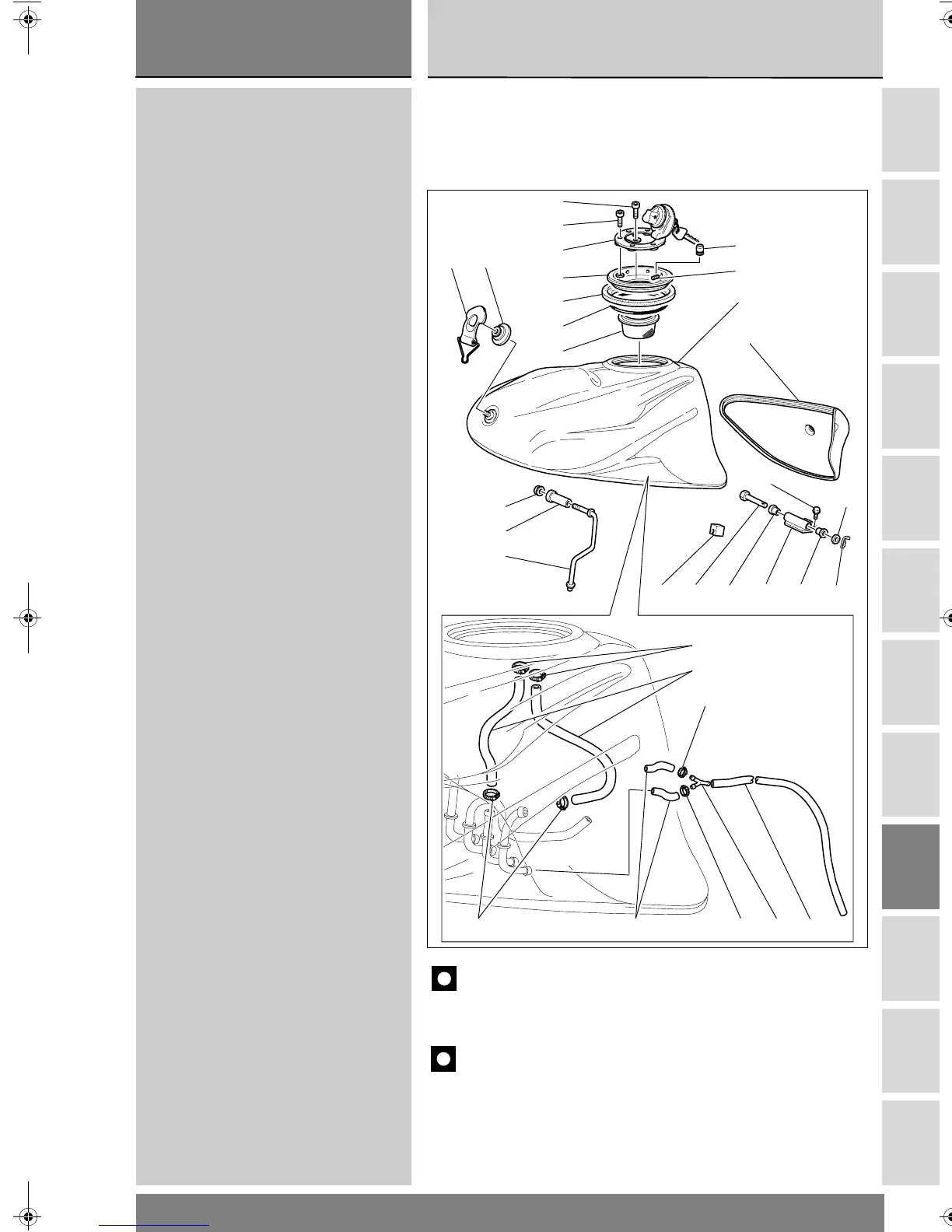

2 - SERBATOIO CARBURANTE
1Serbatoio
2Vite
3 Guarnizione
4Vite
5 Tappo serbatoio
6 Flangia
7 Guarnizione
8Anello OR
9Manicotto
10 Cinghia
11 Pomello
12 Fissaggio rapido
13 Boccola
14 Astina
15 Calotta
16 Vite
17 Gommino
18 Perno
19 Boccola
20 Piastrina
21 Vite
22 Rosetta rasamento
23 Copiglia
24 Fascetta
25 Tubo
26 Tubo
27 Raccordo
28 Tubo di scarico
29 Fascetta
21
4
5
6
3
2
1
15
7
8
9
12
13
14
16
22
17
24
18 19
29 27 28
20 19 23
11
10
24
25
29
26
2 - FUEL TANK
1 Tank
2Screw
3Seal
4Screw
5 Tank filler cap
6Flange
7Seal
8O-ring
9Sleeve
10 Belt
11 Knob
12 Quick coupling
13 Bushing
14 Supporting rod
15 Cover
16 Screw
17 Seal
18 Shaft
19 Bushing
20 Plate
21 Screw
22 Shim
23 Split pin
24 Clamp
25 Hose
26 Hose
27 Coupling
28 Drain pipe
29 Clamp
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
/
