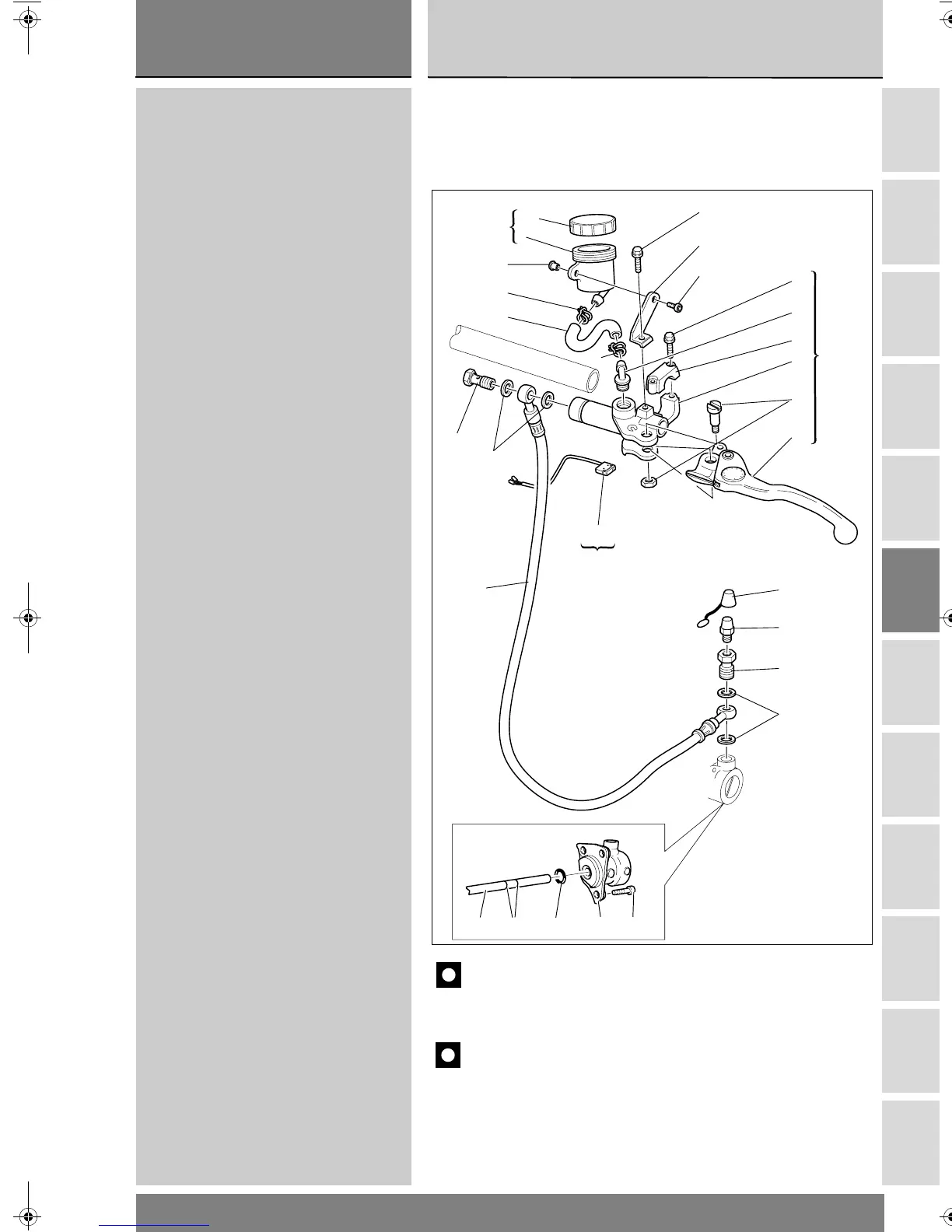

2 - COMANDO IDRAULICO FRIZIONE
1 Pompa comando frizione
2 Leva con grano
3 Ricambio perno leva
4 Ricambio cavallotto
5 Ricambio raccordo
6Vite
7Vite
8 Parapolvere
9 Piastrino
10 Vite
11 Tappo
12 Serbatoio olio
13 Bussola
14 Fascetta
15 Tubo
16 Vite speciale
17 Guarnizione
18 Tubo comando frizione
19 Bocchettone
20 Spurgo
21 Microinterruttore
22 Asta rinvio frizione
23 Guarnizione OR
24 Guarnizione OR
25 Gruppo rinvio frizione
26 Vite
22
24
25 2623
5
6
16
17
18
4
3
2
1
1
21
8
20
19
17
10
11
12
13
14
14
15
9
7
2 - CLUTCH HYDRAULIC CONTROL
1 Clutch master cylinder
2 Lever with dowel
3 Spare lever pin
4 Spare U-bolt
5 Spare connection
6Screw
7Screw
8 Dust cover
9Plate
10 Screw
11 Plug
12 Oil reservoir
13 Bush
14 Clamp
15 Tube
16 Special screw
17 Seal
18 Clutch control tube
19 Filler
20 Drain
21 Microswitch
22 Clutch driving lever
23 O-ring
24 O-ring
25 Clutch slave cylinder
26 Screw
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.
