Ducati SS1000DS - 5 Comando Cambio

Comandi - Dispositivi
Controls - Devices
sezione / section
F 5
23
A
B
C
D
E
F
G
H
L
M
N
P
edizione/edition 03-03

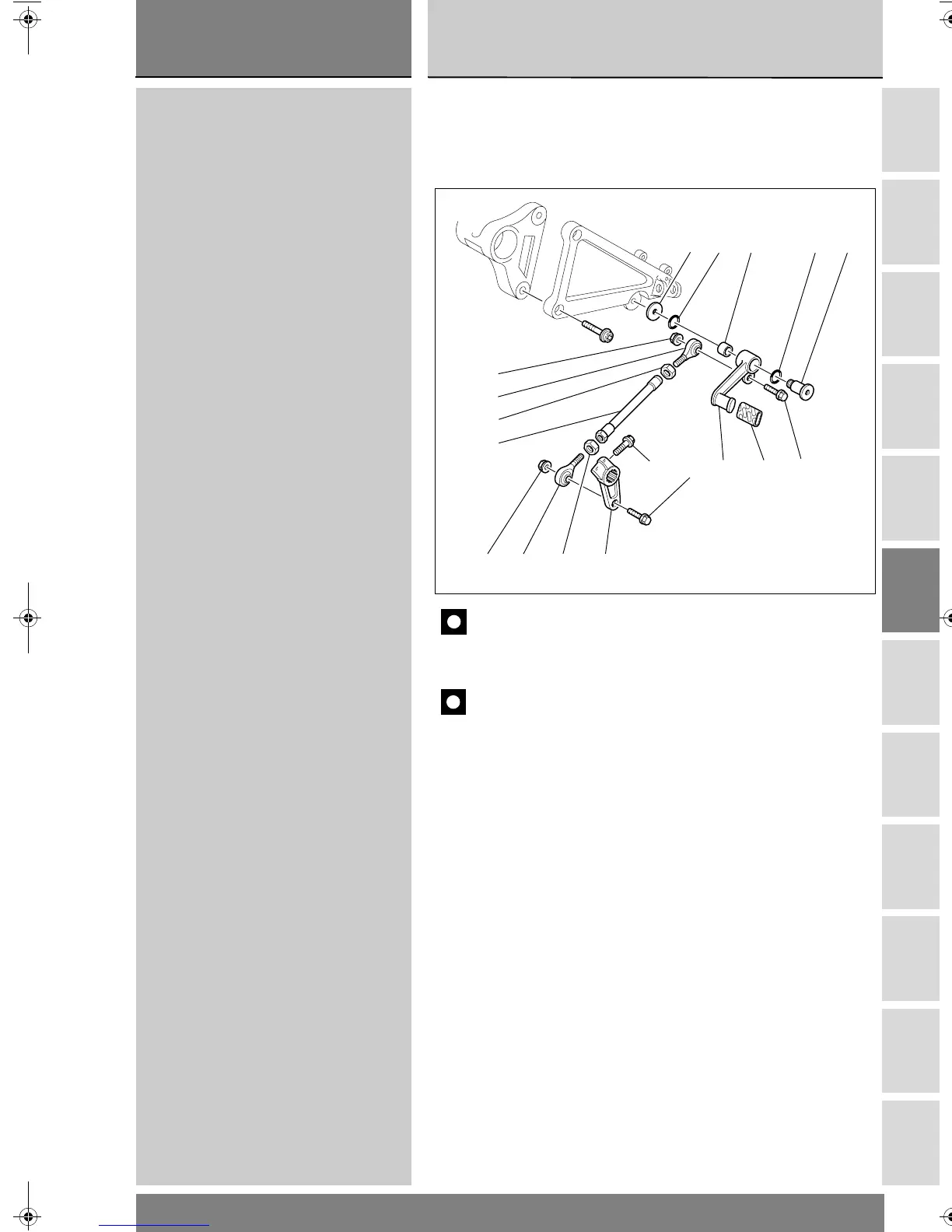

5 - COMANDO CAMBIO
1Perno
2 Leva comando cambio
3Vite
4 Gommino
5 Boccola
6 Guarnizione OR
7 Dado
8 Snodo sferico
9 Dado
10 Asta rinvio cambio
11 Dado
12 Dado el-stop
13 Snodo sferico
14 Levetta comando cambio
15 Vite
16 Vite
17 Rosetta
4
3
21516
11
14
1312
5
9
6
8
10
517 6 1
5 - GEAR CHANGE CONTROL
1Pivot
2 Gear change pedal
3Screw
4 Rubber
5Bush
6O-Ring
7Nut
8 Ball joint
9Nut
10 Actuating rod
11 Nut
12 El-stop nut
13 Ball joint
14 Gear lever
15 Screw
16 Screw
17 Washer
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.

