Mototelaio
Frame
sezione / section
H 7
27
edizione/edition 03-03

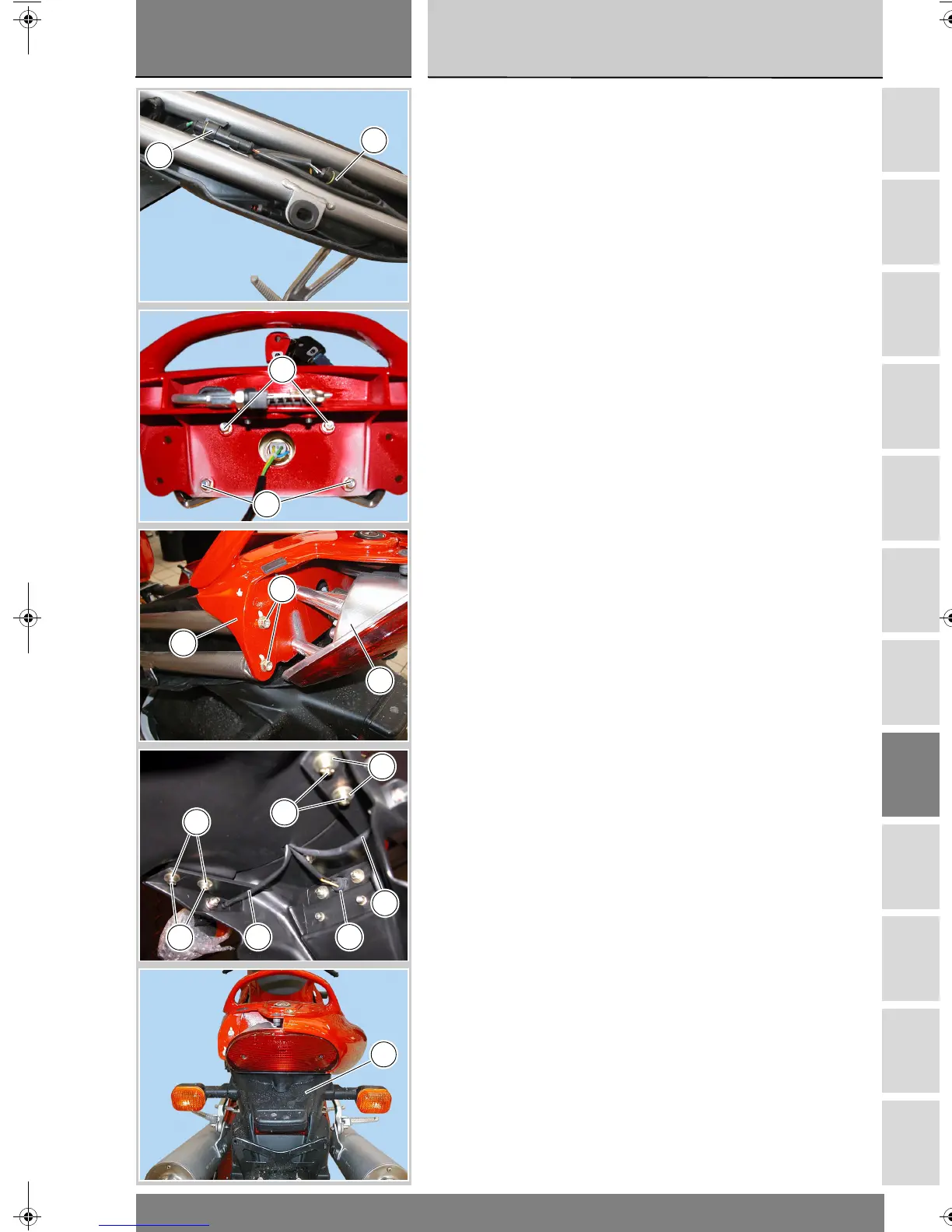

Smontaggio fanale
posteriore e portatarga
Smontaggio fanale posteriore
Rimuovere i fianchetti (Sez. E 3).
Scollegare il cablaggio (A) del fanale
posteriore (1) dal cablaggio principale.
Svitare le viti (22) di fissaggio della
maniglia (21) al telaio.
Rimuovere la maniglia (21) posteriore.
Svitare i dadi (20), recuperando le
rosette (19).
Sfilare il fanale (1) dalla maniglia.
Smontaggio portatarga
Rimuovere i fianchetti (Sez. E 3).
Scollegare il cablaggio posteriore (3)
dal cablaggio principale.
Svitare le viti (12), recuperando le
rosette (11) e gli inserti (18).
Scollegare le connession dagli
indicatori (B) e le lampadine (C).
Rimuovere il portatarga (10)
completo.
Removing the tail light
and the number plate
holder
Removing the tail light
Remove side panels (Sect. E 3).
Disconnect tail light (1) wiring (A)
from wiring harness.
Loosen screws (22) fixing handle (21)
to frame.
Remove rear handle (21).
Loosen nuts (20). Keep washers (19).
Take tail light (1) out of handle.
Removing the number plate
holder
Remove side panels (Sect. E 3).
Disconnect rear wiring (3) from wiring
harness.
Loosen screws (12). Keep washers
(11) and inserts (18).
Disconnect turn indicators
connectors (B) and the lamps (C).
Remove the complete number plate
holder (10).
A
3
20
20
21
22
1
12
11
12
11
C
B
B
10
