Ducati SS1000DS - 4 Comando Freno Posteriore

Comandi - Dispositivi
Controls - Devices
sezione / section
F 4
19
A
B
C
D
E
F
G
H
L
M
N
P
edizione/edition 03-03

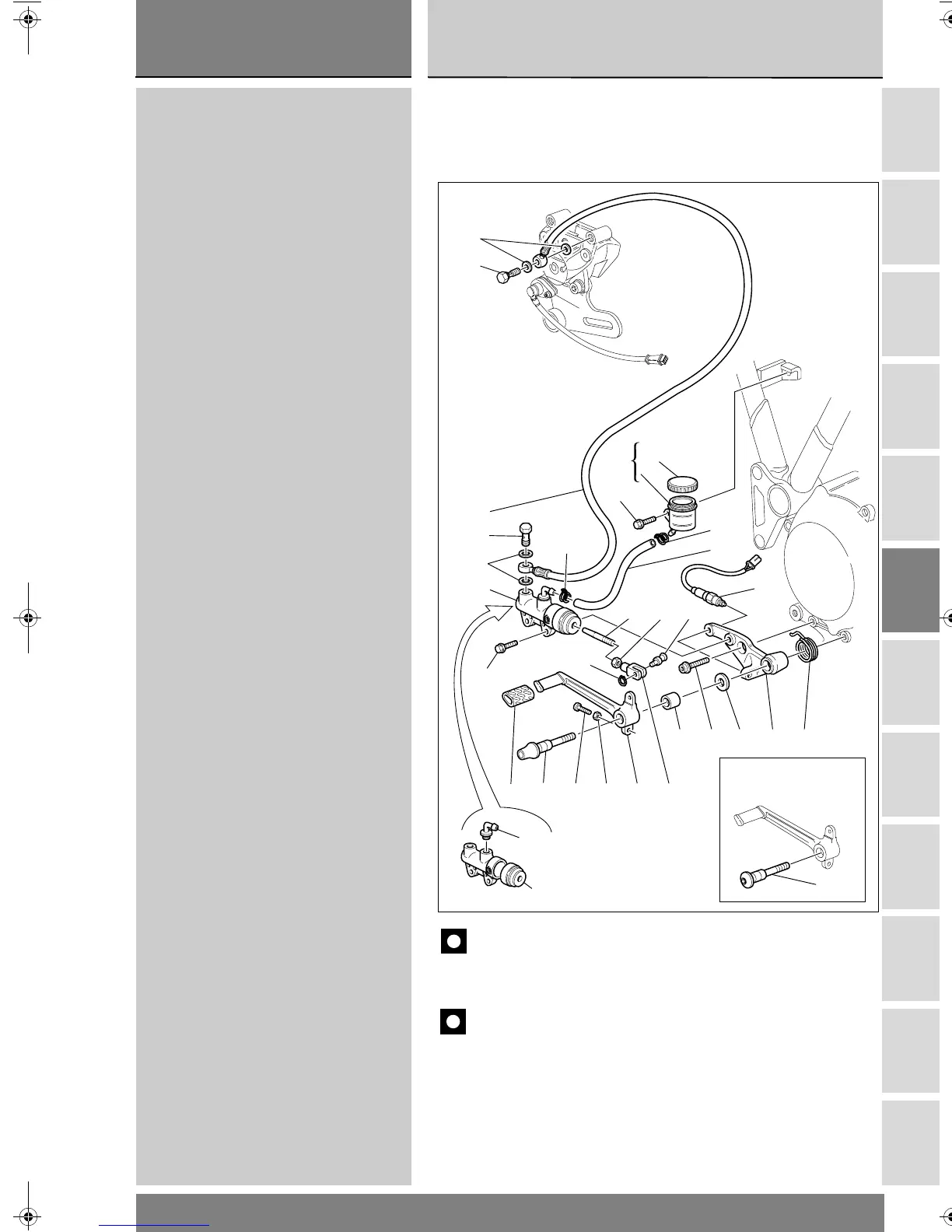

4 - COMANDO FRENO POSTERIORE
1 Vite speciale
2 Guarnizione sp.1
3 Tubo freno posteriore
4 Fascetta
5Perno
6Molla
7 Grano filettato
8 Gommino
9 Leva comando freno
10 Dado
11 Supporto
12 Rosetta
13 Interruttore
14 Boccola
15 Forcella
16 Tubo
17 Pompa freno posteriore
18 Vite
19 Asta di registro
20 Vite
21 Tappo
22 Serbatoio olio completo
23 Ricambio raccordo
24 Cuffia parapolvere
25 Anello seeger
26 Dado
27 Perno
28 Vite
29 Perno (semicarenatura)
29
7 10 9
14
58
18
13
4
16
4
21
22
20
3
1
4
2
17
23
24
25
1
2
28
15
12
19 26 27
11 6
SEMICARENATO
HALF-FAIRED
Vedi
Sez. G 6
See
Sect. G 6
4 - REAR BRAKE CONTROL
1 Special screw
2 Seal, thk.1
3 Rear brake hose
4 Hose clip
5Pin
6Spring
7 Grub screw
8 Rubber
9 Brake lever
10 Nut
11 Support
12 Washer
13 Switch
14 Bush
15 Clevis pin
16 Hose
17 Rear brake master cylinder
18 Screw
19 Adjuster rod
20 Screw
21 Cap
22 Complete brake fluid reservoir
23 Spare connector
24 Dust cap
25 Circlip
26 Nut
27 Pivot
28 Screw
29 Pivot (half-faired version)
Importante
I riferimenti in grassetto all’interno di questo capitolo indicano che i
particolari richiamati non sono presenti nelle immagini a fianco del testo, ma
devono essere ricercati nella presente tavola esplosa.
Caution
Bold reference numbers in this section identify parts shown in this
exploded view diagram. These parts do not appear in the figures near the
text.

