Mototelaio
Frame
sezione / section
H 4
13
edizione/edition 03-03
Per separare la pedana anteriore (13)
dalla piastra (1), rimuovere l’anello (4)
e sfilare il perno (2) liberando la
pedana (13) e la molla (3).
Effettuare la stessa operazione per
separare la pedana (17) dalla piastra
(16).
Per separare la pedana posteriore (6)
dalla piastra (12), rimuovere l’anello
(15) e sfilare il perno (14) liberando la
pedana (6), i piastrini (7), le sferette (9)
e la molla (8).
Effettuare la stessa operazione per
separare la pedana (19) dalla piastra
(18).

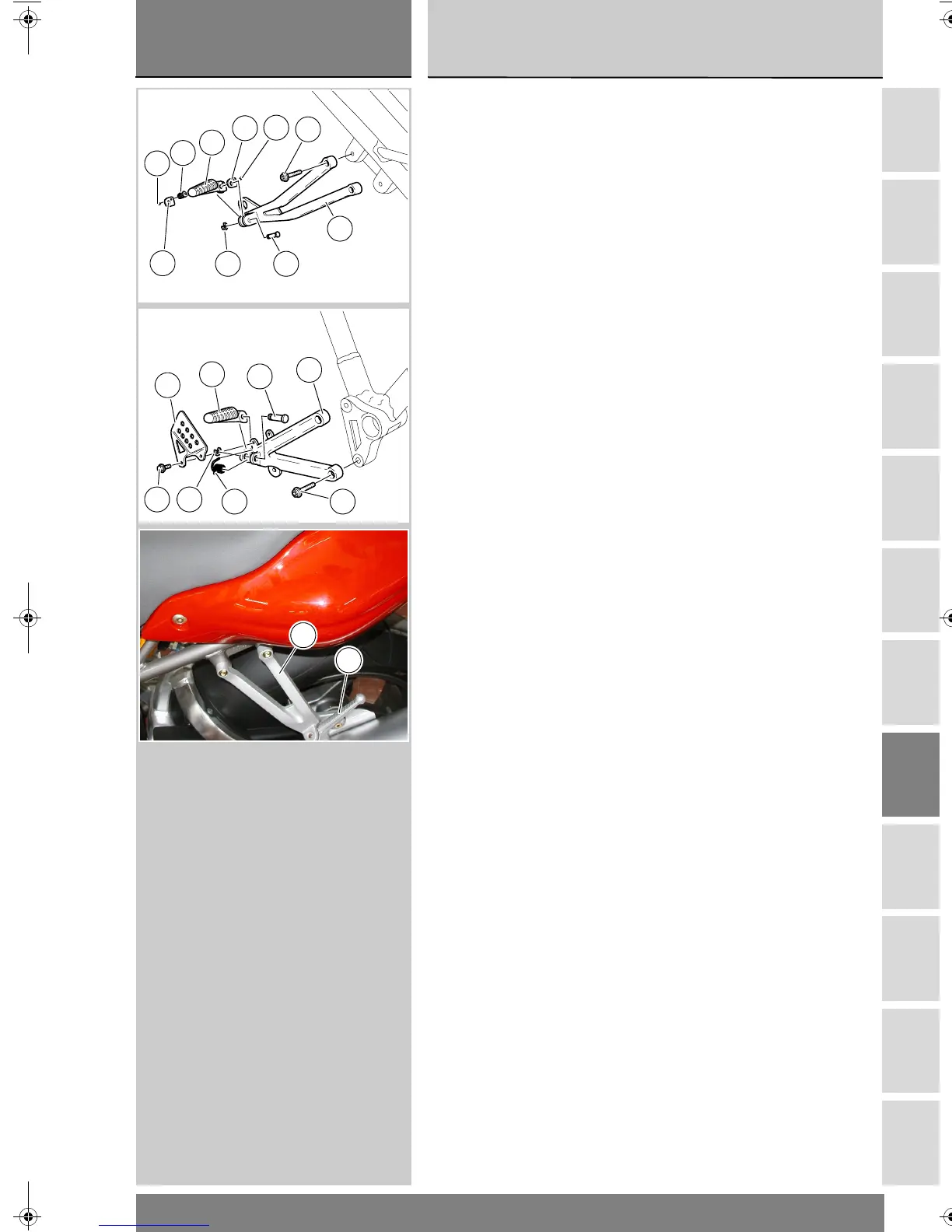

To detach front footpeg (13) from
plate (1), remove ring (4) and take out
pin (2) to release footpeg (13) and
spring (3).
Repeat this operation to detach
footpeg (17) from plate (16).
To detach rear footpeg (6) from plate
(12), remove ring (15) and take out pin
(14) to release footpeg (6), plates (7),
balls (9) and spring (8).
Repeat this operation to detach
footpeg (19) from plate (18).
9
8
6
7
7
9
5
14
12
15
5
11
10
13
2
1
3
4
18
19
