Ducati SS1000DS - Page 228

Mototelaio
Frame
sezione / section
H 6
24
A
B
C
D
E
F
G
H
L
M
N
P
edizione/edition 03-03

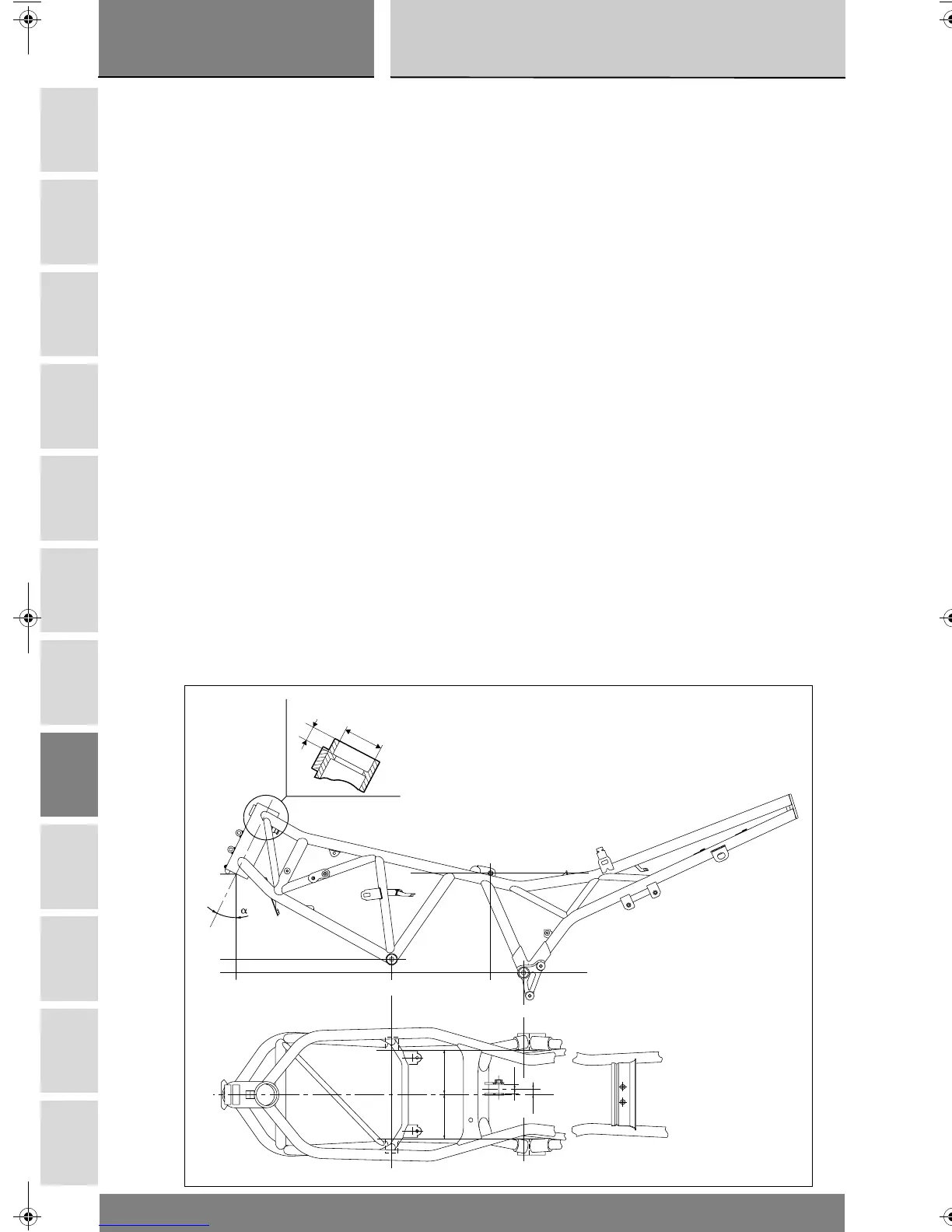

Dimensioni generali (mm)
Legenda
A) 315 mm
A1) 32 mm
A2) 105,5÷106 mm
A3) 100 mm
B) 686,2÷688,2 mm
B1) 235÷237 mm
C) 78÷80 mm
C1) 236,5÷238,5 mm
C2) 22,1÷22,4 mm
C3) 12÷14 mm
D) Ø51,961÷51,991 mm
D1) 13,45÷13,55 mm
α
) 26°
B1
A1
0
BAC
C1
0
C2
A3 A2
C3
D1
D
Frame overall dimensions (mm)
Key
A) 315 mm
A1) 32 mm
A2) 105.5 - 106 mm
A3) 100 mm
B) 686.2 - 688.2 mm
B1) 235 - 237 mm
C) 78 - 80 mm
C1) 236.5 - 238.5 mm
C2) 22.1 - 22.4 mm
C3) 12 - 14 mm
D) Ø51.961 - 51.991 mm
D1) 13.45 - 13.55 mm
α) 26°
