Impianto di alimentazione / Scarico
Fuel system / Exhaust system
sezione / section
L 6
24
edizione/edition 03-03
Rimontaggio corpo
farfallato

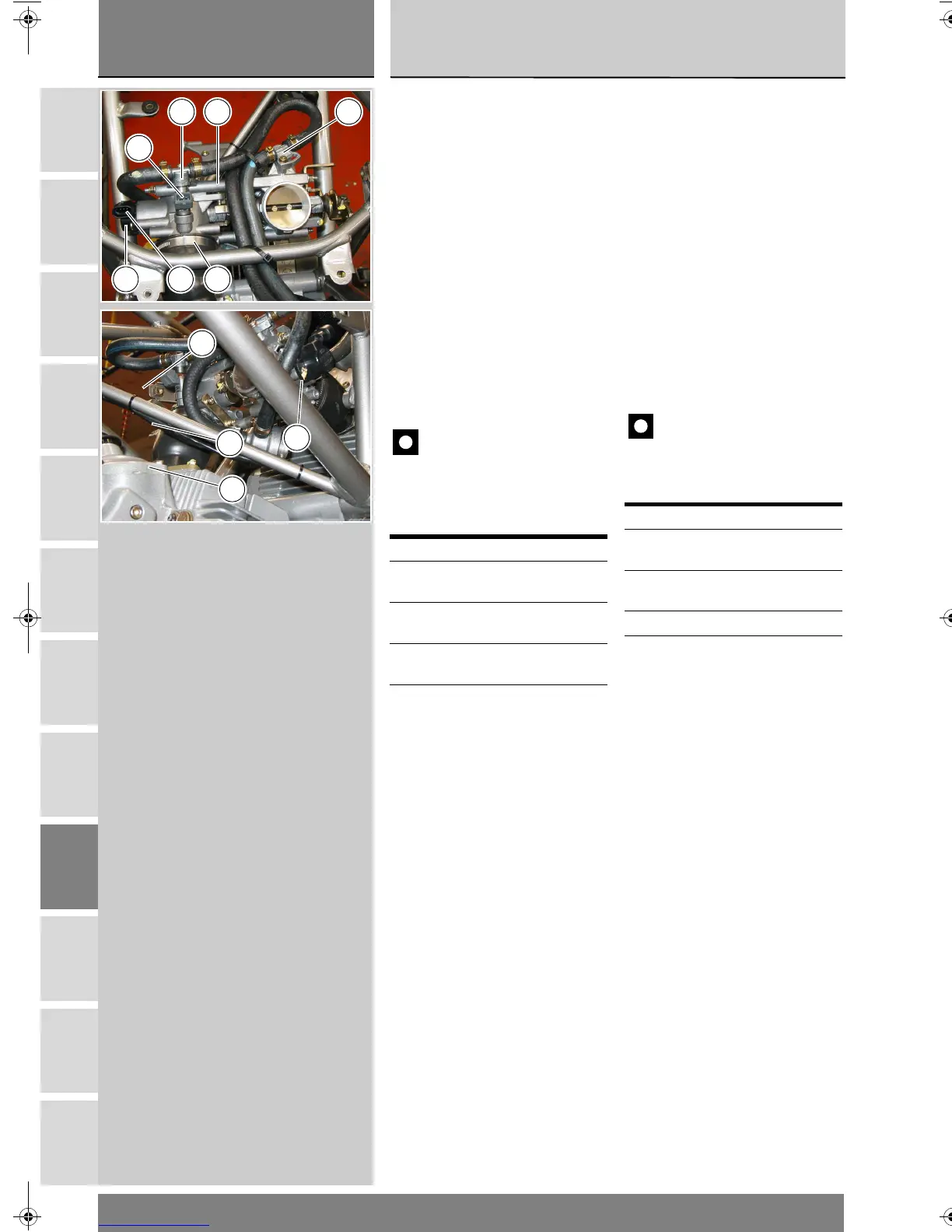

Posizionare il corpo farfallato
completo (11) sul veicolo.
Posizionare le fascette (3) nelle
proprie sedi sui collettori di
aspirazione e serrarle alla coppia
prescritta (Sez. C 3).
Collegare i connettori dal cablaggio
principale agli iniettori (8).
Collegare il connettore (B) del
cablaggio principale al potenziometro
(2).
Portare i manicotti (4) a battuta sul
corpo farfallato.
Serrare le fascette (3) dai manicotti
alla coppia prescritta (Sez. C 3).
Importante
In caso di sostituzione del corpo
farfallato o del potenziometro
effettuare l’operazione di
registrazione del corpo farfallato
come descritto alla sezione D 4.
Operazioni Rif. Sez.
Collegare il cavo
comando starter
F 1
Collegare il cavo
comando acceleratore
F 1
Rimontare la scatola
filtro
L 7
Rimontare il serbatoio
carburante
L 2
Refitting the throttle
body
Position the complete throttle body
(11) to the motorcycle.
Place the clips (3) in their grooves in
the intake manifolds and tighten to
the specified torque (Sect. C 3).
Connect the main wiring harness
connectors to the injectors (8).
Connect the main wiring harness
connector (B) to the throttle position
sensor (2).
Drive manifolds (4) fully home on
throttle body.
Tighten manifold clamps (3) to the
specified torque (Sect. C 3).
Caution
Should the throttle body or
throttle position sensor be replaced,
adjust the throttle body as specified
under Section D4.
Operations See Sect.
Connect the choke
control cable
F 1
Connect the throttle
control cable
F 1
Refit the airbox L 7
Refit the fuel tank L 2
