Motore
Engine
sezione / section
N 9.1
127
edizione/edition 03-03

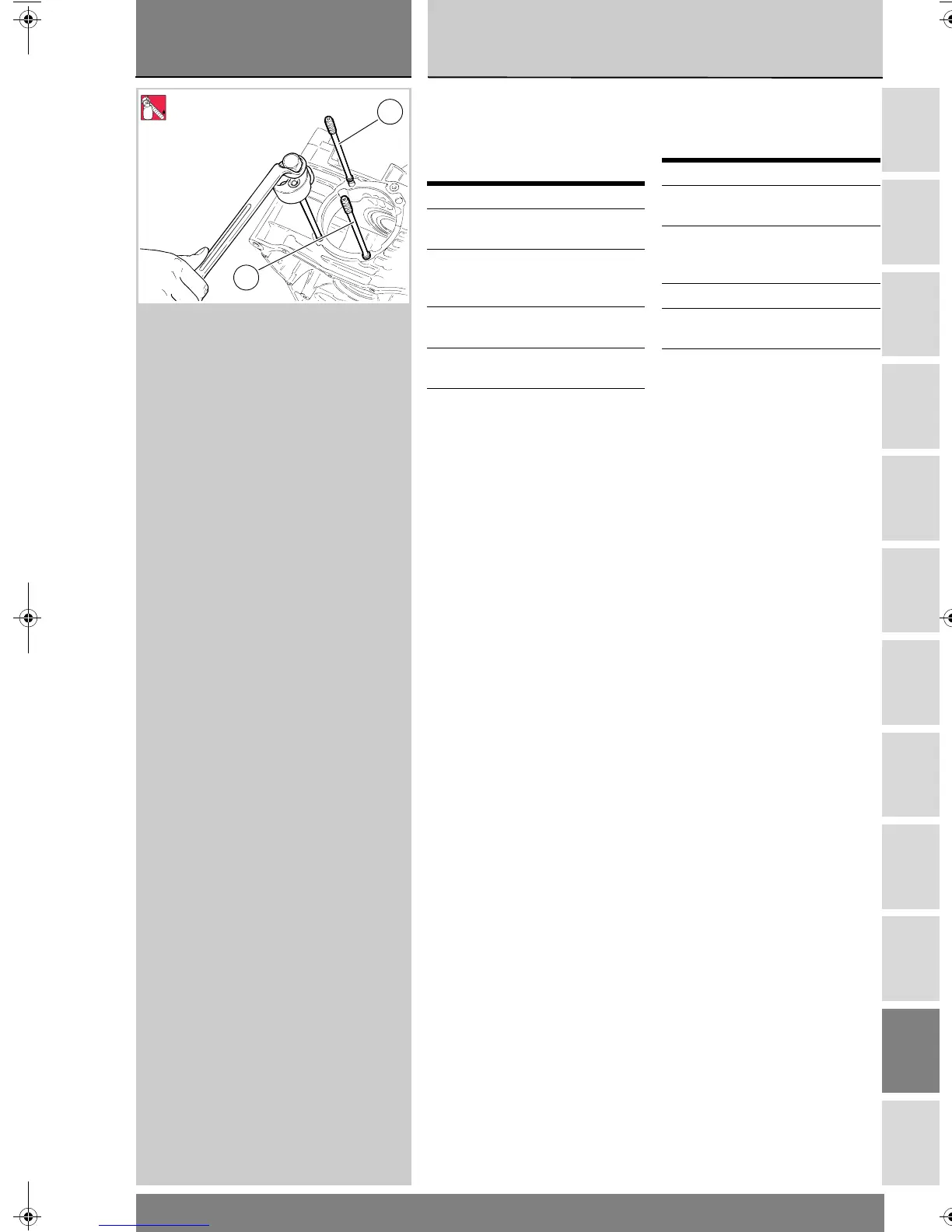

Procedere al montaggio dei prigionieri
(5) sui semicarter, applicando
bloccante sul filetto e serrandoli alla
coppia prescritta (Sez. C 3). Utilizzare
per l’operazione l’apposito attrezzo.
Operazioni Rif. Sez.
Rimontare i gruppi
cilindro-pistone
N 5
Rimontare il gruppo
teste completo e gli
organi distribuzione
N 4.2
Rimontare il filtro olio a
cartuccia
D 4
Rimontare l'impianto di
lubrificazione
N 2.1
Rimontare il motore dal
telaio
N 1
To refit stud bolts (5) on casing, apply
speed bond on threads and tighten to
the specified torque (Sect. C 3). To
this end use the suitable tool.
Operations See Sect.
Refit cylinder/piston
assembly
N 5
Refit complete head
assembly and timing
system parts
N 4.2
Refit oil cartridge filter D 4
Refit the lubrication
system
N 2.1
Install the engine to the
frame
N 1
5
5
LOCK
9
