Motore
Engine
sezione / section
N 9.3
155
edizione/edition 03-03

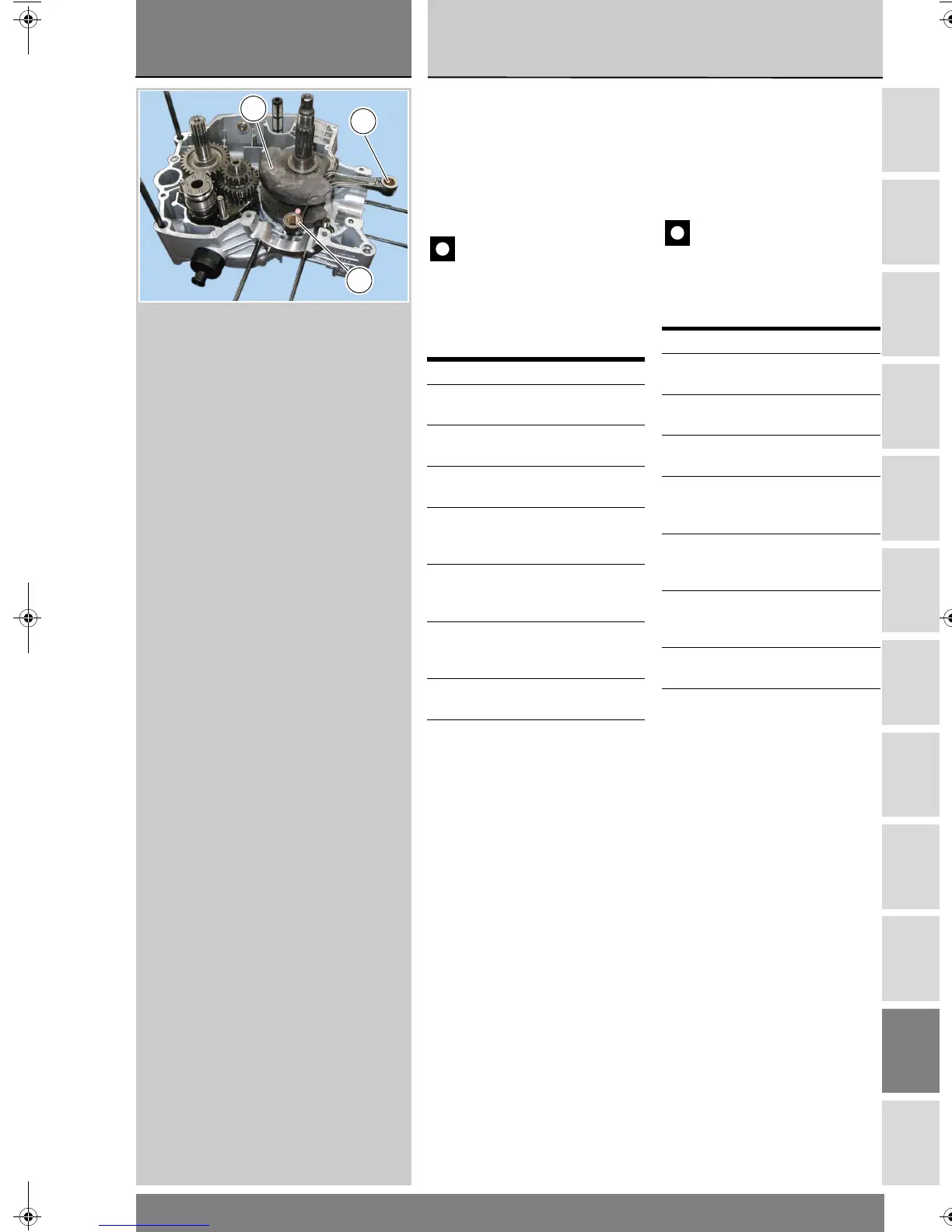

Rimontaggio gruppo
imbiellaggio
Inserire l’imbiellaggio completo (7) e
(2) all’interno del semicarter ed
eseguire la procedura di
spessorazione e chiusura semicarter
come descritto alla Sez. N 9.2.
Importante
Accertarsi che le bielle (2) siano
correttamente posizionate nelle
rispettive sedi dei cilindri. Un
posizionamento errato porterebbe
inevitabilmente alla riapertura dei
semicarter.
Operazioni Rif. Sez.
Rimontare il coperchio
lato frizione
N 6.2
Rimontare il gruppo
frizione completo
N 6.1
Rimontare il gruppo
avviamento motore
P 3
Rimontare il coperchio
lato alternatore e
l’alternatore completo
N 8
Rimontare il gruppo
cilindro/pistoni
completo
N 5
Rimontare il gruppo
teste completo e gli
organi distribuzione
N 4.2
Rimontare l'impianto di
lubrificazione
N 2.1
Installare il motore nel
telaio
N 1
Refitting the connecting
rod unit
Install the complete connecting rod
unit (7) and (2) inside casing, proceed
to shimming and close casings as
described in Sect. N 9.2.
Caution
Make sure that the connecting
rods (2) are correctly positioned in the
cylinders. Incorrect positioning will
inevitably lead to reopening of the
casing.
Operations See Sect.
Refit the clutch-side
cover
N 6.2
Refit the complete
clutch unit
N 6.1
Refit the engine ignition
system
P 3
Refit the generator-side
cover and the complete
generator
N 8
Refit the complete
cylinder / piston
assembly
N 5
Refit the complete
head unit with timing
system
N 4.2
Refit the lubrication
system
N 2.1
Refit engine to frame N 1
2
7
2
