Uso e manutenzione
Use and Maintenance operations
sezione / section
D 4
17
edizione/edition 03-03

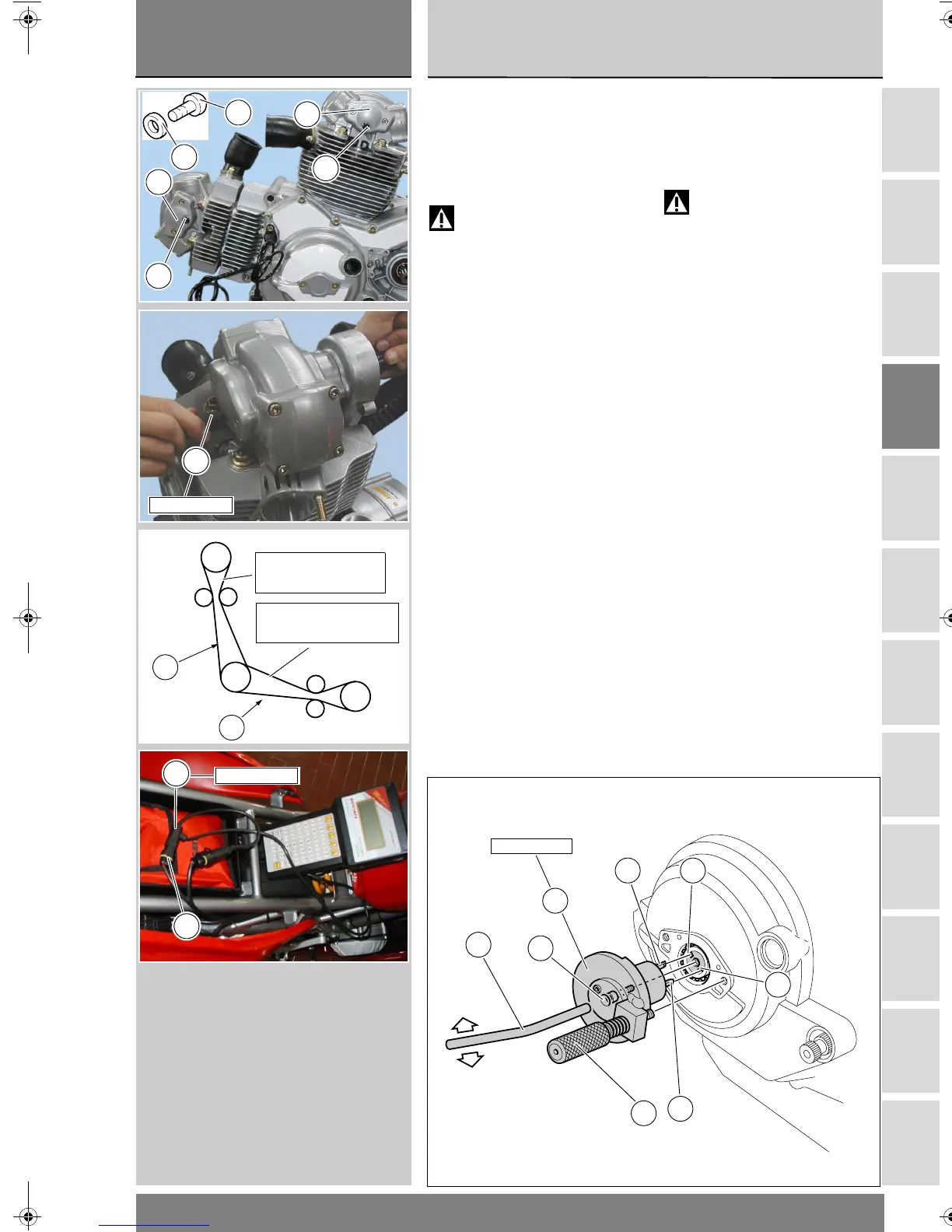

Rimuovere dal cappellotto laterale (8)
la vite (9) recuperando la rosetta (10).
Bloccare l’albero distribuzione di
entrambe le teste avvitando nel
cappellotto laterale (8) l’attrezzo (11).
Attenzione
Controllare il valore di
tensionamento sui bracci (12) e (13)
delle cinghie indicati in figura.
Collegare il cavo alimentazione (14)
del Mathesis alla presa di
alimentazione (15) del motoveicolo.
88713.2011
FE
F
E
G
7
H
L
Remove the side cap (8) and the
screw (9). Keep the washer (10).
Tighten the tool (11) into the side cap
(8) to lock both camshafts.
Warning
Check tension value on belt
sections (12) and (13) as shown in the
figure.
Connect the power lead (14) of the
Mathesis tester to the motorcycle
power outlet (15).
9
8
9
8
9
10
88713.2282
11
13
12
Cinghia verticale
Vertical belt
Cinghia orizzontale
Horizontal belt
15
514.1.034.1A
14
