LORCH ControlPro T-Series - Компоненты Прибора

Компонентыприбора
- 116 -
04.19909.1709.9-05

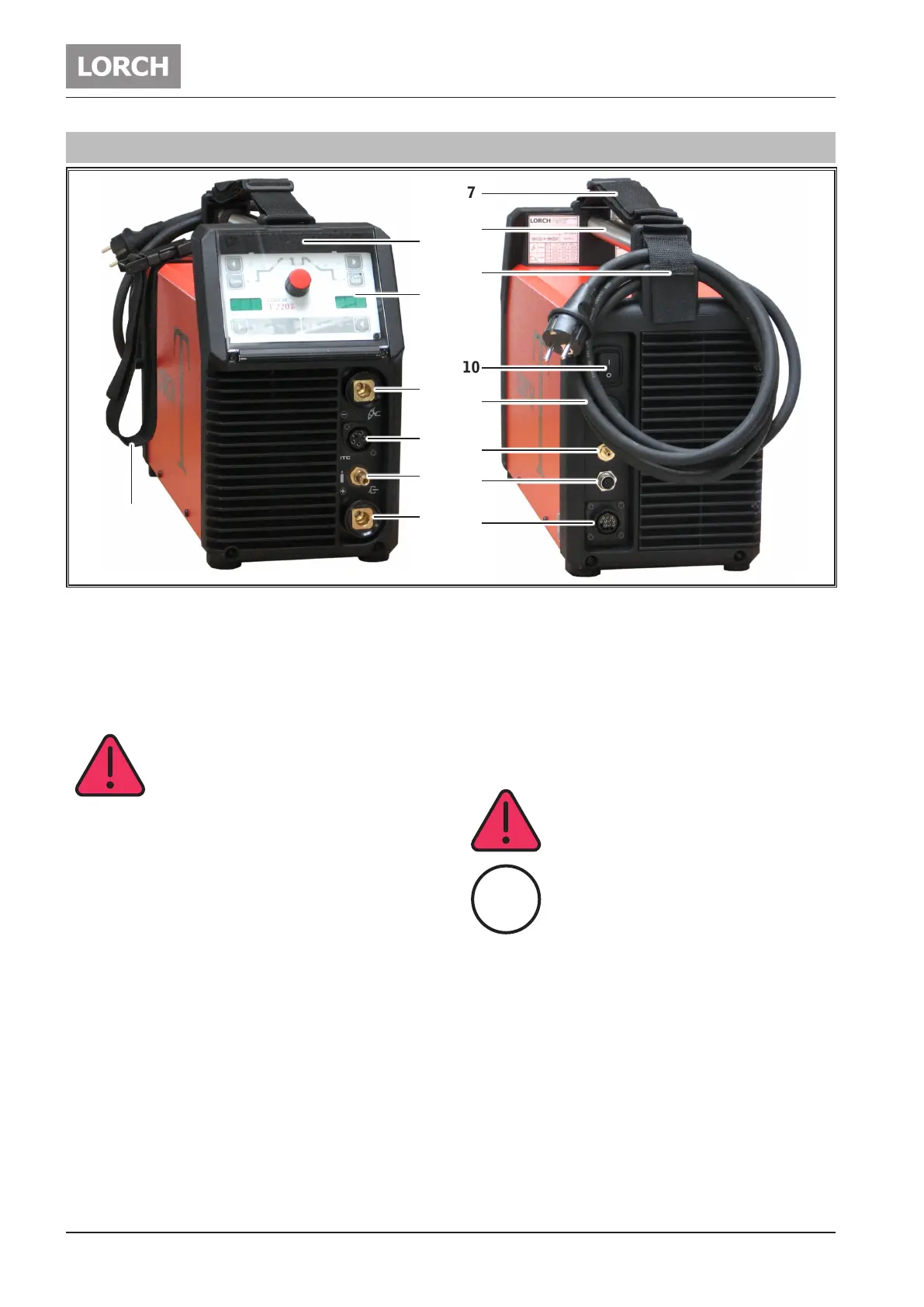

1 Компонентыприбора
2
3
4
5
6
1
15
10
11
12
13
14
7
8
9
1 Крышка панели управления
2 Панель управления
3 Соединительное гнездо (серии T DC) горелки/
электрододержателяпровода обрабатываемой
детали
3 Соединительное гнездо (серии T AC/DC) го-
релки/электрододержателя
На проводах соединительной втулки
имеется полное высокочастотное на-
пряжение зажигания.
ни в коем случае не подсоединяйте что-
либо иное, кроме разъема управления
ручной горелки.
4 Соединительное гнездо манипулятора горелки
5 Газовый разъем горелки
6 Соединительное гнездо (серии T DC) провода
обрабатываемой детали/электрододержателя
6 Соединительное гнездо (серии T AC/DC) про-
вода обрабатываемой детали
7 Ремень для переноски
8 Рукоятка (точка для транспортировки)
9 Фиксатор сетевого кабеля
10 Главный выключатель
11 Сетевой кабель
12 Подключение защитного газа
13 Соединительное гнездо LorchNet
14 Соединительное гнездо дистанционного регу-
лятора
15 Ремень для принадлежностей
Ремень для переноски слу-
жит исключительно для транс-
портировки одним человеком.
Некоторые изображенные или описан-
ные принадлежности не включены в
комплект поставки. Мы оставляем за со-
бой право на изменения.
