LORCH ControlPro T-Series User Manual

Zeichenerklärung
- 4 -
04.19909.1709.9-05

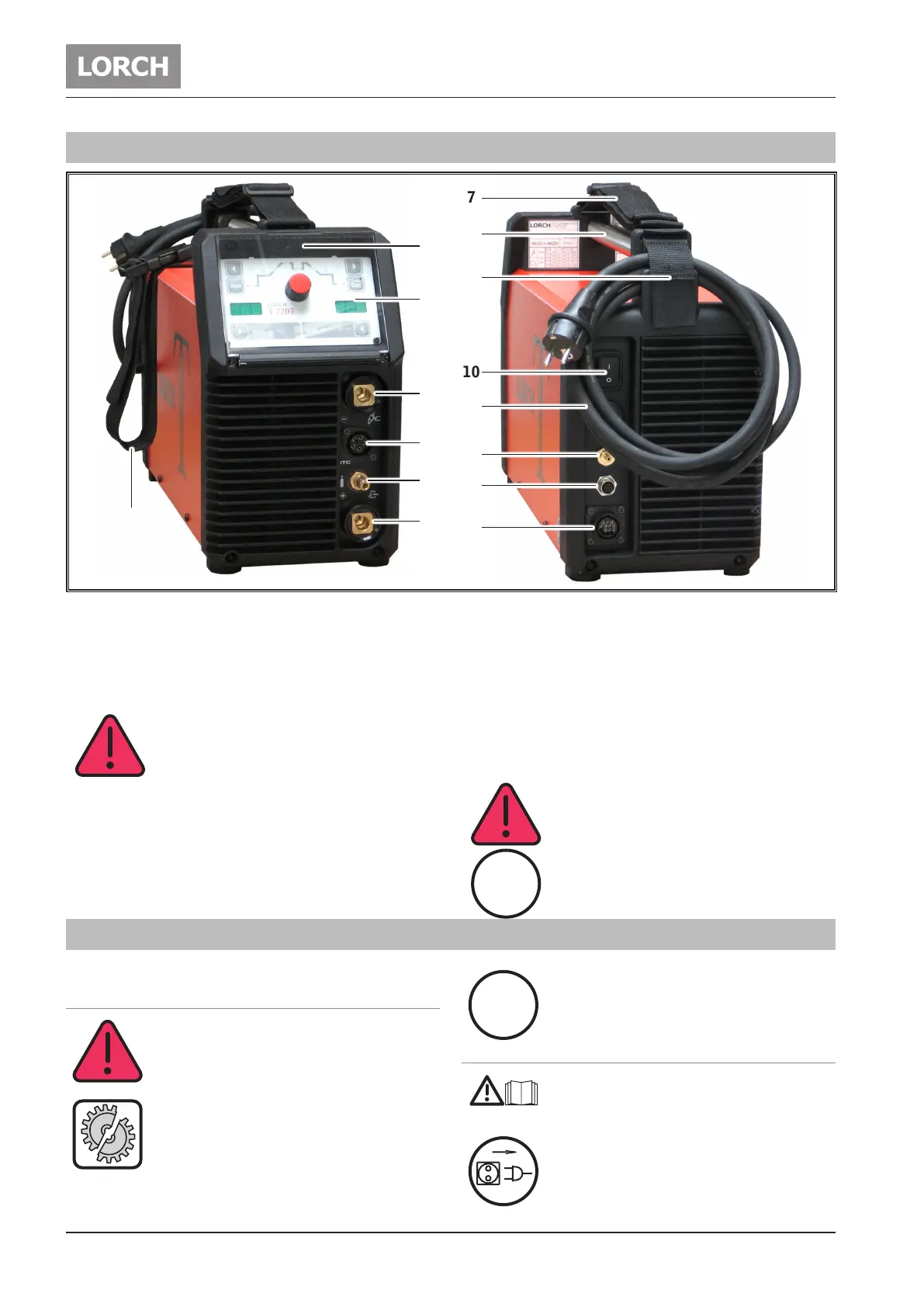

1 Geräteelemente
2
3
4
5
6
1
15
10
11
12
13
14
7
8
9
1 Abdeckung Bedienfeld
2 Bedienfeld
3 Anschlussbuchse (T-Serie DC) Brenner/Elektro-
denhalter/Werkstückleitung
3 Anschlussbuchse (T-Serie AC/DC) Brenner/Elekt-
rodenhalter
An den Leitungen der Anschlussbuchse
liegt die volle HF-Zündspannung an.
Niemals etwas anderes als den Steuerste-
cker des Hand-Brenners anschließen.
4 Anschlussbuchse Brennertaster
5 Gasanschluss Brenner
6 Anschlussbuchse (T-Serie DC) Werkstückleitung/
Elektrodenhalter
6 Anschlussbuchse (T-Serie AC/DC) Werkstücklei-
tung
7 Tragegurt
8 Handgriff (Verlastungspunkt)
9 Halter Netzkabel
10 Hauptschalter
11 Netzkabel
12 Anschluss Schutzgas
13 Anschlussbuchse LorchNet
14 Anschlussbuchse Fernregler
15 Zubehörgurt
Der Tragegurt dient ausschließlich dem
Transport durch eine Person.
Abgebildetes oder beschriebenes Zubehör
gehört teilweise nicht zum Lieferumfang.
Änderungen vorbehalten.
2 Zeichenerklärung
2.1 Bedeutung der Bildzeichen im
Bedienungshandbuch
Gefahr für Leib und Leben!
Bei Nichtbeachtung der Gefahrenhinweise
können leichte oder schwere Verletzungen
bis hin zum Tode die Folge sein.
Gefahr von Sachschäden!
Bei Nichtbeachtung der Gefahrenhinweise
können Schäden an Werkstücken, Werk-
zeugen und Einrichtungen die Folge sein.
Allgemeiner Hinweis!
Bezeichnet nützliche Informationen zu
Produkt und Ausrüstung.
2.2 Bedeutung der Bildzeichen am Gerät
Gefahr!
Benutzerinformation im Bedienungshand-
buch lesen.
Netzstecker ziehen!
Vor dem Öffnen des Gehäuses ist der
Netzstecker abzuziehen.
ii
i
i
