LORCH ControlPro T-Series User Manual

Prvkypřístroje
- 228 -
04.19909.1709.9-05

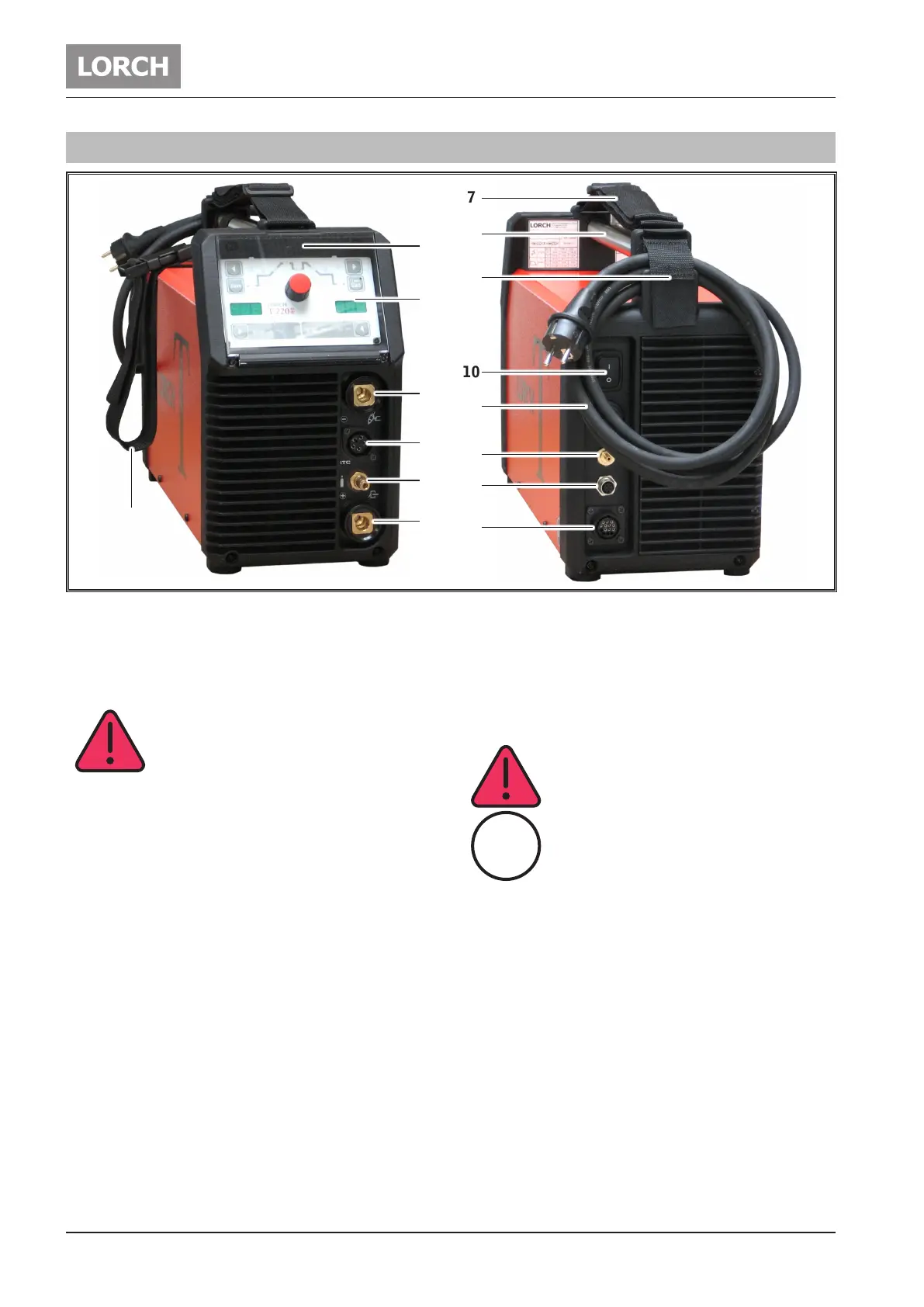

1 Prvkypřístroje
2
3
4
5
6
1
15
10
11
12
13
14
7
8
9
1 Kryt ovládacího panelu
2 Ovládací panel
3 Připojovací zdířka (Řada T DC) Hořák/Držák
elektrody/Vodič obráběného předmětu
3 Připojovací zdířka (Řada T AC/DC)
Hořák/Držák elektrody
Na vedeníc h připojovací zásuvky je pří-
tomno plné vysokofrekvenční zapalovací
napětí.
Nikdy nepřipojujte nic jiného než zástrčku
ovládání ručního hořáku.
4 Připojovací krabice tlačítek hořáku
5 Plynová přípojka hořáku
6 Připojovací zdířka (Řada T DC)
Vodič obráběného předmětu/Držák elektrody
6 Připojovací zdířka (Řada T AC/DC)
Vodič obráběného předmětu
7 Přenosný popruh
8 Rukojet’ (bod zvedání)
9 Držák sít’ového kabelu
10 Hlavní vypínač
11 Sít’ový kabel
12 Přípojka ochranné atmosféry
13 Připojovací krabice LorchNet
14 Připojovací krabice dálkového ovládání
15 Přídavný popruh
Popruhsloužívýhradněkpřepravějed-
nou osobou
Zobrazené nebo popsané příslušenství
částečně nepatří k rozsahu dodávky. Změ-
na vyhrazena.
