12.5 Aperçu:Raccordementdel’électrodeetdutorche
3
6
Série T CC
Série T
CA/CC

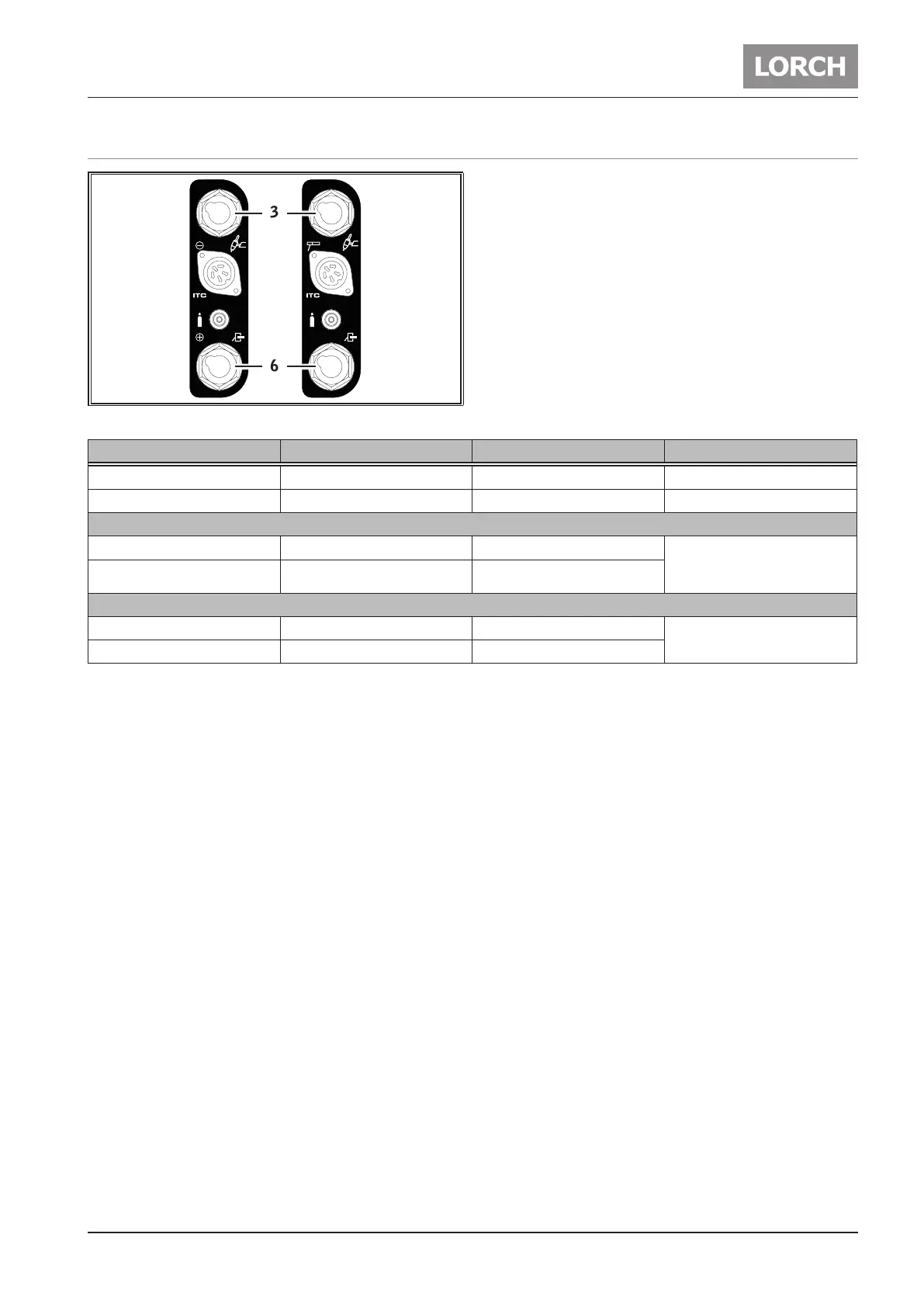

Abb. 7: Raccordement de l’électrode et du torche
Mode de fonctionnement Connecteur 3 (en haut) Connecteur 6 (en bas) Remarque
TIG DC Torche Câble de la pièce
TIG AC Torche Câble de la pièce
SérieTDCControlPro
Electrode pôle positif Câble de la pièce Porte-électrode La polarité est dénie par le
raccordement du porte-élec-
trode et du câble de la pièce.
Electrode pôle négatif Porte-électrode Câble de la pièce
SérieTAC/DCControlPro
Electrode pôle positif Porte-électrode Câble de la pièce La polarité est commutée sur
le panneau de commande
Electrode pôle négatif Porte-électrode Câble de la pièce
Tab. 1: Tableau des connexions
