Antes de la puesta en marcha
- 67 -
04.19 909.1709.9-05

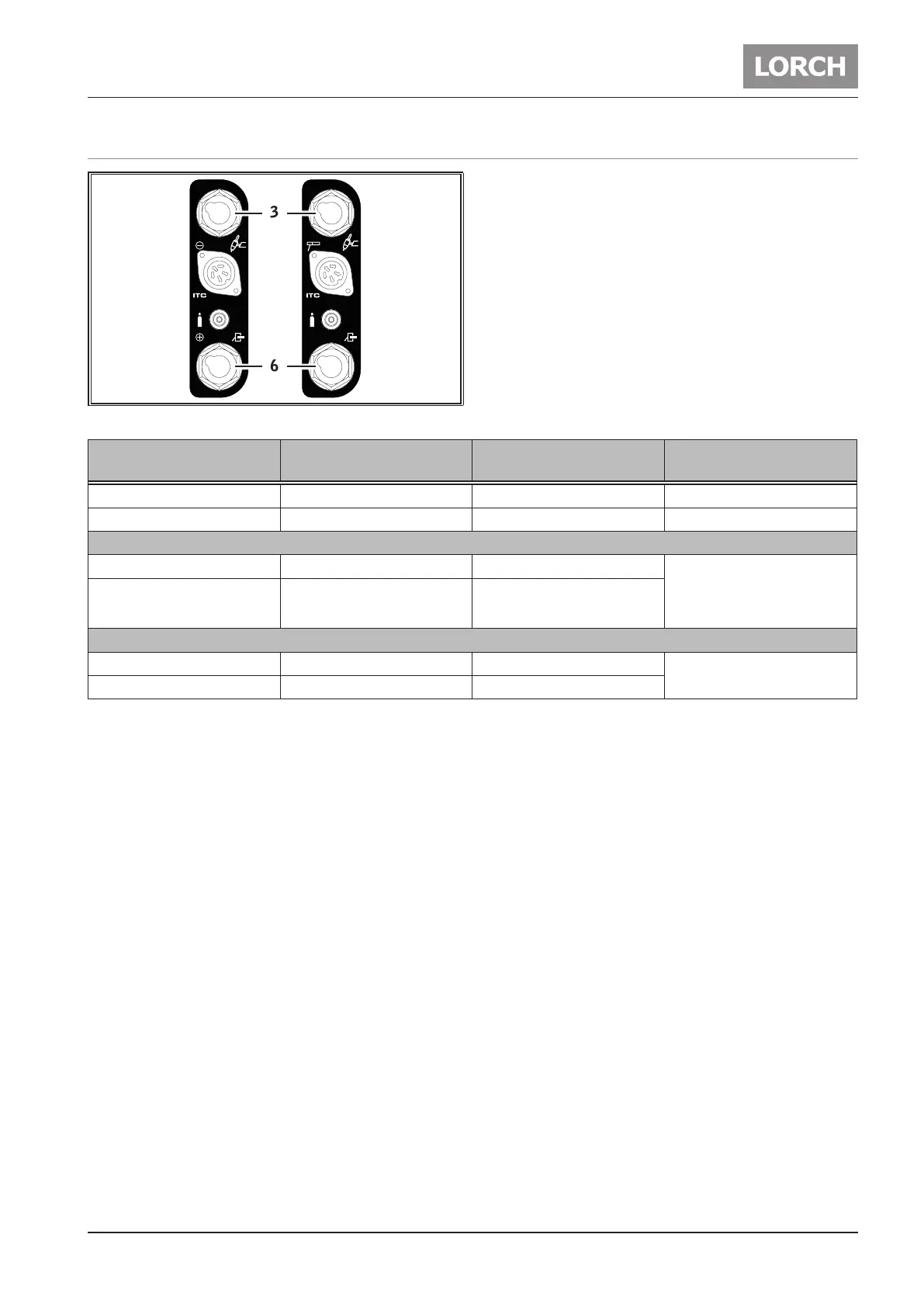

12.5 Vista general: Conexión de la antorcha y el electrodo
3
6
Serie T DC
Serie T
AC/DC
Abb. 7: Conexión de la antorcha y el electrodo
Modo de operación
Enchufe de conexión 3
(arriba)
Enchufe de conexión 6
(abajo)
Observación
TIG DC Antorcha Cable de la pieza a soldar
TIG AC Antorcha Cable de la pieza a soldar
Serie T DC ControlPro
Polo positivo de electrodo Cable de la pieza a soldar Portaelectrodos
La polaridad se determina
mediante la conexión del
portaelectrodos y el cable de
la pieza a soldar
Polo negativo de electrodo Portaelectrodos Cable de la pieza a soldar
Serie T AC/DC ControlPro
Polo positivo de electrodo Portaelectrodos Cable de la pieza a soldar La polaridad se cambia en el
panel del mando
Polo negativo de electrodo Portaelectrodos Cable de la pieza a soldar
Tab. 1: Tabla de conexiones
