Antes de la puesta en marcha
- 66 -
04.19909.1709.9-05
No desmonte ni el portatoberas 63 ni la to-
bera 64.
Si desea equipar la antorcha con un diá-
metro de electrodo diferente deberá tener
en cuenta lo siguiente.
 El manguito de sujeción 62, el portatoberas 63 y el
electrodo 60 deben tener el mismo diámetro.
 La tobera 64 debe adaptarse al diámetro del elec-
trodo.
Conexión del cable de la pieza a soldar
 Conecte el cable de la pieza a soldar al enchufe de
conexión correspondiente 6 y asegure el cable con
un giro a la derecha.
Fijación de la pinza de masa

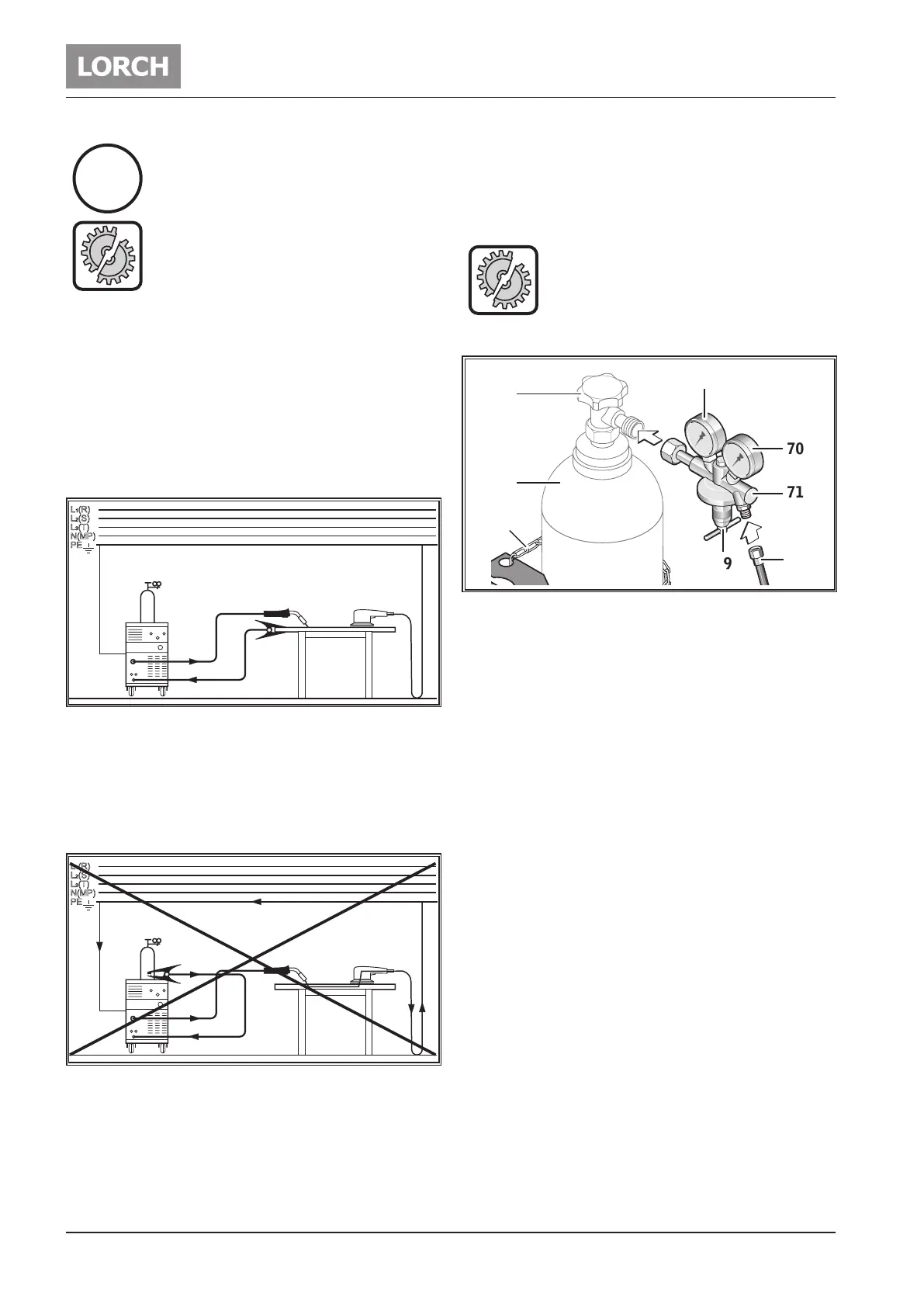

Abb. 4: Fijación de la pinza de masa - Correcto!
 Fije la pinza de masa lo más cerca posible del punto
de soldadura para evitar que la corriente de soldar
retorne a través de las piezas de la maquinaria, el
rodamiento de bolas o las conexiones eléctricas.
 Conecte la pinza de masa al banco de soldadura o
la pieza a soldar.
Abb. 5: Fijación de la pinza de masa - Incorrecto!
 No coloque la pinza de masa sobre la instalación de
soldadura ni la botella de gas, ya que la corriente de
soldar será guiada a través de las conexiones de los
conductores protectores.
Conexión del suministro de corriente
El aparato puede conectarse tanto a la red eléctrica
como a un generador.
 Conecte el enchufe de red a la toma correspondien-
te.
Tanto el voltaje de red como la tolerancia y
el fusible deberán cumplir los datos técni-
cos. (véase Datos técnicos)
Conexión de la botella de gas protector
68
69
66
65
67
72
71
70
Abb. 6: Botella de gas protector
 Asegure la botella de gas protector 66, p. ej. con una
cadena de seguridad 67.
 Abra varias veces seguidas durante un breve espa-
cio de tiempo la válvula de la botella de gas 65 para
que las partículas de suciedad que hayan podido de-
positarse, salgan despedidas.
 Conecte el manorreductor 71 a la botella de gas pro-
tector 66.
 Ajuste la manguera de gas protector 72 al manorre-
ductor 71 y abra la botella de gas protector 66.
 Pulse la tecla “Test de gas” 59 y ajuste la cantidad
de gas mediante el tornillo de ajuste 69 del mano-
rreductor.
9 La cantidad de gas aparecerá indicada en el indica-
dor volumétrico 70.
Fórmulapráctica:
Tamaño de la tobera de gas = Litro/min.
9 El contenido de la botella aparecerá indicado en el
manómetro de volumen 68.
