LORCH ControlPro T-Series - Ligação da Tocha E Do Eléctrodo

Antes de colocar em funcionamento
- 179 -
04.19 909.1709.9-05
12.5 Ligaçãodatochaedoeléctrodo
3
6
T-Serie DC
T-Serie
AC/DC

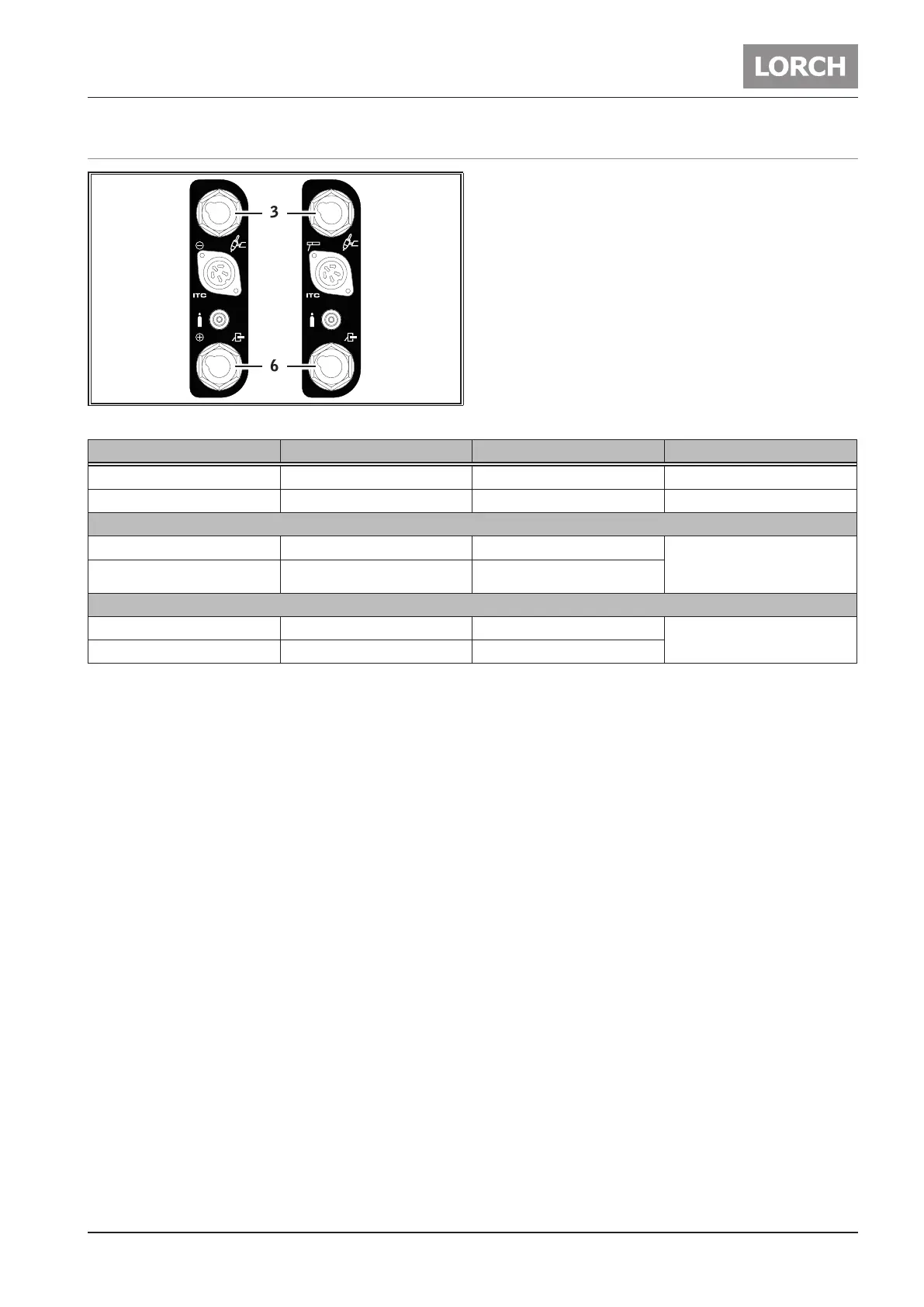

Abb. 7: Ligação da tocha e do eléctrodo
Modo Ligação 3 (acima) Ligação 6 (abaixo) Notas
TIG DC Tocha Guia
TIG AC Tocha Guia
T-Serie DC ControlPro
Eléctrodo terminal positivo Guia Porta eléctrodo A polaridade é determinada
pela ligação entre o porta
eléctrodo e a guia
Eléctrodo pólo negativo Porta eléctrodo Guia
T-Serie AC/DC ControlPro
Eléctrodo terminal positivo Porta eléctrodo Guia A polaridade é alterada no
painel de controlo
Eléctrodo pólo negativo Porta eléctrodo Guia
Tab. 1: Tabela de ligação
