Panneau de commande
- 208 -
04.19909.1709.9-05
13 Panneau de commande
VRDVRD
32 37 38 39 40 41 42 43 45 34 46 47
1
48 49 50 51 33
57
59
52
35
53
2021222324252628
1
29
1
30
1
3127
58
56
55
36
54
B A
C

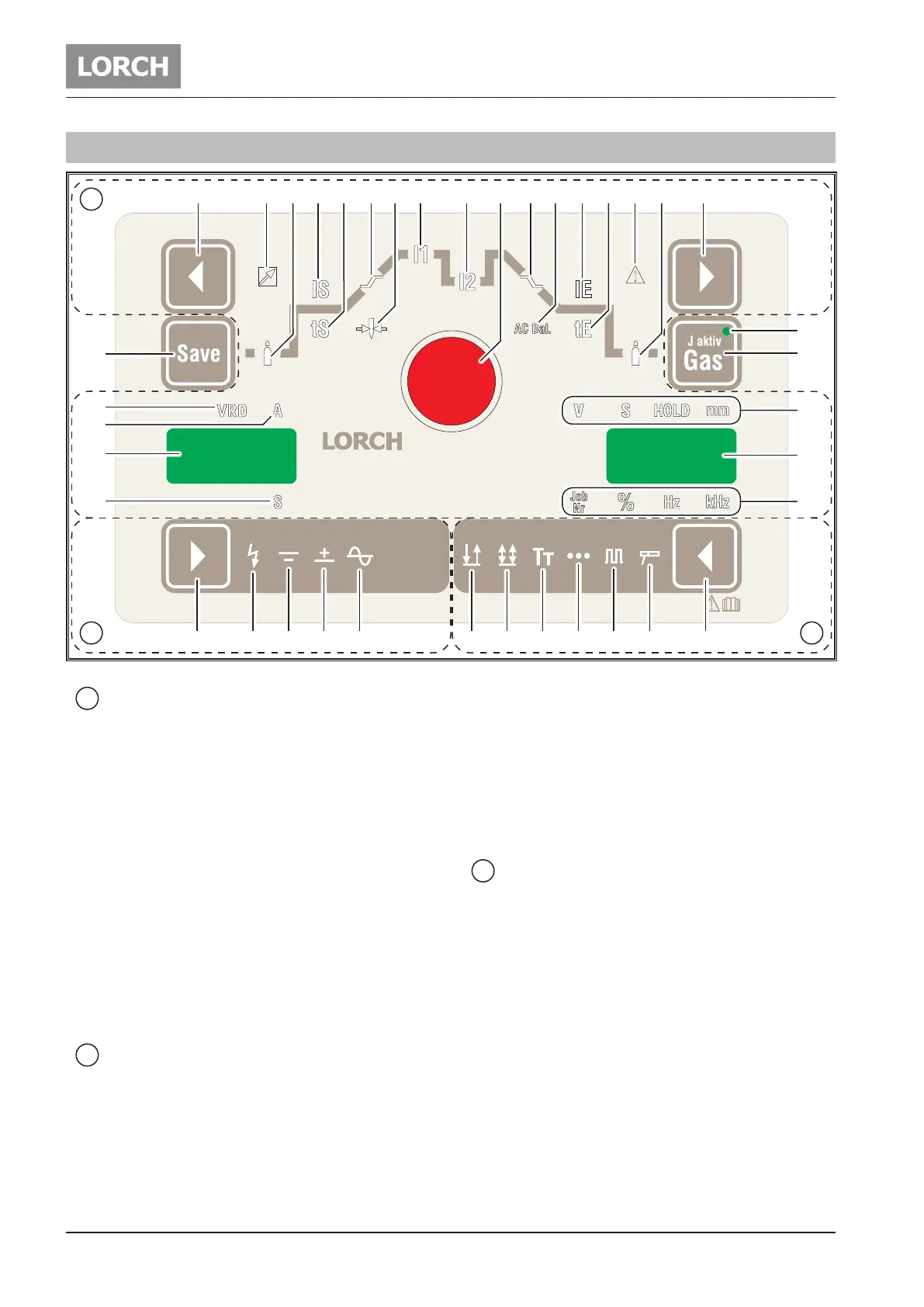

Abb. 8: Panneau de commande Série T CA/CC ControlPro
A
Mode de fonctionnement
20 Le bouton Mode de fonctionnement
sert à sélectionner le mode de fonctionnement.
21 La DEL Electrode
s’allume lorsque le mode Electrode est sélec-
tionné.
22 La DEL Impulsions
s’allume lorsque le mode Impulsions est sélec-
tionné.
23 La DEL Pointer
s’allume lorsque le mode Pointer est sélectionné.
24 La DEL Tiptronic
s’allume lorsque le mode Tiptronic est sélec-
tionné.
25 La DEL Cycle à 4 temps s’allume lorsque le mode
Cycle à 4 temps est sélectionné.
26 La DEL Cycle à 2 temps s’allume lorsque le mode
Cycle à 2 temps est sélectionné.
B
Type de courant
27 Le bouton Type de courant
sert à sélectionner le type de courant de soudage
DC, AC avec ou sans amorçage HF et MACS.
28
1
La DEL Courant alternatif (AC)
s’allume lorsque le procédé de soudage AC est
sélectionné.
1)
Uniquement CA/CC
29
1
La DEL Courant continu +
s’allume lorsque le mode DC + (polarité positive
sur le connecteur) 3 est sélectionné
30
1
La DEL Courant continu - s’allume lorsque le
mode DC - (polarité négative sur le connecteur) 3
est sélectionné.
31 La DEL HF
s’allume lorsque la fonction HF, pour un amor-
çage sans contact est sélectionnée.
C
Paramètres de soudage
32 Le bouton de sélection à gauche
sert à sélectionner les différents paramètres de
soudage.
33 Le bouton de sélection à droite
sert à sélectionner les différents paramètres de
soudage.
34 Le bouton rotatif
sert au réglage des paramètres de soudage.
35 L’afchage à 7 segments
sert à la représentation des paramètres de sou-
dage et au n° de tâche (Job Nr) Tiptronic
36 L’afchage à 7 segments
sert à la représentation des codes de paramètres
et des paramètres de soudage Ampères ou
Secondes.
