Avant la mise en service
- 205 -
04.19 909.1709.9-05
12.3 Procédédesoudageàlabaguette
Raccordement du câble de soudage à la
baguette
 Raccorder le câble de soudage à la baguette au
connecteur Moins 3 ou Plus 6 et verrouiller le câble
en le tournant vers la droite.
Respectez les indications du fabricant de
baguettes.
Raccordement du câble de la pièce
 Raccorder le câble de la pièce au connecteur libre
Moins 3 ou Plus 6 et verrouiller le câble en le tournant
vers la droite.

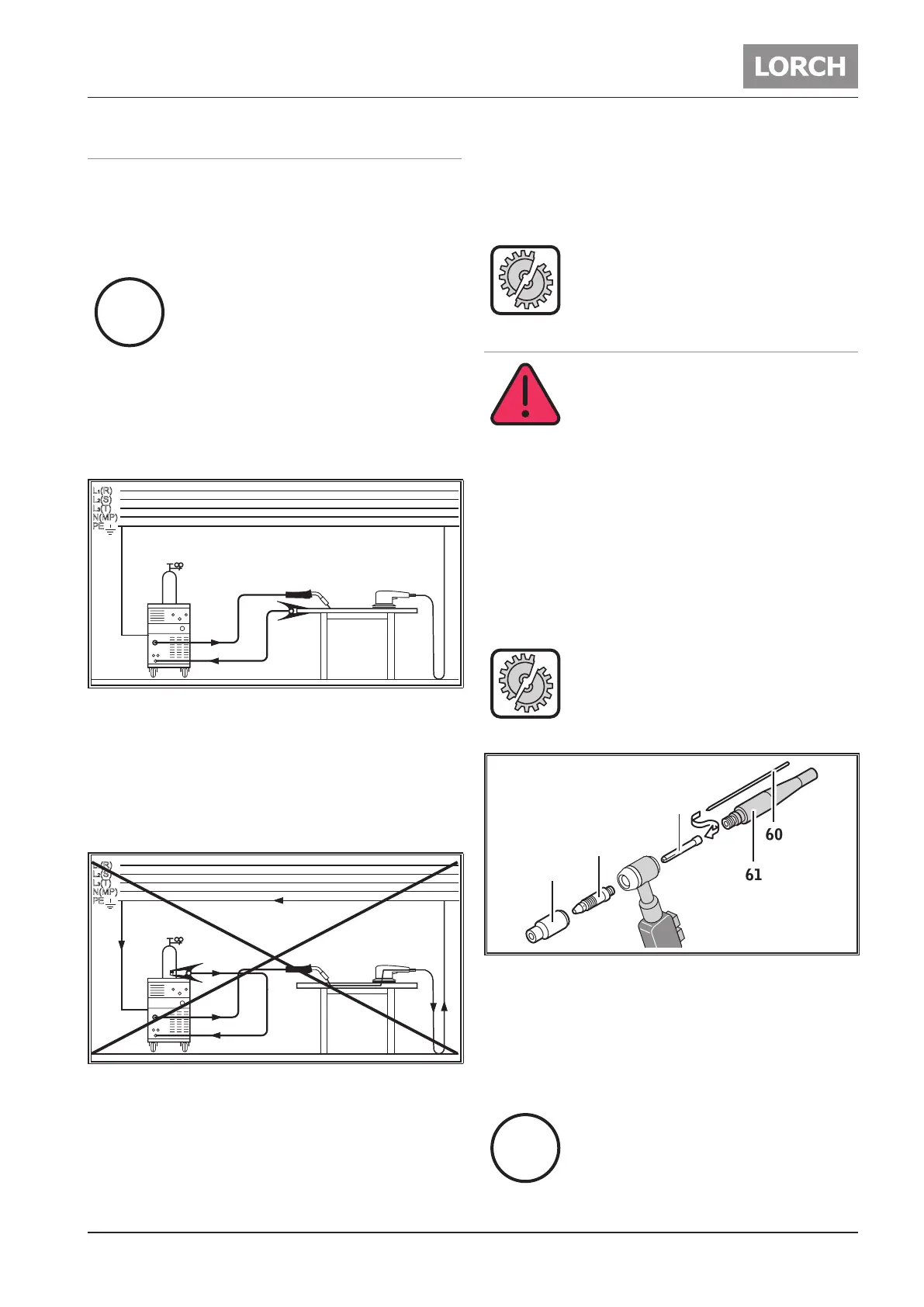

Fixation de la borne de terre
Abb. 1: Fixation de la borne de terre - Correct!
 Fixer la borne de terre à proximité immédiate de
l’emplacement de soudage pour que le courant de
soudage ne puisse pas chercher de lui-même son
chemin de retour via les pièces de machine, les rou-
lements à billes ou les circuits électriques.
 Fixer la borne de terre à la table de soudage ou à la
pièce.
Abb. 2: Fixation de la borne de terre - Incorrect!
 Ne pas poser la borne de terre sur le dispositif de
soudage ou sur la bouteille de gaz, sinon le courant
de soudage passe par les conducteurs de protection
et détruit ceux-ci.
Raccordement de la ligne d’alimentation secteur
L’appareil est conçu pour fonctionner sur le secteur ou
sur un groupe électrogène.
 Encher le connecteur secteur dans la prise prévue
à cet effet.
La tension secteur et la tolérance ainsi que
la protection par fusibles doivent corres-
pondre aux caractéristiques techniques.
(voir caractéristiques techniques)
12.4 ProcédédesoudageTIG
Risquedechocélectrique!
Lors de la fonction amorçage HF (31),
il y a dans le torche une haute tension
d’amorçage.
Ne jamais toucher le soudage à la baguette
ou la partie conductrice de la tension de
soudage lorsque l’appareil est sous ten-
sion.
Raccordement du torche
 Raccorder le torche au connecteur 3 et le verrouiller
en le tournant vers la droite.
 Relier le tuyau de gaz du torche au raccord de gaz 5.
 Raccorder la che du câble de commande du torche
au connecteur du bouton torche 4.
Sur le connecteur du bouton torche 4 il faut
raccorder exclusivement le câble de com-
mande d’un torche.
Miseenplacedel’électrode
60
61
62
63
64
Abb. 3: Torche
 Dévisser le capuchon de serrage 61.
 Retirer l’électrode 60 de la douille de serrage 62.
 Meuler l’électrode 60.
 Glisser l’électrode 60 dans la douille de serrage 62.
 Mettre en place l’électrode 60 dans le torche et visser
le capuchon de serrage 61.
Ne pas démonter le boîtier de la douille de
serrage 63 et la buse de gaz 64.
i
i
i
i
