Conceitosbásicosdasoldadura
- 190 -
04.19909.1709.9-05
15 Conceitosbásicosdasoldadura
15.1 Soldaduracomeléctrodo
Na famosa soldadura manual com eléctrodo empregam-
-se eléctrodos revestidos. O revestimento do eléctrodo
é queimado durante o processo de soldadura da alma
do eléctrodo. Isto liberta o gás de protecção. Para além
disso, o revestimento queimado compensa a perda de
partículas de liga destruídas no banho de fusão. Por
cima do cordão de soldadura forma-se uma camada de
escória, a qual protege o cordão em arrefecimento do ar
ambiente.
Os revestimentos dos eléctrodos distinguem-se por es-
pessura e por tipo, ou seja, a sua composição química.
Disso resultam características distintas de soldadura
e, portanto, aplicações diferentes para os eléctrodos. A
classicação e designação das varas de eléctrodos é
regulamentada na DIN EN 499 (antigamente DIN 1913).

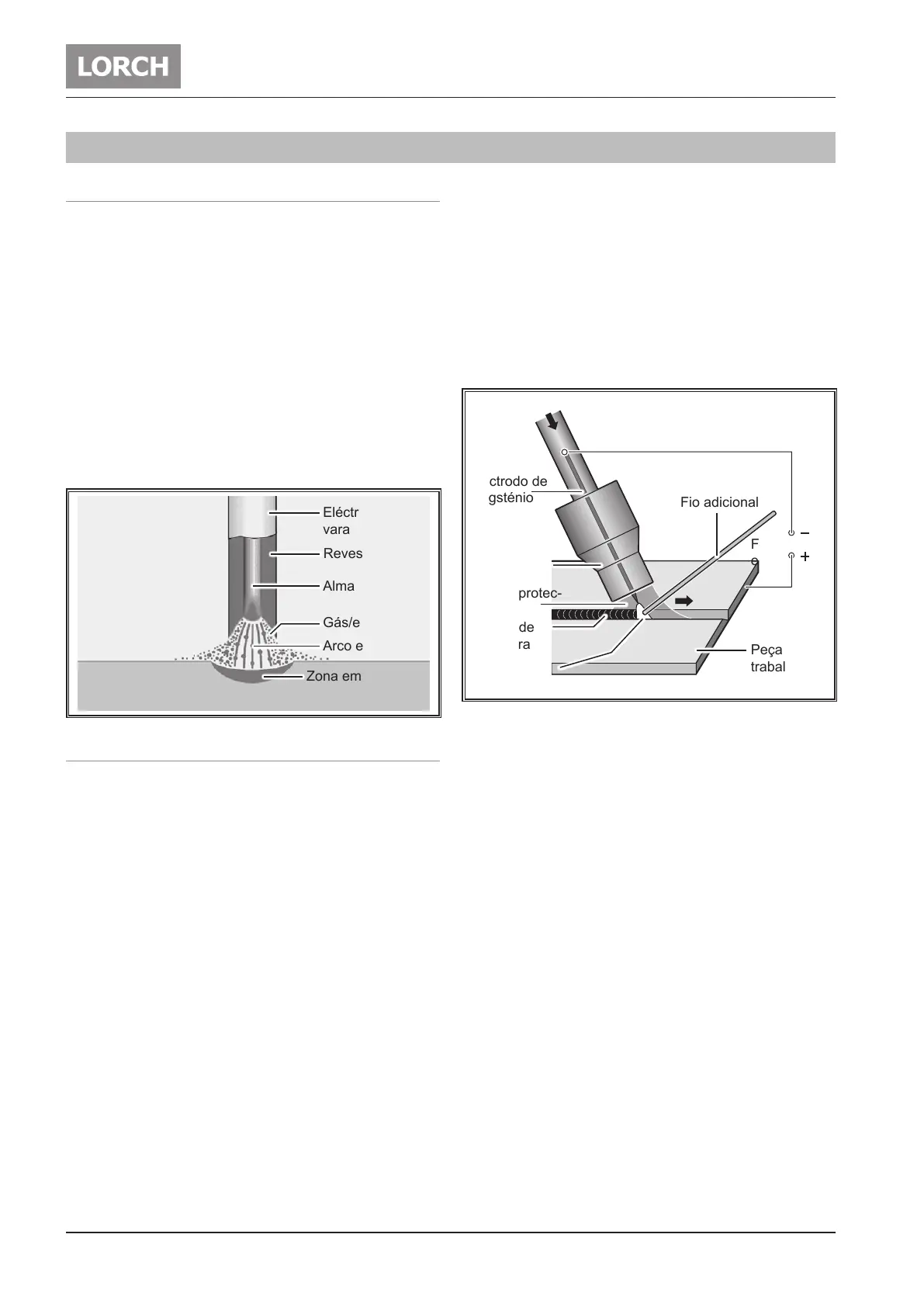

Eléctrodo de
vara
Arco eléctrico
Revestimento
Alma
Gás/escória
Zona em fusão
Material base
15.2 Soldadura TIG
O processo de soldadura TIG é um processo universal
proporcionando ligações soldadas de elevada qualida-
de.
No caso da soldadura TIG, o eléctrodo é constituído por
tungsténio, o qual não é consumido, sendo ainda utiliza-
dos gases inertes (TIG) como gás de protecção No in-
glês fala-se de soldadura TIG („Tungsten“ = tungsténio).
Gases inertes são quimicamente neutros e não entram
em reacção com o material a soldar. Gases inertes são,
p.ex., árgon e hélio e as suas misturas. Normalmente
é utilizado árgon puro (99,9% Ar). O gás de soldadura
deve estar seco. A classicação dos gases de soldadura
pode ser encontrada na DIN 32 526.
Princípio do processo de soldadura TIG
Um eléctrodo de tungsténio, o qual não é consumido, é
inserido na manga de aperto de uma tocha com arrefeci-
mento de água ou de gás. Entre o eléctrodo de tungsté-
nio e a peça de trabalho forma-se um arco eléctrico en-
volvido por uma atmosfera inerte de gás de protecção. O
eléctrodo de tungsténio é portanto apenas o suporte do
arco eléctrico. O arco eléctrico funde um ponto na peça
de trabalho formando um banho de fusão. O bico de gás
liberta o gás de protecção. Este protege o eléctrodo de
tungsténio, o arco eléctrico e o banho de fusão do ar
ambiente. Isto permite evitar uma oxidação indesejada.
Portanto, más resultados de soldadura também podem
ser causados por deciências na alimentação de gás.
Se houver necessidade de material de adição, este é in-
troduzido de forma manual com uma vareta semelhante
aos da soldadura à gás, ou de forma mecânica através
de um desbobinador de o. Neste caso, o o adicional
deve ser da mesma liga ou ter uma liga mais rica que o
material base. Cordões de rebordo e em cantos podem
ser facilmente criados sem o adicional.
Gás de protecção
Eléctrodo de
tungsténio
Bico de gás
Gás de protec-
ção
Cordão de
soldadura
Peça de
trabalho
Fonte de
energia
Arco eléctrico
Fio adicional
Tipicamente é possível utilizar corrente contínua (CC)
ou corrente alterna (CA) para a soldadura TIG. O tipo
de corrente e a sua polarização depende do material a
soldar.
Aço não ligado ou de liga baixa, aço de liga elevada e
cobre, bem como titânio e tântalo são soldados com cor-
rente contínua, sendo o eléctrodo colocado no pólo ne-
gativo, devido à sua maior resistência de carga.
Na soldadura de alumínio e magnésio, bem como das
suas ligas, é empregue corrente alterna, para rasgar a
camada resistente de óxidos, a qual é formada por cima
do banho de fusão ou sobre o material base. Se, por
ventura, faltar esta camada de óxidos, p.ex. devido a
soldadura no mesmo ponto durante algum tempo, o arco
eléctrico pode tornar-se instável e romper.
Aspectodapontadoeléctrodo
Por regra, os eléctrodos devem ser sempre polidos no
sentido longitudinal, visto que riscos no sentido transver-
sal provocam um arco eléctrico irregular.
