Передвводомвэксплуатацию
- 121 -
04.19 909.1709.9-05
12.3 Методсваркиэлектродом
Подключениесварочногокабеляэлектрода
 Подключите сварочный кабель элетрода к отри-
цательному контакту соединительного гнезда 3
или положительному контакту 6 и зафиксируйте
кабель, повернув его вправо.
Соблюдайте указания производителя
электродов.
Подключение кабеля для заземления об-
рабатываемойдетали
 Подключите кабель обрабатываемой детали к
свободному отрицательному 3 или положитель-
ному контакту 6 соединительного гнезда и зафик-
сируйте кабель, повернув его вправо.
Закрепитеклеммудлязаземления

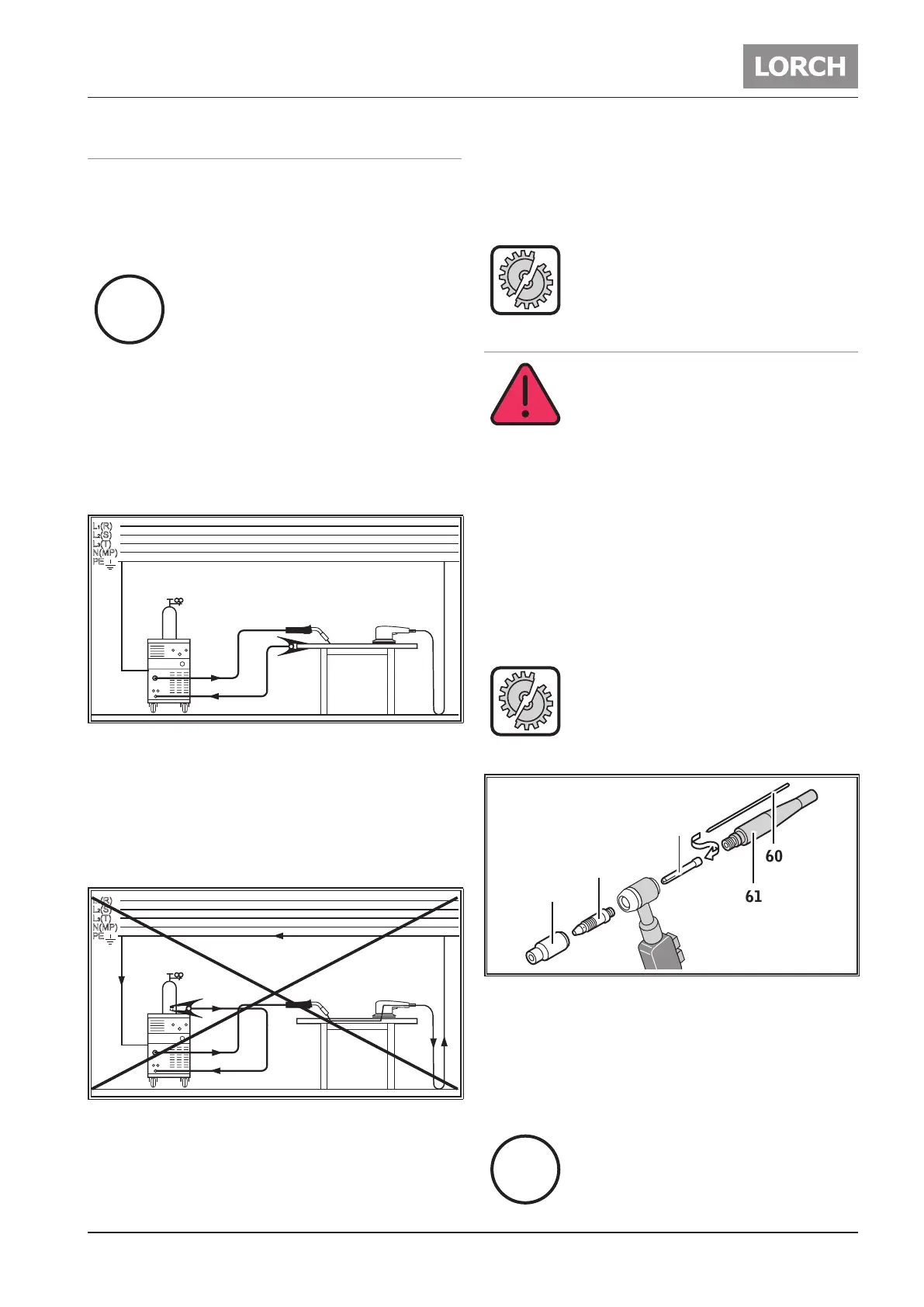

Abb. 1: Закрепите клемму для заземления -Правильно!
 Закрепите зажим для заземления в непосред-
ственной близости от сварочного стола, чтобы
сварочный ток не мог сам найти обратный путь
через детали машины, шарикоподшипники или
электрические схемы.
 Прочно подключите клемму для заземления к
сварочному столу или обрабатываемой детали.
Abb. 2: Закрепите клемму для заземления -Неправильно!
 Не кладите клемму для заземления на сварочную
установку либо газовый баллон, поскольку в против-
ном случае сварочный ток проходит по соединению
защитного провода, что приводит к его разрушению .
Подключениеэлектропитания
Аппарат подходит для эксплуатации от электросети,
а также от генератора тока.
 Вставьте сетевой штекер в предусмотренную для
этого штепсельную розетку.
Сетевое напряжение и допуск, а также
защита предохранителем должны соот-
ветствовать техническим характеристи-
кам. (см. Технические характеристики)
12.4 МетодсваркиWIG
Опасностьэлектрошока!
В случае выбора функции «ВЧпод-
жиг» (31) нагорелку подается высо-
коенапряжениеподжига.
Никогда не прикасайтесь к сварочным
электродам или токопроводящим эле-
ментам, если аппарат включен.
Подключениегорелки
 Подключите горелку к гнезду 3 и зафиксируйте ее
поворотом вправо.
 Подключите газопровод горелки к газовому разъ-
ему 5.
 Вставьте штекерный разъем управляющего про-
вода горелки в соединительное гнездо выключа-
теля горелки 4.
К гнезду выключателя горелки 4 можно
подключать только управляющий про-
вод горелки.
Установкаэлектрода
60
61
62
63
64
Abb. 3: Горелка
 Открутите зажимной колпачок 61.
 Извлеките электрод 60 из зажимной втулки 62.
 Заточите электрод 60.
 Вставьте электрод 60 в зажимную втулку 62.
 Установите электрод 60 в горелку и закрутите за-
жимной колпачок 61.
Не разрешается демонтировать корпус
зажимной втулки 63 и газовое сопло 64.
i
i
i
i
