Ovládacípanel
- 236 -
04.19909.1709.9-05
13 Ovládacípanel
32 37 38 39 40 41 42 43 45 34 46 47
1
48 49 50 51 33
57
59
52
35
53
2021222324252628
1
29
1
30
1
3127
58
56
55
36
54
B A
C

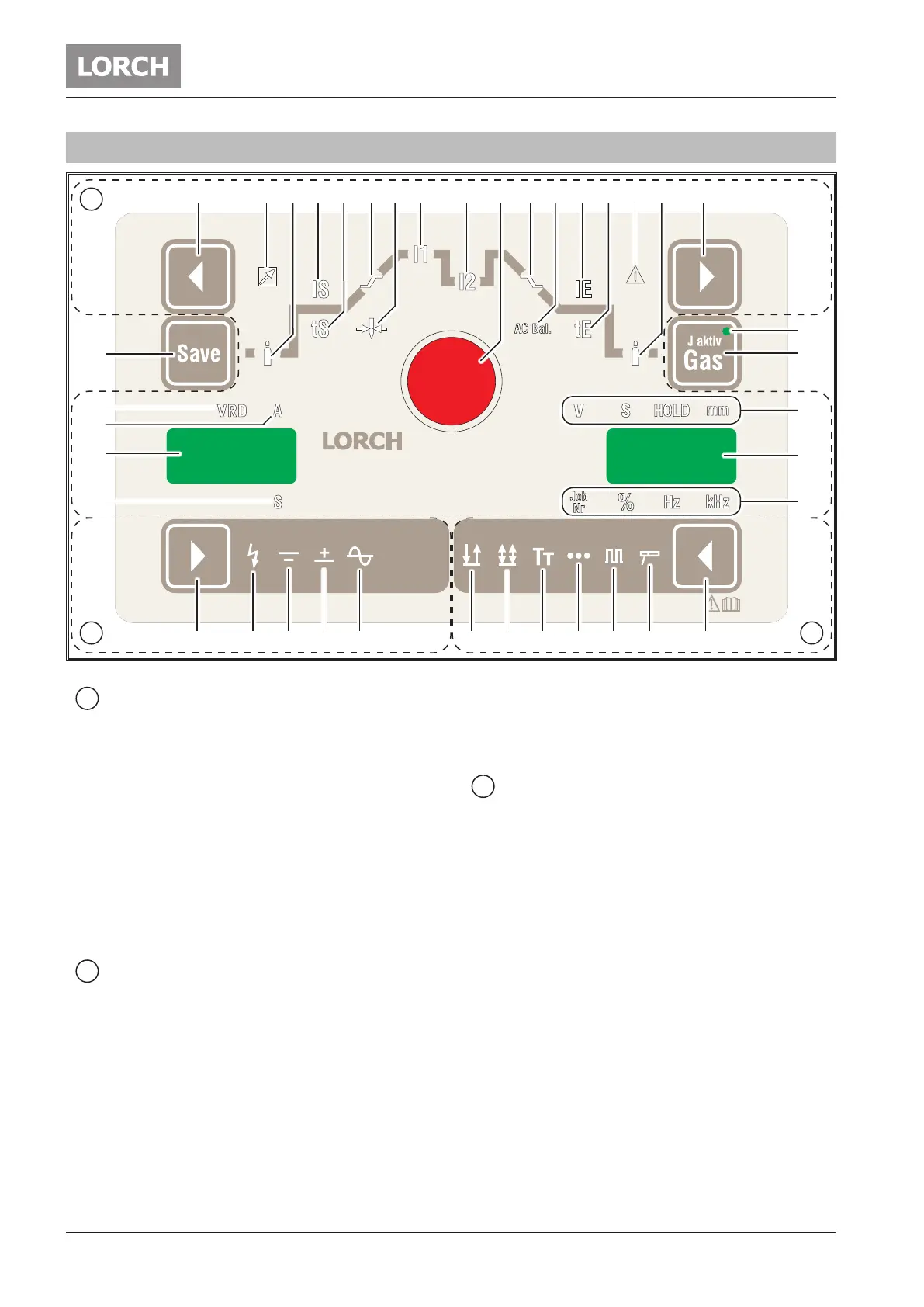

Abb. 8: Ovládací panel Řada T AC/DC ControlPro
A
Způsobprovozu
20 Tlačítko druhu provozu
slouží k volbě druhu provozu.
21 LED Elektroda
svítí při zvoleném způsobu provozu elektroda.
22 LED Pulzování
svítí při zvoleném způsobu provozu pulzování.
23 LED Bodové svařování
svítí při zvoleném způsobu provozu bodové svařování.
24 LED Tiptronic
svítí při zvoleném způsobu provozu Tiptronic.
25 LED 4-Takt
svítí při zvoleném způsobu provozu 4-Takt.
26 LED 2-Takt
svítí při zvoleném způsobu provozu 2-Takt.
B
Druh proudu
27 Tlačítko druh proudu
slouží k výběru druhu svařovacího proudu DC,
AC s nebo bez zapalování HF a MACS.
28
1
LED střídavého proudu (AC)
svítí, je-li zvolena technologie sváření AC.
29
1
LED stejnosměrný proud +
svítí při zvoleném provozním režimu DC+ (kladná
polarita na připojovací krabici 3)
1)
Pouze u AC/DC
30
1
LED stejnosměrný proud -
svítí při zvoleném provozním režimu DC-(záporná
polarita na připojovací krabici 3)
31 LED HF
svítí při zvolené funkci HF, pro bezdotykové zapa-
lování.
C
Parametrysvařování
32 Volící tlačítko vlevo
slouží k výběru jednotlivých parametrů svařování.
33 Volící tlačítko vpravo
slouží k výběru jednotlivých parametrů svařování.
34 Otočný knoík
slouží k nastavení parametrů svařování.
35 Ukazatel 7-Segment
slouží k zobrazení parametrů svařování a Tiptro-
nic Job Nr.
36 Ukazatel 7-Segment
slouží k zobrazení kódů parametrů a parametrů
svařování ampérů a sekund.
37 LED Distanční regulátor
svítí při aktivním distančním regulátoru
38 LED Čas průtokového proudu plynu
svítí při zvoleném parametru svařování. Čas prů-
tokového proudu plynu může být změněn otoč-
ným knoíkem (34).
39 LED Proud při startu IS
svítí při zvoleném parametru. Proud při startu
může být změněn otočným knoíkem (34).
