Przed uruchomieniem:
- 151 -
04.19 909.1709.9-05

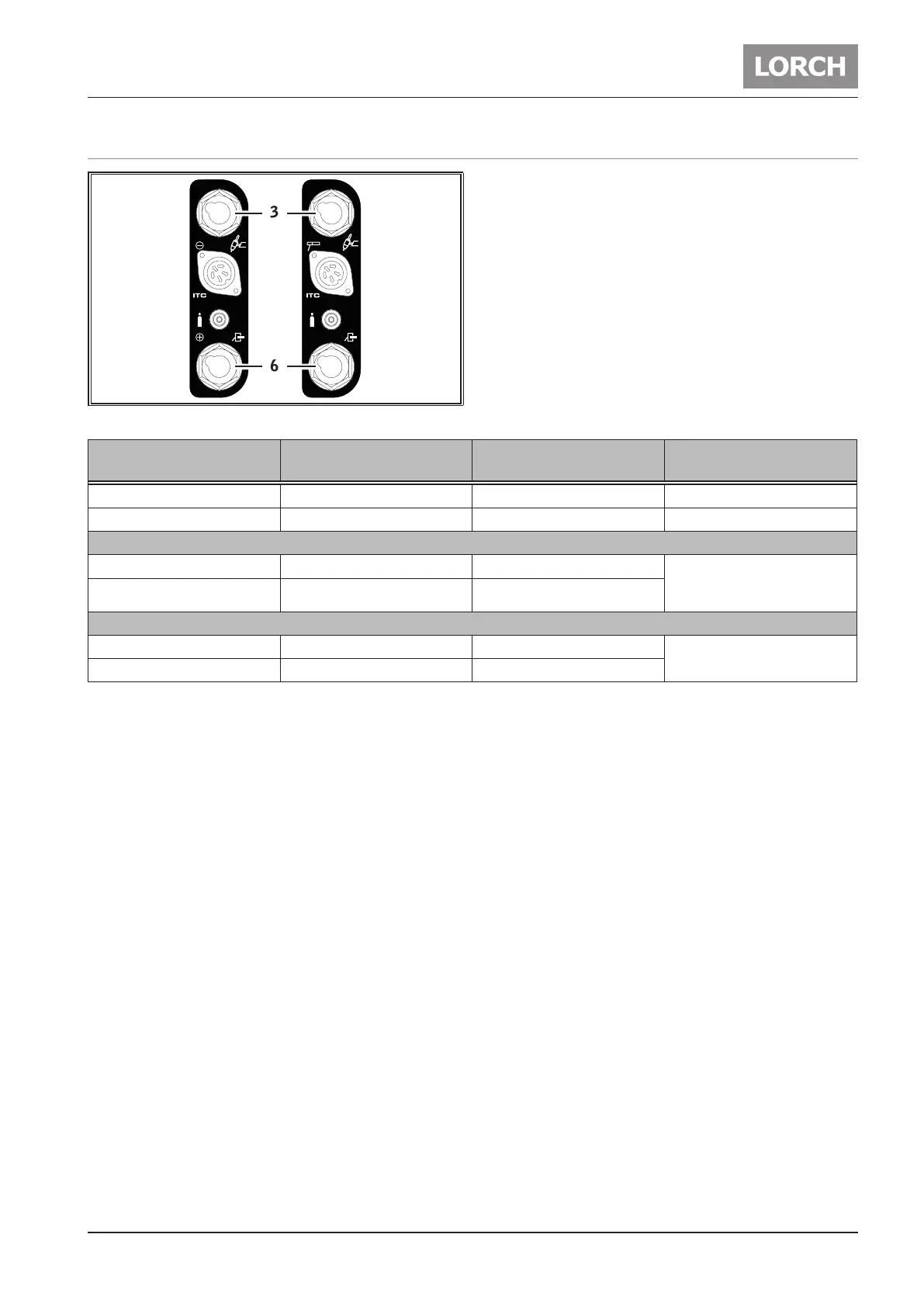

12.5 Przegląd:Przyłączepalnikaielektrody
3
6
Seria T DC
Seria T
AC/DC
Abb. 7: Przyłącze palnika i elektrody
Rodzaj pracy
Gniazdoprzyłączeniowe
3 (na górze)
Gniazdoprzyłączeniowe
6 (na dole)
Uwaga
WIG DC Palnik Kable robocze
WIG AC Palnik Kable robocze
Seria T DC ControlPro
Elektroda dodatnia Kable robocze Uchwyt elektrody Polaryzacja określona jest
poprzez gniazdo i uchwyt
elektrody
Elektroda ujemna Uchwyt elektrody Kable robocze
Seria T AC/DC ControlPro
Elektroda dodatnia Uchwyt elektrody Kable robocze Polaryzacja zmieniona bę-
dzie na panelu sterującym
Elektroda ujemna Uchwyt elektrody Kable robocze
Tab. 1: Tabela przyłączy
