LORCH ControlPro T-Series User Manual

Панельуправления
- 124 -
04.19909.1709.9-05
13 Панельуправления
VRDVRD
32 37 38 39 40 41 42 43 45 34 46 47
1
48 49 50 51 33
57
59
52
35
53
2021222324252628
1
29
1
30
1
3127
58
56
55
36
54
B A
C

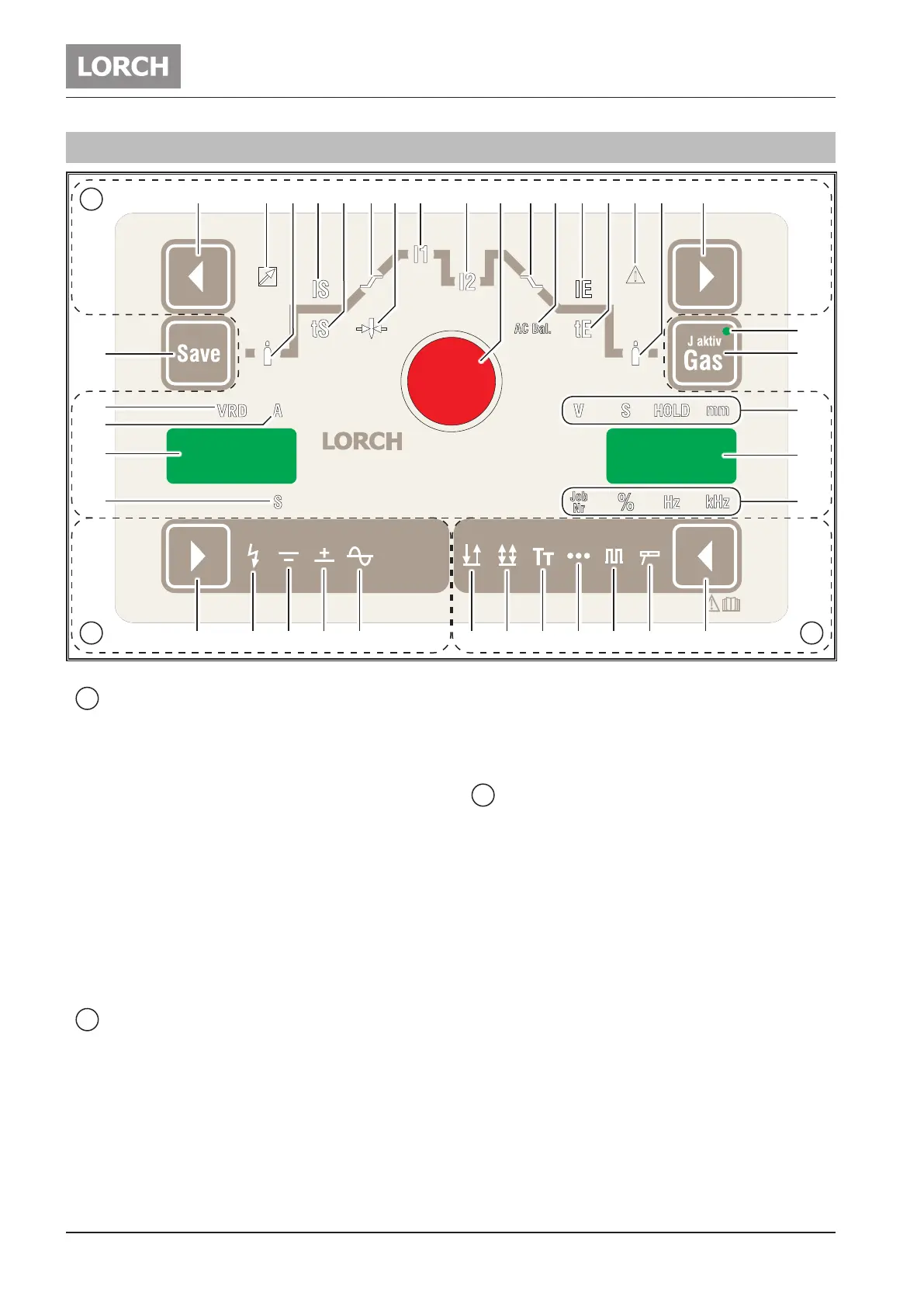

Abb. 8: Пульт управления серии T AC/DC ControlPro
A
Режимработы
20 Клавиша «Режим работы»
Используется для выбора режима работы.
21 СД «Электрод»
Горит при режиме работы «Электрод».
22 СД «Импульсная сварка»
Горит при режиме работы «Импульсная свар-
ка».
23 СД «Точечная сварка»
Горит при режиме работы «Точечная сварка».
24 СД «Tiptronic»
Горит при режиме работы «Tiptronic».
25 СД «4-тактный режим»
Горит при 4-тактном режиме работы.
26 СД «2-тактный режим»
Горит при 2-тактном режиме работы.
B
Видтока
27 Клавиша «Вид тока»
Используется для выбора вида сварочного
тока: постоянный ток, переменный ток с высо-
кочастотным поджигом и без него и MACS.
28
1
СД «Переменный ток(AC)»
Горит при методе сварки с переменным током.
29
1
СД «Постоянный ток +»
Горит при режиме работы DC+ (положитель-
ный полюс на соединительном гнезде 3)
30
1
СД «Постоянный ток +»
Горит при режме работы DC+ (отрицательный
полюс на соединительном гнезде 3)
31 СД «Высокая частота HF»
Горит при выбранной функции «HF» для бес-
контактного поджига.
C
Параметрысварки
32 Клавиша выбора «Влево»
Используется для выбора отдельных параме-
тров сварки.
33 Клавиша выбора «Вправо»
Используется для выбора отдельных параме-
тров сварки.
34 Поворотная кнопка
Используется для настройки параметров свар-
ки.
35 7-сегментный индикатор Используется для
отображения параметров сварки и номера за-
дания Tiptronic.
36 7-сегментный индикатор
Используется для отображения кодов параме-
тров и параметров «амперы» или «секунды».
37 СД «Дистанционный регулятор»
Горит при включенном дистанционном регуля-
торе
38 СД «Время продувки газа до сварки»
Горит при выбранном параметре. Изменение
