12.3 Schweißverfahren Elektrode
Elektroden-Schweißkabel anschließen
 Schließen Sie das Elektroden-Schweißkabel an die
Anschlussbuchse Minus 3 oder Plus 6 an und si-
chern Sie das Kabel mit einer Rechtsdrehung.
Beachten Sie die Angaben des Elektro-
denherstellers.
Werkstückleitung anschließen
 Schließen Sie die Werkstückleitung an die freie An-
schlussbuchse Minus 3 oder Plus 6 an und sichern
Sie die Leitung mit einer Rechtsdrehung.
Masseklemme befestigen

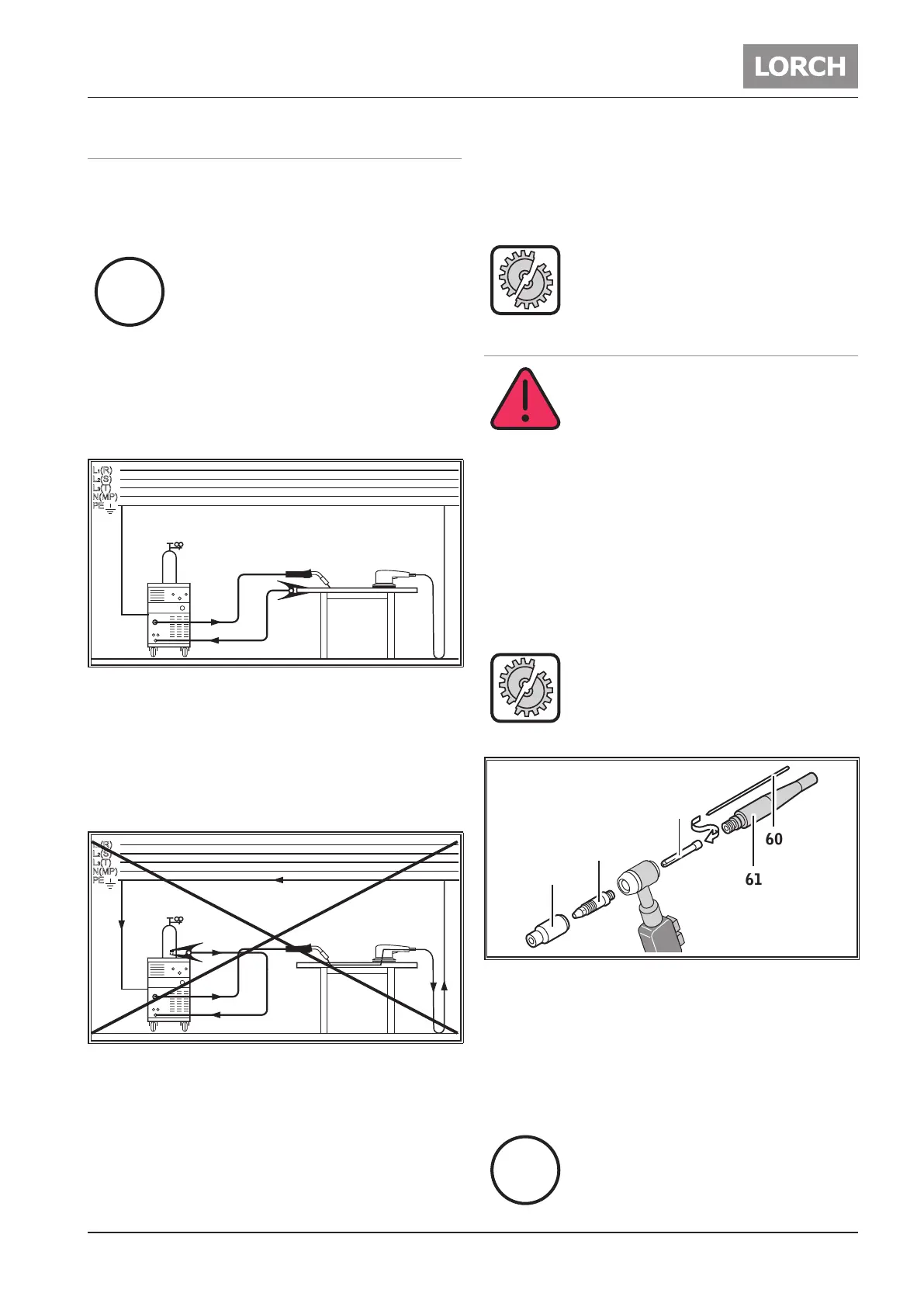

Abb. 1: Masseklemme befestigen - Richtig!
 Befestigen Sie die Masseklemme in unmittelbarer
Nähe der Schweißstelle, damit sich der Schweiß-
strom seinen Rückweg über Maschinenteile, Kugel-
lager oder elektrische Schaltungen nicht selbst su-
chen kann.
 Schließen Sie die Masseklemme fest an den
Schweißtisch oder das Werkstück an.
Abb. 2: Masseklemme befestigen - Falsch!
 Legen Sie die Masseklemme nicht auf die Schweiß-
anlage bzw. Gasasche, da sonst der Schweißstrom
über die Schutzleiterverbindungen geführt wird und
diese zerstört.
Stromversorgung anschließen
Das Gerät ist für den Betrieb am Stromnetz sowie an
einem Stromgenerator geeignet.
 Stecken Sie den Netzstecker in die dafür vorgesehe-
ne Steckdose.
Die Netzspannung und Toleranz sowie die
Absicherung muss den technischen Daten
entsprechen. (siehe Technische Daten)
12.4 Schweißverfahren WIG
Gefahr durch Elektroschock!
Bei gewählter Funktion HF-Zünden (31)
liegt am Brenner eine hohe Zündspan-
nung an.
Berühren Sie niemals die Schweißelektro-
de oder Schweißspannung führende Teile
bei eingeschaltetem Gerät.
Brenner anschließen
 Schließen Sie den Brenner an die Buchse 3 an und
sichern Sie mit ihn einer Rechtsdrehung.
 Verbinden Sie die Gasleitung des Brenners mit dem
Gasanschluss 5.
 Stecken Sie den Anschlussstecker der Brenner-Steu-
erleitung in die Anschlussbuchse Brennertaster 4.
An die Anschlussbuchse Brennertaster 4
darf ausschließlich die Steuerleitung eines
Brenners angeschlossen werden.
Elektrode einsetzen
60
61
62
63
64
Abb. 3: Brenner
 Schrauben Sie die Spannkappe 61 ab.
 Ziehen Sie die Elektrode 60 aus der Spannhülse 62.
 Schleifen Sie die Elektrode 60 an.
 Schieben Sie die Elektrode 60 in die Spannhülse 62
ein.
 Setzen Sie die Elektrode 60 im Brenner ein und
schrauben Sie die Spannkappe 61 fest.
Nicht das Spannhülsengehäuse 63 und die
Gasdüse 64 demontieren.
i
i
i
i
