Verklaring van de symbolen
- 88 -
04.19909.1709.9-05

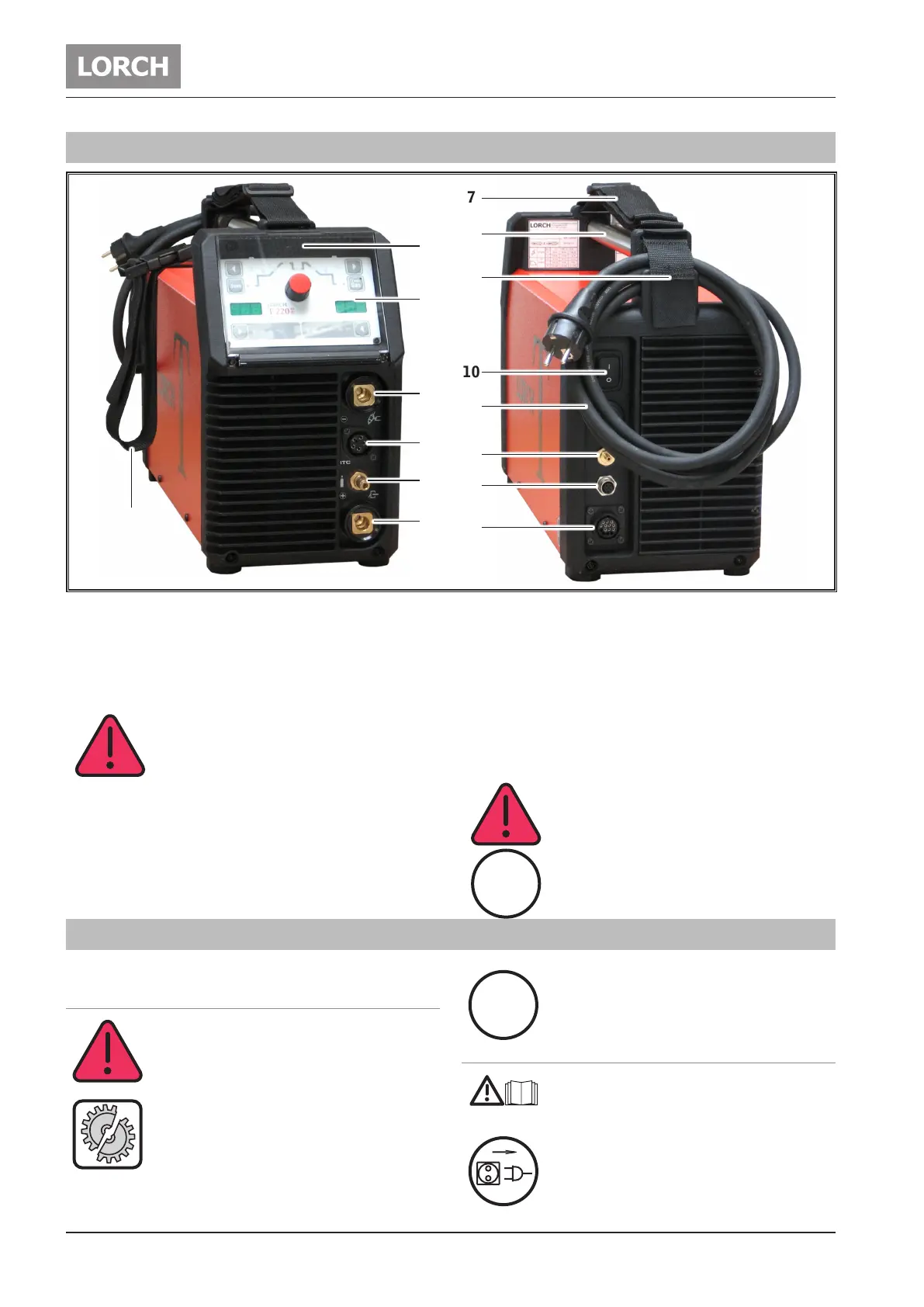

1 Apparaatelementen
2
3
4
5
6
1
15
10
11
12
13
14
7
8
9
1 Afdekking bedieningspaneel
2 Bedieningspaneel
3 Aansluitbus (T-serie DC)
Toorts/elektrodehouder/Kabel naar werkstuk
3 Aansluitbus (T-serie AC/DC)
Toorts/elektrodehouder
Bij de leidingen van de aansluitbus ligt de
volledige HF-ontstekingsspanning aan.
Nooit iets anders dan de besturingsstekker
van de handbrander aansluiten.
4 Aansluitbus toortsschakelaar
5 Gasaansluiting toorts
6 Aansluitbus (T-serie DC)
Kabel naar werkstuk/Elektrodenhouder
6 Aansluitbus (T-serie DC)
Kabel naar werkstuk
7 Draagband
8 Handgreep (hijspunt)
9 Houder netkabel
10 Hoofdschakelaar
11 Netkabel
12 Aansluiting beschermgas
13 Aansluitbus LorchNet
14 Aansluitbus afstandsbediening
15 Draagband toebehoren
De draagband dient uitsluitend voor het
transportdooréénpersoon.
Afgebeelde of beschreven toebehoren zijn
deels niet bij de levering inbegrepen. Wijzi-
gingen voorbehouden.
2 Verklaring van de symbolen
2.1 Betekenis van de symbolen in het
bedieningshandboek
Gevaar voor lijf en leven!
Veronachtzaming van de waarschuwingen
kan lichte of ernstige letsels en zelfs de
dood tot gevolg hebben.
Gevaar voor materiële schade!
Veronachtzaming van de waarschuwingen
kan schade aan werkstukken, gereed-
schap en voorzieningen tot gevolg hebben.
Algemene aanwijzingen!
Biedt nuttige informatie betreffende het
product en de uitrusting.
2.2 Betekenis van de symbolen op het apparaat
Gevaar!
De gebruikersinformatie in het bedienings-
handboek doorlezen.
De netstekker uit de wandcontactdoos
trekken!
Voordat de behuizing mag worden geopend,
de netstekker uit de wandcontactdoos nemen.
ii
i
i
