Основополагающиепринципысварки
- 134 -
04.19909.1709.9-05
15 Основополагающиепринципысварки
15.1 Сваркаэлектродом
Во всех общеизвестных методах сварки твердым
электродом используются электроды с покрытием.
Покрытие электрода горит при сварке вместе самим
проволочным электродом. Благодаря этому появля-
ется защитный газ. Кроме того, сгоревшее покрытие
компенсирует элементы сплава, которые были раз-
рушены в расплаве. Над сварным швом образует-
ся слой шлака, который защищает охлаждающийся
сварной шов от окружающего воздуха.
Покрытия электродов могут отличаться по толщине и
типу, т.е. по их химическому составу. Тем самым обе-
спечиваются различные характеристики сварки, что
обуславливает разные случаи применения для элек-
тродов. Классификация и наименования стержневых
электродов регулируются стандартом DIN EN 499
(ранее DIN 1913).

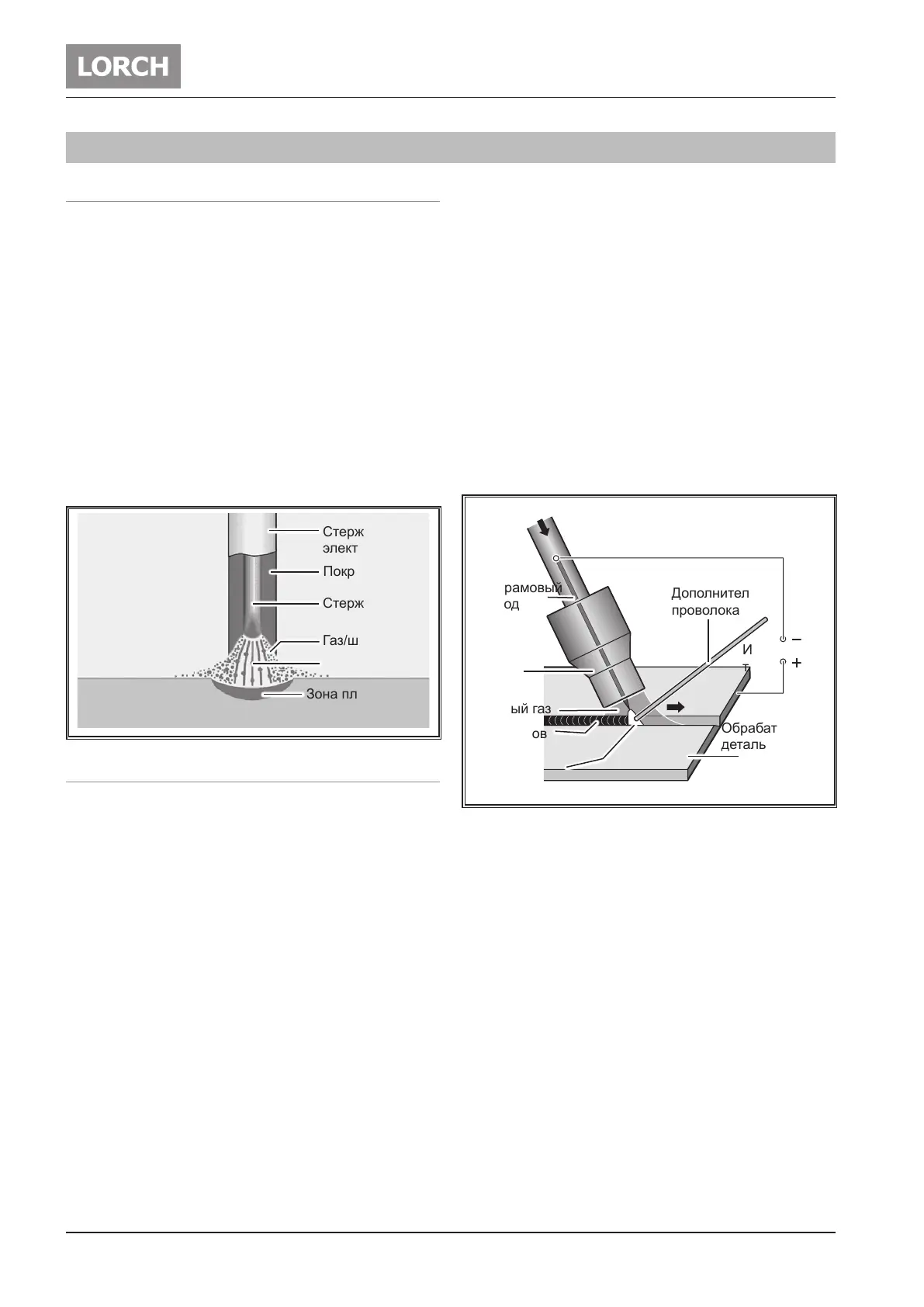

Стержневой
электрод
Покрытие
Стержень
Газ/шлак
Зона плавления
Основной материал
15.2 СваркаWIG
Метод сварки WIG является универсальным мето-
дом, применяющимся для получения высококаче-
ственных сварочных соединений.
При сварке по методу WIG электрод состоит из не-
плавящегося вольфрама, а в качестве защитного
газа используются инертные газы (WIG). В англий-
ском языке используется название «сварка TIG»
(tungsten = вольфрам).
Инертные газы являются химически нейтральными и
не вступают в реакцию со свариваемыми материа-
лами. Инертными газами являются, например, аргон
или гелий, а также их смеси. Чаще всего использует-
ся чистый аргон (99,9% Ar). Сварочный газ должен
быть сухим. Классификация защитных газов пред-
ставлена в стандарте DIN 32 526.
ПринципсваркиметодомWIG
Неплавящийся вольфрамовый электрод зажимает-
ся с помощью зажимной втулки в горелке с газовым
или водяным охлаждением. Между вольфрамовым
электродом и обрабатываемой деталью возникает
электрическая дуга в атмосфере защитного газа.
Таким образом, вольфрамовый электрод является
носителем электрической дуги. Электрическая дуга
точечно расплавляет обрабатываемую деталь, обра-
зуется расплавленный электролит. Из газового сопла
подается защитный газ. Он защищает вольфрамо-
вый электрод, электрическую дугу и расплавленный
электролит от воздействия окружающего воздуха.
Это позволяет избежать ненужного окисления мате-
риалов. Таким образом, плохие результаты сварки
могут возникнуть из-за неправильной подачи газа.
Если требуется дополнительный материал, он пода-
ется вручную в виде проволоки как при газовой свар-
ке или же с помощью специальных механизмов пода-
чи холодной проволоки. При этом данная проволока
должна иметь то же или более высокое легирование,
что и основной свариваемый материал. Без дополни-
тельной проволоки можно очень хорошо делать швы
с отбортовкой или угловые швы.
Защитный газ
Вольфрамовый
электрод
Газовое
сопло
Защитный газ
Сварной шов
Обрабатываемая
деталь
Источник
тока
Электрическая
дуга
Дополнительная
проволока
С принципиальной точки зрения для сварки по ме-
тоду WIG может использоваться как постоянный ток
(DC), так и переменный ток (AC). При этом вид тока и
его полярность зависит от свариваемого материала.
Нелегированная или низколегированная сталь, высо-
колегированная сталь и медь, а также титан и тантал
свариваются постоянным током, причем электрод из-
за более высокой допустимой нагрузки по току под-
ключается к отрицательному полюсу.
При сварке алюминия и магния, а также их сплавов,
используется переменный ток, чтобы разорвать ту-
гоплавкую, вязкую оксидную пленку, которая образу-
ется на расплавленном электролите или имеется на
свариваемом материале. Если эта оксидная пленка
отсутствует, например, из-за длительных сварочных
работ на одном месте, это может привести к неустой-
чивому состоянию электрической дуги, которая мо-
жет оборваться.
