Inbetriebnahme
- 16 -
04.19909.1709.9-05

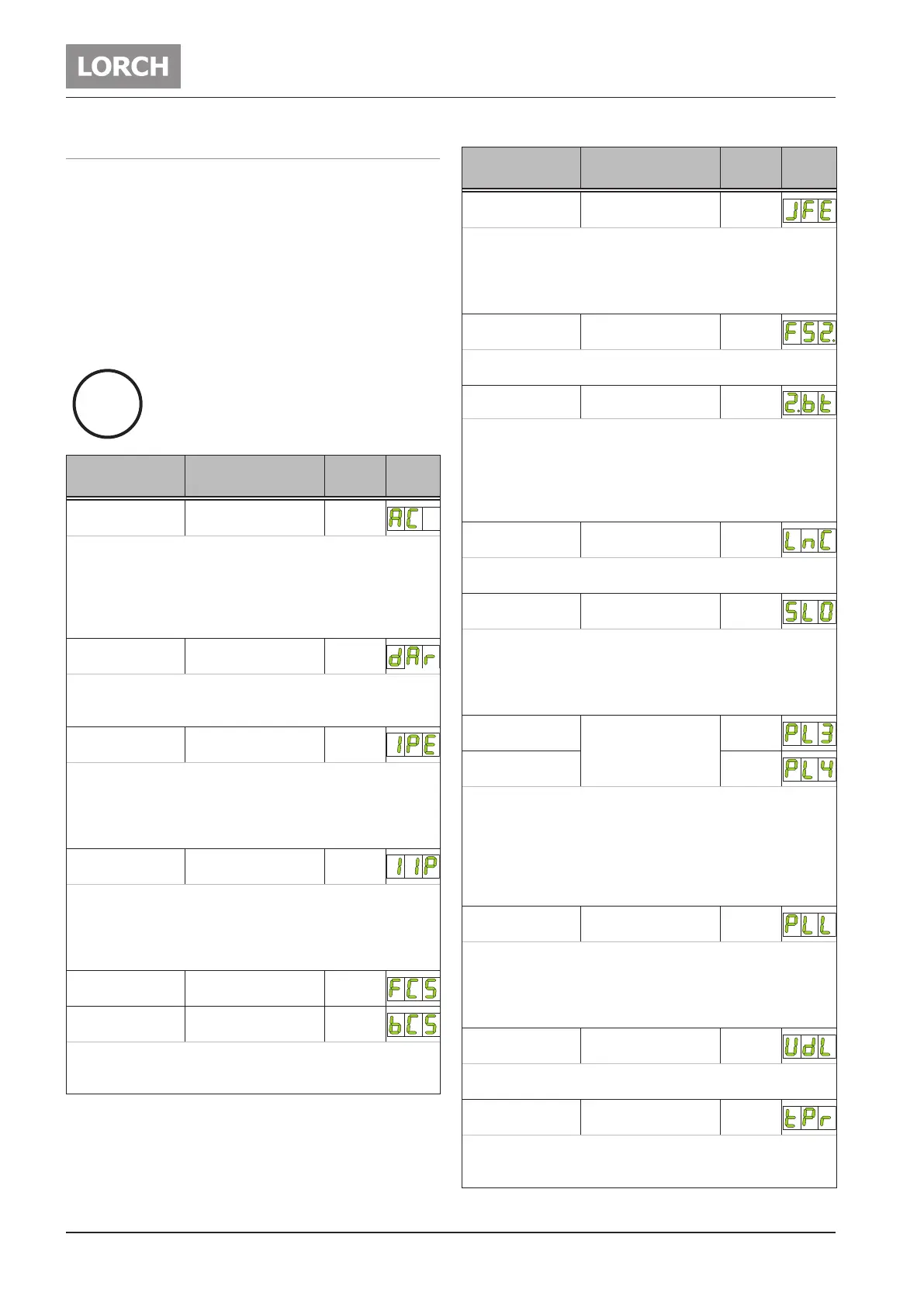

14.3 Nebenparameter
Nebenparameter werden gesondert eingestellt:
 Halten Sie die Taste Betriebsart 20 gedrückt und drü-
cken Sie die Taste Save 58.
 Wählen Sie mit den Auswahltasten 32 oder 33 den
gewünschten Nebenparameter.
9 In der linken 7-Segment Anzeige 36 wird der Code
des Parameters angezeigt, in der rechten 7-Segment
Anzeige 35 der Wert des Parameters.
 Stellen Sie mit dem Drehknopf 34 den gewünschten
Wert ein.
Alle Schweißparameter können zur ef-
fektiveren Einstellung auch während des
Schweißprozesses geändert werden.
Parameter Bereich
Werks-
einst.
LED/
Code
AC
1, 3
ACS = AC-Standard,
ACH = AC-Hard
ACS
Der Parameter AC ermöglicht in der Grundeinstellung AC-
Standard ein Arbeiten mit geräuscharmen Lichtbogen und
gutem Wiederzündverhalten. Bei Reinaluminium kann es er-
forderlich sein, den Parameter auf AC-Hard umzuschalten.
ACS = weicher und leiser Lichtbogen,
ACH = sehr stabiler und harter Lichtbogen
Lichtbogen-
Dynamik
2
0 - 200 % 100
Bei sinkender Schweißspannung wird der Schweißstrom
automatisch erhöht. Die Lichtbogen-Dynamik gibt das Ver-
hältnis zwischen Hauptstrom und autom. Erhöhung an.
Zündpeak
Korrektur
3
10 - 200 % 100
Nach dem Zünden wird zur Stabilisierung des Lichtbogens
der Zündpeakstrom eingestellt. Je nach gewähltem Elekt-
rodendurchmesser ist im Gerät ein unterschiedlicher Zünd-
peakstrom hinterlegt. Dieser Zündpeakstrom kann um den
angegebenen Prozentsatz erhöht oder verringert werden.
Pluspolstrom
Korrektur
1, 3
10 - 200 % 100
Zur optimalen Kalottenbildung wird beim AC-WIG-Schwei-
ßen mit Pluspolstrom gezündet. Je nach gewähltem
Elektrodendurchmesser ist im Gerät ein unterschiedlicher
Pluspolstrom hinterlegt. Dieser Pluspolstrom kann um den
angegebenen Prozentsatz erhöht oder verringert werden.
MACS-
Frequenz
1, 3
0,2 - 5 Hz 2
MACS-Balance
1, 3
10 - 90 %
Wechselstrom
60
Gibt das zeitlich prozentuale Verhältnis zwischen Wech-
selstrom (AC) und Gleichstrom (DC) an. Bei eingestelltem
Wert 60 ist das Verhältnis 60 % AC zu 40 % DC.
Parameter Bereich
Werks-
einst.
LED/
Code
Job-Nr. für CWF
3
0 - 99, JOF=JobOff
oder FOF=FeedOff
JOF
Dient zur Jobauswahl an einem angeschlossenen Vor-
schubgerät (z. B. Lorch Feed 1).
0 - 99 = entsprechender Job ist ausgewählt
JOF = Jobauswahl ist abgeschaltet
FOF = Vorschubgerät ist abgeschaltet
Feed Start mit
2. Takt
OFF = Aus, On = Ein OFF
Bei Einstellung „On“ und Betriebsart 4-Takt startet das
Vorschubgerät (z. B. Lorch Feed 1) erst mit dem 2. Takt.
2. Brennertaste On, OFF, fd2, fd4 On
Funktionsbelegung der Brennertaste Zweitstrom 76.
On = Normale Funktion (Zweitstrom)
OFF = keine Funktion
fd2 = startet Feed für die Dauer der Betätigung (2-Takt)
fd4 = startet Feed mit der ersten Betätigung, stoppt Feed
mit der zweiten Betätigung (4-Takt)
LorchNet
Connector
Statusanzeige z. B.
G4G
-
Nur Verfügbar bei angeschlossenem LorchNet Connector.
(Siehe Betriebsanleitung LorchNet Connector).
Slopes OFF = Aus, On = Ein
On
(OFF)
4
Der Stromanstieg und die Stromabsenkung kann ein- oder
ausgeschaltet werden.
Bei Slopes OFF sind Stromanstieg, Stromabsenkung,
Startstrom und Endstrom in den Hauptparametern nicht
verfügbar.
Powermaster
LED 3
alle Powermaster
Parameter
I2
Powermaster
LED 4
-
Für die Powermaster Brenner der i-LTG/i-LTW Serie ste-
hen zwei frei belegbare Parameterplätze zur Verfügung.
Je nach Gerätetyp und Betriebsart sind unterschiedliche
Parameter wählbar (Siehe „14.4 Powermaster Parameter“
auf Seite 17).
Bei angeschlossenem Vorschubgerät Feed ist der Parame-
terplatz PL3 immer mit „fdS“ belegt.
Powermaster LED
Sperre (lock)
OFF = Aus, On = Ein OFF
On: Die Mode-Taste am Brenner der i-LTG/i-LTW Serie ist
gesperrt. Durch Drücken der Mode-Taste für 2 sec. wird
diese für 15 sec. entsperrt. Wird während der 15 sec. Ent-
sperrung die Start/Stop-Taste gedrückt, ist die Mode-Taste
sofort gesperrt.
Up/Down Sperre
(lock)
OFF = Aus, On = Ein OFF
On: Die Up/Down-Tasten am Brenner der i-LTG/i-LTW
Serie sind während des Schweißens (I>0) gesperrt.
Brennerschutz
(Torch protect)
3
OFF = Aus, On = Ein OFF
On: Bei Verwendung eines Brenner der i-LTG/i-LTW Serie
kann am Schweißgerät nur ein Schweißstrom mit der max.
Brennerbelastbarkeit eingestellt werden.
