Descrizione dei disegni
- 256 -
04.19909.1709.9-05

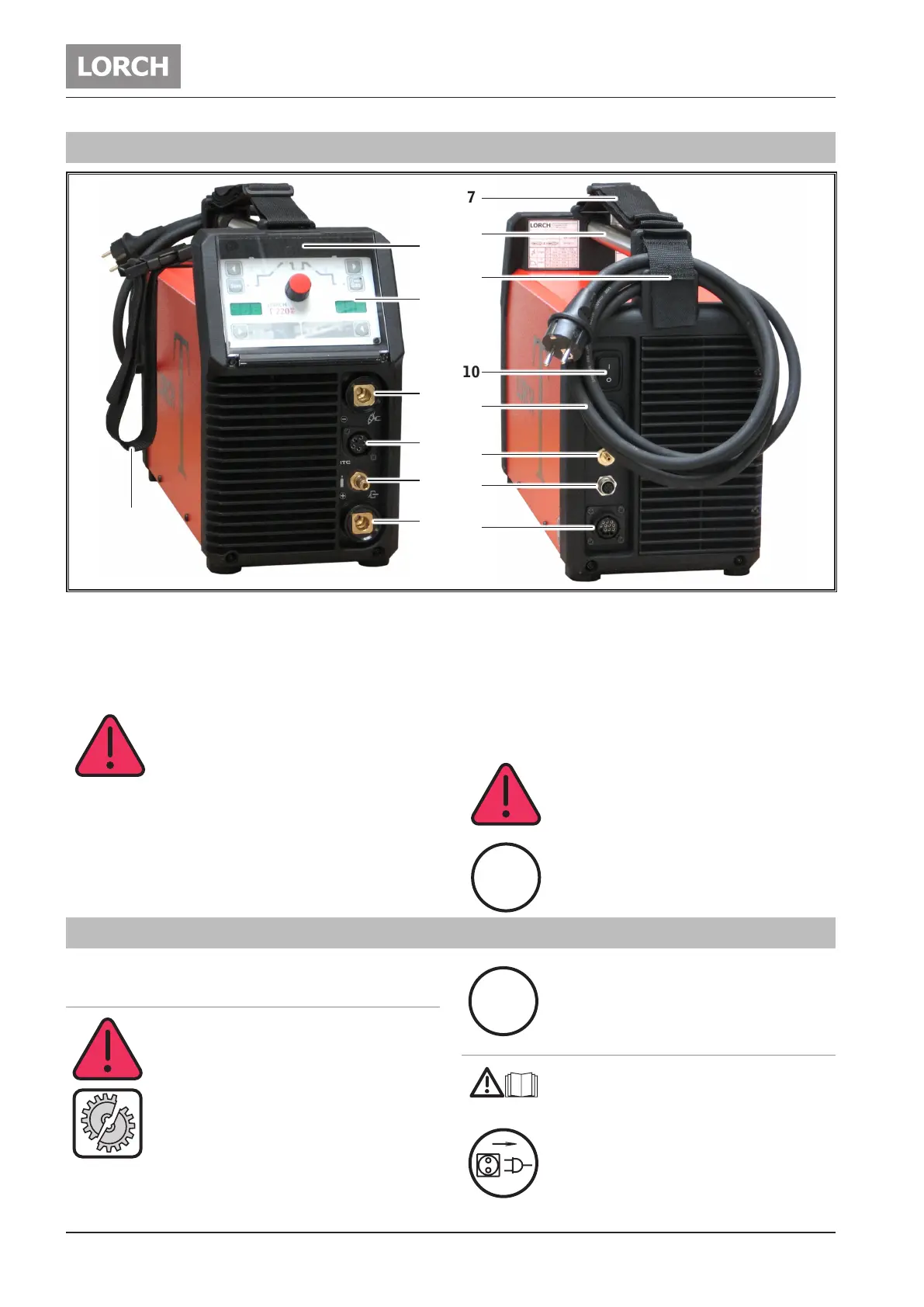

1 Elementi dell’apparecchio
2
3
4
5
6
1
15
10
11
12
13
14
7
8
9
1 Copertura pannello di controllo
2 Pannello di controllo
3 Connettore (Serie T DC) torcia / pinza porta elet-
trodo / cavo di massa
3 Connettore (Serie T AC/DC) torcia / pinza porta
elettrodo
La piena tensione di accensione AF si tro-
va sulle linee della presa.
Non collegare mai altri apparecchi diversi dal
connettore di controllo della torcia manuale.
4 Connettore pulsante torcia
5 Connettore gas torcia
6 Connettore (Serie T DC) pinza porta elettrodo /
cavo di massa
6 Connettore (Serie T AC/DC) cavo di massa
7 Cinghia di trasporto
8 Maniglia (punto di sollevamento)
9 Supporto cavo di alimentazione
10 Interruttore principale
11 Cavo di alimentazione
12 Connettore tubo gas
13 Connettore per LorchNet
14 Connettore per commando a distanza
15 Cinghia supporto accessori
La cinghia di trasporto è studiata per il
trasporto unicamente tramite una per-
sona.
La cinghia di trasporto è studiata per il tra-
sporto unicamente tramite una persona.
2 Descrizione dei disegni
2.1 Signicatodelleimmagininelmanua-
le d’uso
Pericolo di morte!
In caso di mancata osservanza delle av-
vertenze di pericolo sussiste il rischio di
lesioni lievi o gravi, no al rischio di morte.
Pericolo per danni materiali!
In caso di mancata osservanza delle av-
vertenze di pericolo sussiste il rischio di
danneggiare pezzi in lavorazione, utensili
e strutture.
Avvertenza generale!
Indica utili informazioni su prodotto e at-
trezzatura.
2.2 Signicatodeidisegnisull’apparecchio
Pericolo!
Leggere le informazioni per l’utente nel
manuale d’uso.
Estrarre il connettore di rete!
Prima di aprire la scatola, scollegare il con-
nettore di rete.
ii
i
i
