Antes de colocar em funcionamento
- 177 -
04.19 909.1709.9-05
12.3 Soldaduracomeléctrodos
Ligaçãodocabodeeléctrodos
 Ligue o cabo de eléctrodos à tomada de conexão do
pólo negativo 3 ou positivo 6 e xe o conector giran-
do-o para a direita.
Siga as instruções do fabricante.
Ligação do cabo de rede
 Ligue o cabo de rede à tomada de conexão do pólo
negativo 3 ou positivo 6 e xe o conector girando-o
para a direita.
Ligação do cabo principal

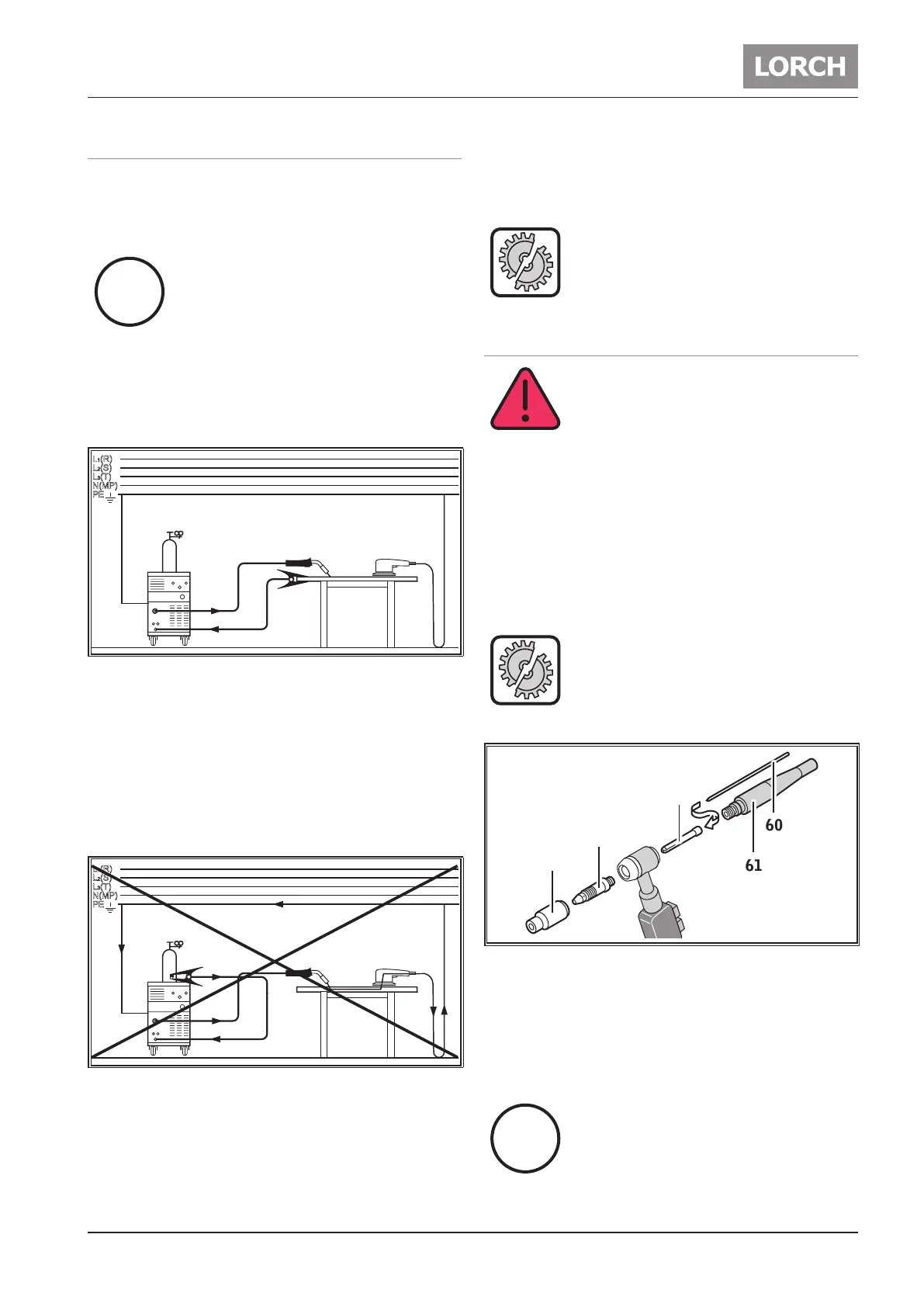

Abb. 1: Ligação do cabo principal - Correcto!
 O alicate de massa deve ser aplicado num ponto nu
e de boa condutibilidade da mesa de soldar ou da
peça a ser trabalhada devendo estar nas proximida-
des imediatas do local de soldar para que a corren-
te de solda possa encontrar o seu caminho de volta
através das partes da máquina, do rolamento de es-
feras ou conexões eléctricas.
 Prenda a pinça de massa rmemente numa mesa de
soldadura ou na peça de trabalho.
Abb. 2: Ligação do cabo principal - Incorrecto!
 Não coloque a pinça de massa nem a garrafa de gás
sobre a instalação de soldadura pois a corrente de
soldar será conduzida através das conexões dos
condutores protectores.
Alimentação de energia
A máquina é apropriada para utilização com rede eléctri-
ca ou com um gerador de corrente.
 Ligue a cha na tomada adequada.
A tensão de rede e de tolerância, bem
como a protecção do fusível deve corres-
ponder às especicações técnicas. (ver
dados técnicos).
12.4 Processo de soldadura TIG
Perigodechoqueeléctrico!
Se a função HF-(31) for seleccionada, a
igniçãodealtatensãoestápresentena
tocha.
Nunca toque no eléctrodo de soldadura ou
partes condutoras da soldadura em curso
quando o dispositivo estiver ligado.
Ligação da tocha
 Ligue a tocha à tomada de conexão 3 e xe o conec-
tor girando-o para a direita.
 Conecte a cha da tocha de gás para a ligação de gás 5.
 Ligue o conector do cabo de controlo da tocha na
tomada interruptor da tocha 4.
Apenas o cabo de controlo de uma tocha
pode ser ligado à tomada interruptor da to-
cha 4.
Montagemdeumeléctrodo
60
61
62
63
64
Abb. 3: Tocha
 Retire o tampão 61
 Retire o eléctrodo 60 da pinça 62
 Ae o eléctrodo 60
 Introduza o eléctrodo 60 na pinça 62
 Coloque o eléctrodo 50 na tocha e enrosque o tam-
pão 61.
Não desmonte o porta pinças 63 nem o
bocal 64
i
i
i
i
