Prima di cominciare
- 261 -
04.19 909.1709.9-05
12.3 Saldatura ad Elettrodo
Connessione della pinza porta elettrodo
 Collegare la pinza porta elettrodo al connettore del
polo positivo 6 o negativo 3 e stringerlo ruotando il
connettore no all’arresto.
La polarità dell’elettrodo dipende dal tipo di
elettrodo e dall’operatività della saldatura.
Considerare le istruzioni del fabbricante ri-
portate sulla confezione degli elettrodi.
Connessione del cavo di massa
 Connettere il cavo di massa nel connettore libero del
polo negativo 3 o positivo 6 e stringerlo ruotando il
connettore no all’arresto.
Ancoraggio del morsetto di massa

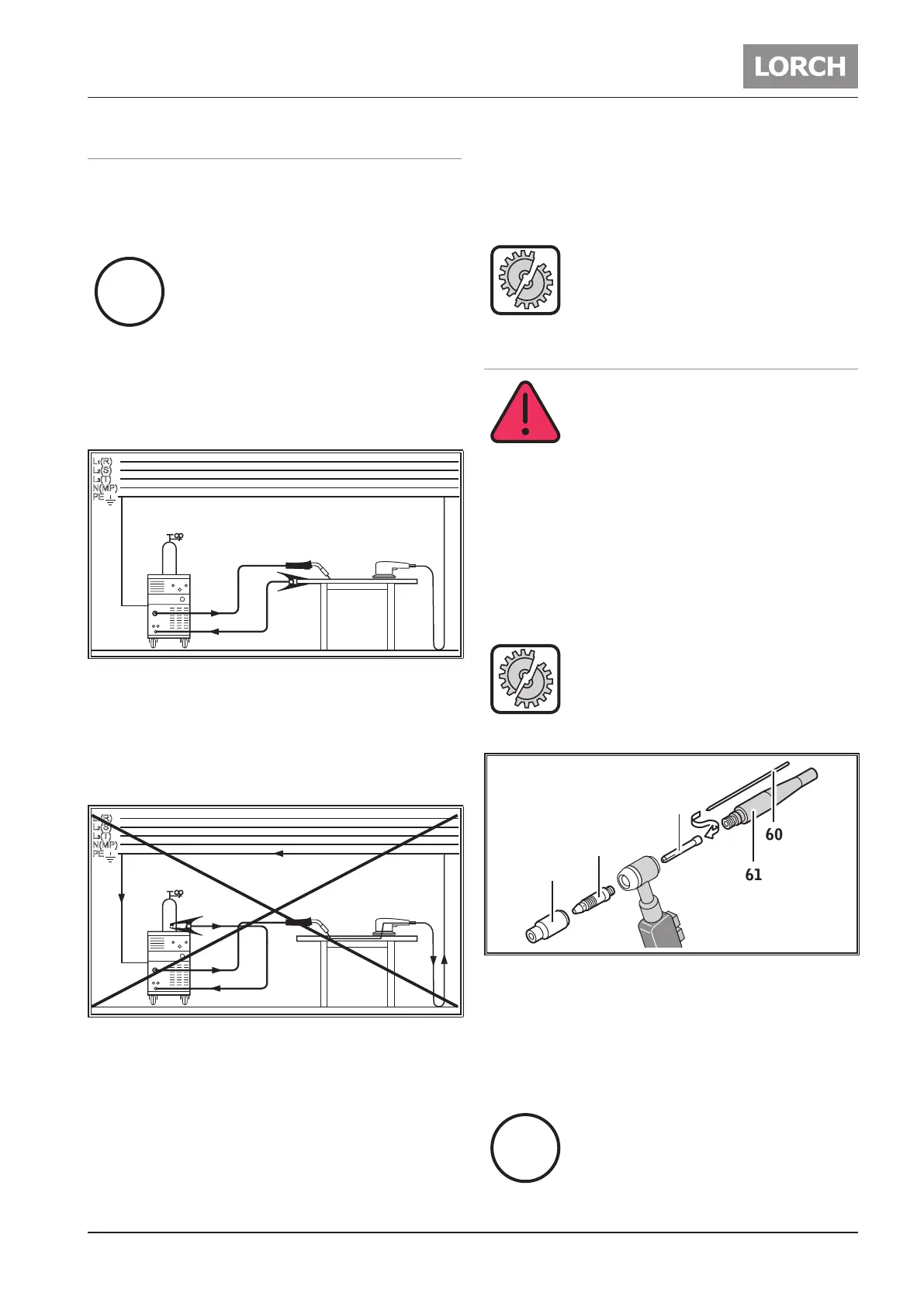

Abb. 1: Ancoraggio del morsetto di massa - Corretto!
 Agganciare il morsetto di massa il più possibile vicino
al punto di saldatura, in modo che la corrente di sal-
datura non abbia ritorni attraverso parti di macchine,
cuscinetti o circuiti elettrici.
 Agganciare fermamente il morsetto di massa al ban-
co di saldatura o al pezzo da saldare.
Abb. 2: Ancoraggio del morsetto di massa - Non corretto!
 Non agganciare o appoggiare il morsetto di massa
alla bombola di gas inerte, altrimenti la corrente di
saldatura potrebbe attraversare i conduttori di messa
a terra e distruggerli.
Connessione all’alimentazione elettrica
L’impianto può essere collegato all’alimentazione da rete
ssa o in alternativa è possibile connettere l’impianto ad
un motogeneratore.
 Inserire la spina nell’apposita presa.
Prima di operare con l’impianto assicurarsi
che sia disponibile una corretta alimenta-
zione elettrica. Il fusibile di protezione deve
corrispondere a quanto indicato nei dati
tecnici.
12.4 Saldatura TIG
Pericolo di shock elettrico! Se la funzio-
ne innesco HF (31) è attiva una alta ten-
sione di innesco è presente sulla torcia.
Non toccare mai l’elettrodo o parte che
conducano la corrente di saldatura, mentre
l’impianto è acceso.
Connessione della torcia TIG
 Connettere la torcia TIG al connettore 3 e stringerla
ruotando il connettore no all’arresto.
 Connettere il tubo gas della torcia nell’apposito con-
nettore 5.
 Inserire il connettore del pulsante torcia nell’apposita
presa 4.
Solo il cavo del pulsante torcia deve esse-
re collegato nell’apposita presa 4.
Installazione dell’elettrodo
60
61
62
63
64
Abb. 3: Torcia
 Svitare la penna porta elettrodo 61.
 Rimuovere l’elettrodo 60 dalla pinza 62.
 Sagomare la punta dell’elettrodo 60 attraverso mo-
latura.
 Inserire l’elettrodo 60 nella pinza porta elettrodo 62.
 Avvitare accuratamente la penna porta elettrodo 61.
Non smontare il porta pinza 63 e l’ugello
64.
i
