Bedienfeld
- 12 -
04.19909.1709.9-05
13 Bedienfeld
VRDVRD
32 37 38 39 40 41 42 43 45 34 46 47
1
48 49 50 51 33
57
59
52
35
53
2021222324252628
1
29
1
30
1
3127
58
56
55
36
54
B A
C

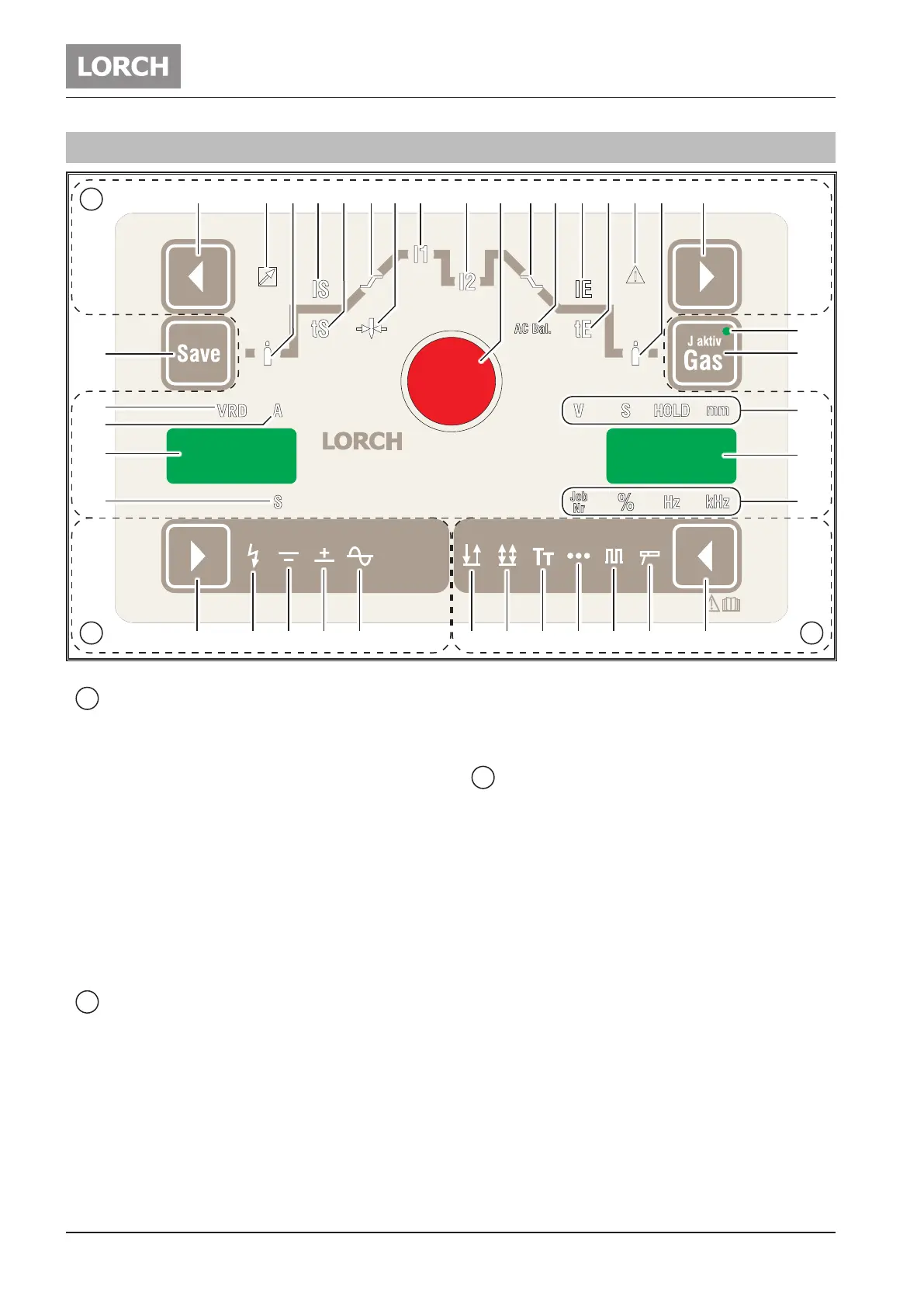

Abb. 8: Bedienfeld T-Serie AC/DC ControlPro
A
Betriebsart
20 Taste Betriebsart
dient zur Auswahl der Betriebsart.
21 LED Elektrode
leuchtet bei gewählter Betriebsart Elektrode.
22 LED Pulsen
leuchtet bei gewählter Betriebsart Pulsen.
23 LED Punkten
leuchtet bei gewählter Betriebsart Punkten.
24 LED Tiptronic
leuchtet bei gewählter Betriebsart Tiptronic.
25 LED 4-Takt
leuchtet bei gewählter Betriebsart 4-Takt.
26 LED 2-Takt
leuchtet bei gewählter Betriebsart 2-Takt.
B
Stromart
27 Taste Stromart
dient zur Auswahl der Schweißstromart DC, AC
mit oder ohne HF-Zündung und MACS.
28
1
LED Wechselstrom (AC)
leuchtet bei gewähltem Schweißverfahren AC.
29
1
LED Gleichstrom +
leuchtet bei gewählter Betriebsart DC+ (positive
Polarität an der Anschlussbuchse 3)
1)
Nur bei AC/DC
30
1
LED Gleichstrom -
leuchtet bei gewählter Betriebsart DC- (negative
Polarität an der Anschlussbuchse 3)
31 LED HF leuchtet bei gewählter Funktion HF, für
berührungsfreies Zünden.
C
Schweißparameter
32 Auswahl-Taste links
dient zur Auswahl der einzelnen Schweißparame-
ter.
33 Auswahl-Taste rechts
dient zur Auswahl der einzelnen Schweißparame-
ter.
34 Drehknopf
dient zur Einstellung der Schweißparameter.
35 7-Segment Anzeige
dient zur Darstellung von Schweißparametern
und Tiptronic Job Nr.
36 7-Segment Anzeige
dient zur Darstellung von Parametercodes und
der Schweißparameter Ampere oder Sekunden.
37 LED Fernregler
leuchtet bei aktiviertem Fernregler
38 LED Gasvorströmzeit
leuchtet bei angewähltem Parameter. Die Gas-
vorströmzeit kann mit Drehknopf (34) verändert
werden.
39 LED Startstrom IS
leuchtet bei angewähltem Parameter. Der
