Élémentsdel’appareil
- 200 -
04.19909.1709.9-05

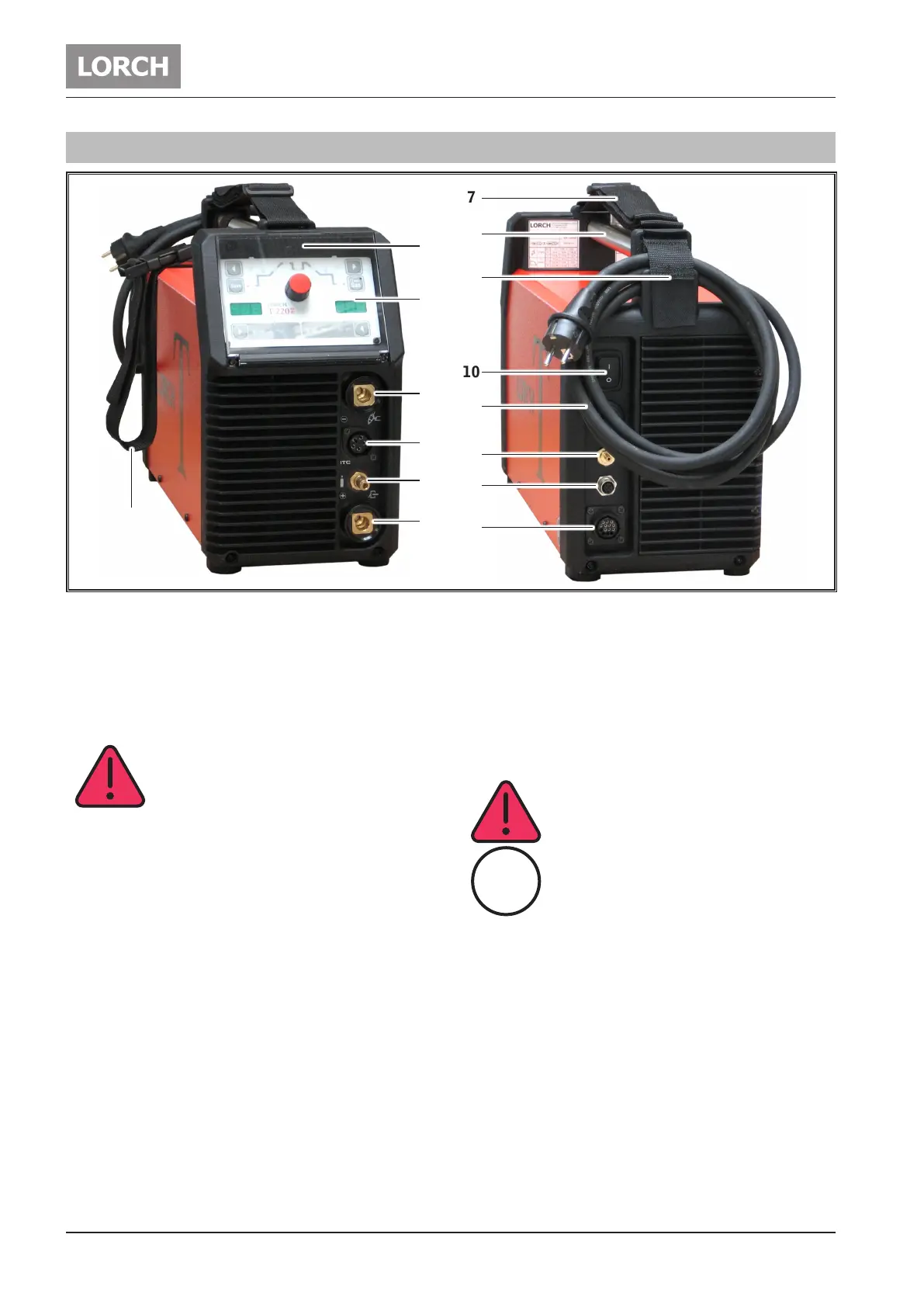

1 Élémentsdel’appareil
2
3
4
5
6
1
15
10
11
12
13
14
7
8
9
1 Cache panneau de commande
2 Panneau de commande
3 Connecteur (Série T DC)
torche/porte-électrode/
câble de la pièce
3 Connecteur (Série T AC/DC)
halumeau/porte-électrode
La tension d’amorçage intégrale est dispo-
nible aux câbles du connecteur.
Ne jamais raccorder autre chose que le
connecteur d’am orçage au torche à main.
4 Connecteur bouton torche
5 Raccord gaz torche
6 Connecteur (Série T DC )
câble de la pièce/porte-électrode
6 Connecteur (Série T AC/DC)
câble de la pièce
7 Sangle
8 Poignée (point de levage)
9 Support câble secteur
10 Sectionneur principal
11 Câble secteur
12 Raccord gaz protecteur
13 Connecteur LorchNet
14 Connecteur régulateur à distance
15 Sangle accessoire
La sangle sert exclusivement au trans-
porteffectuéparunepersonne.
Les accessoires représentés ou décrits
font partiellement partie de la livraison.
Sous réserve de modications.
